河北古建筑工程施工组织设计

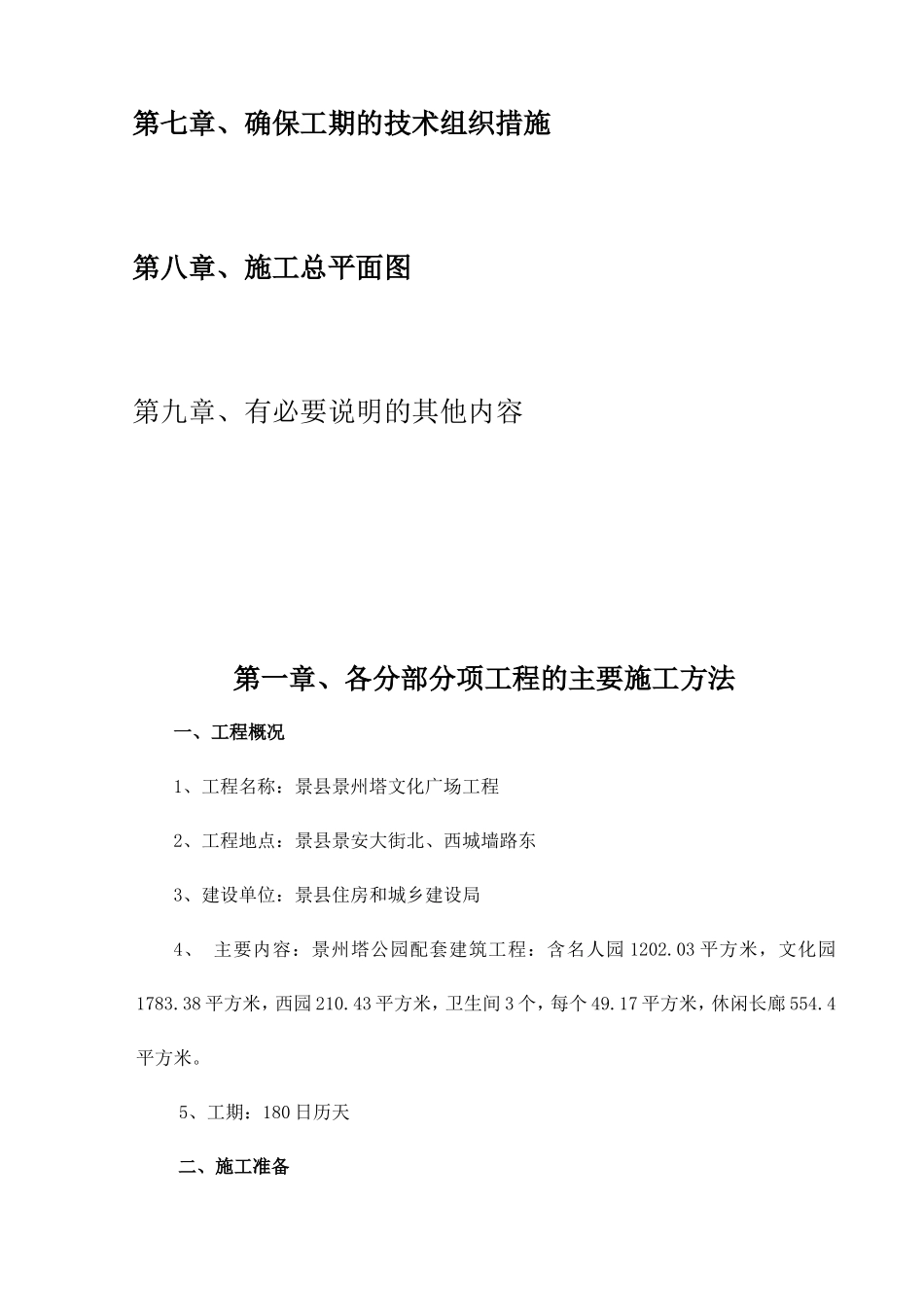

施工组织设计第一章、各分部分项工程的主要施工方法第二章、工程投入的主要施工机械设备情况及进场计划第三章、劳动力安排计划及劳动力计划表第四章、确保工程质量的技术组织措施第五章、确保安全生产的技术组织措施第六章、确保文明施工的技术组织措施第七章、确保工期的技术组织措施第八章、施工总平面图第九章、有必要说明的其他内容第一章、各分部分项工程的主要施工方法一、工程概况1、工程名称：景县景州塔文化广场工程2、工程地点：景县景安大街北、西城墙路东3、建设单位：景县住房和城乡建设局4、 主要内容：景州塔公园配套建筑工程：含名人园 1202.03 平方米，文化园1783.38 平方米，西园 210.43 平方米，卫生间 3 个，每个 49.17 平方米，休闲长廊 554.4平方米。5、工期：180 日历天二、施工准备由于本工程是建筑工程，施工测量直接关系到建设速度和工程质量，因此，对施工测量提出了严格要求，包括：组建测量小组，建立健全测量管理制度，精密仪器的选用，建立施工控制网，沉降观测，轴线传递，建筑定位放线等一系列项目都要按施工测量规范规定进行测量。1、建立施工测量小组及人员配备在项目工程师的领导下，委派测量工程师一名、专业测量施工技术员三名、有一定施工经验的木工三名，组成五人测量小组，负责对整个项目工程的测量工作。2、建立测量管理制度建立健全施工测量管理制度，是搞好施工测量和提高施工质量的前提和保障，特制定如下：A、设置施工测量管理机构；B、测量成果及资料管理制度；C、自检复线及验线制度；D、交接桩及护桩管理制度；E、仪器操作及安全作业制度；F、仪器检校及安全维护管理制度。3、测量工作流程获得基准资料↓确定测设方案↓纺线交底↓具体测设↓业主代表、监理验证↓成果归档4、仪器的准备为保证测量工作精确，现场拟配备 J2 高精度经纬仪二台，作为施工主轴线格网测设 S3 水准仪四台，作为基准标高的引测、标高传递；NI004 精密水准仪二台和 5m 钢尺二十把，作为沉降观测；50M 钢尺十把（拉力 150N），弹簧拉力秤十副，3～5M 卷尺若干。现场所有仪器进场使用前及使用一段时间后，应送计量检测部门鉴定，取得检验合格证后方可使用。测量仪器配置名 称规 格 型号数 量控制网轴线测放经纬仪J27 台标高测量水准仪S37 台沉降观测精密水准仪NI0047 台标高测量钢尺5M20 把普通吊线线锤1～5KG若干距离丈量钢卷尺50M20 把5、对施工测量内业计算的要求施工测量的各项计算，依据红线图、轴线关系图、轴线尺寸图、总平面图进行推算，步步校核、结果可靠。计算中做到步步校核，校核的方法采用复算校核，对算校核、总校核、几何条件校核和改变计算方法校核。6、建立施工平面控制网本工程施工测量遵循“从主体到局部，先控制后细部测量”的原则。但由于测量精度要求高，施工测量受到施工现场的限制和干扰，所以测量方案和测量手段有别于一般建筑的施工测量。定位轴线及标高控制点的参考点，进入施工现场，由建设单位提供正确的坐标及水准点控制点，并进行现场交接，做好交接认证手续。施工方负责向现场进行并设置轴线控制点及高程控制点。建筑平面控制网：根据建设单位提供红线图和建筑物轴线的设计坐标利用极坐标法通过计算测出平面控制网，记录存档。控制桩定于地面，并在桩顶面打上铁钉作为标志。在周围直径 500mm，高 300mm 范围内用混凝土浇注作以保护。高程控制网的建立：根据现场条件，可布置成闭合网形式，在整个变形观测区域中，设置四个高程控制点，高程控制点（BM）的选设为结合工程平面形式，在建筑物四角相对的围墙边，且按永久使用要求埋设，高程控制点的标志形式采用《埋深标志图》，见下图：BM 点控制网观测：A、在观测时做到仪器、标尺、测站、观测人员五固定。B、选择有利时间（标尺分划线清晰而稳定）进行观测。晴天观测选用白色测伞遮挡阳光。C、在同一测站观测时，不得两次调焦，转动仪器的倾斜螺旋方向均为旋进。7、竖向传递进场后及时与建设单位核验标高、水准及定位轴线，坚持测量复核制度，做到各项资料签证齐全。轴线桩的测设：利用直角坐标法，根据本工程设计轴线坐标，测出轴线控...
