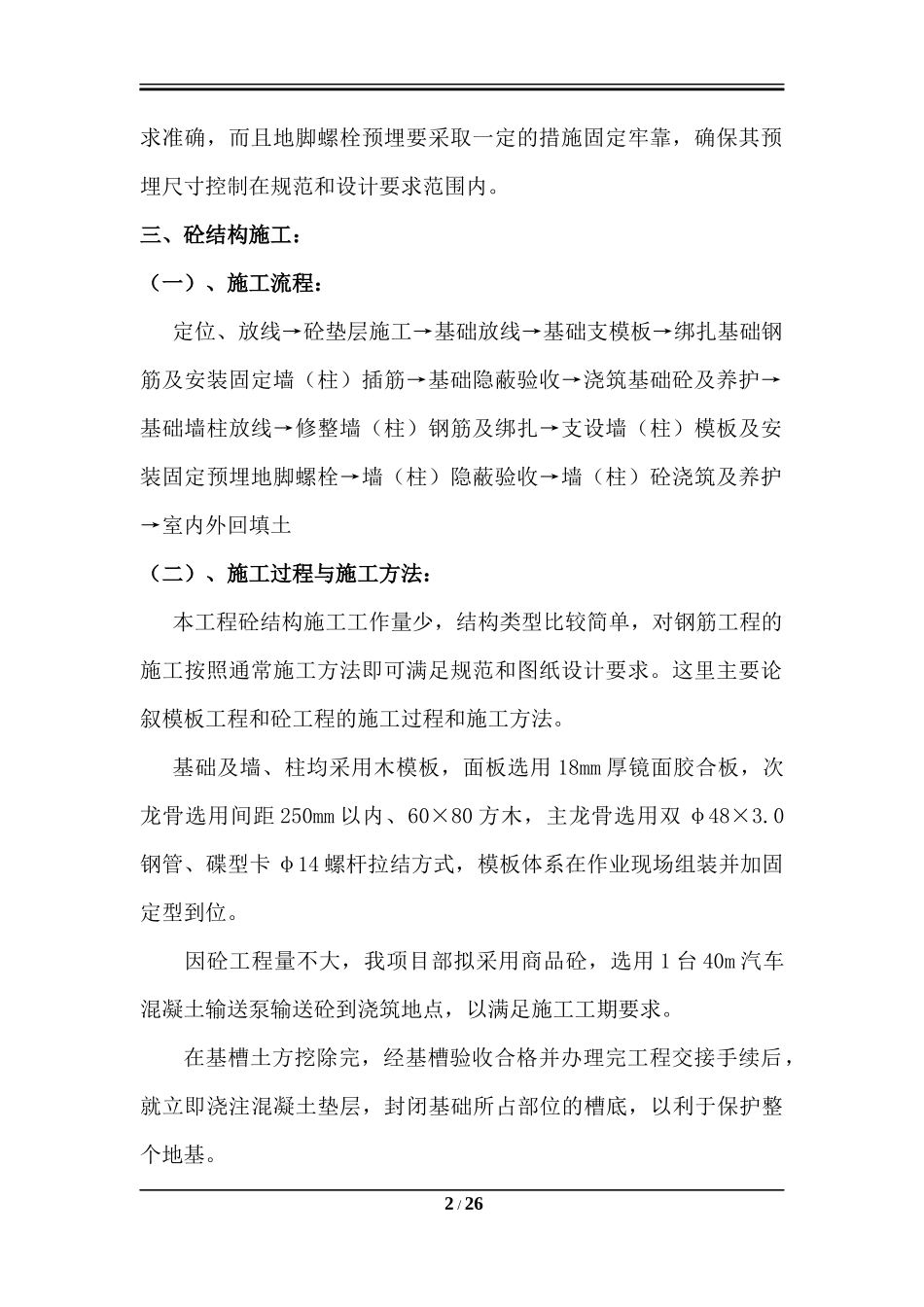

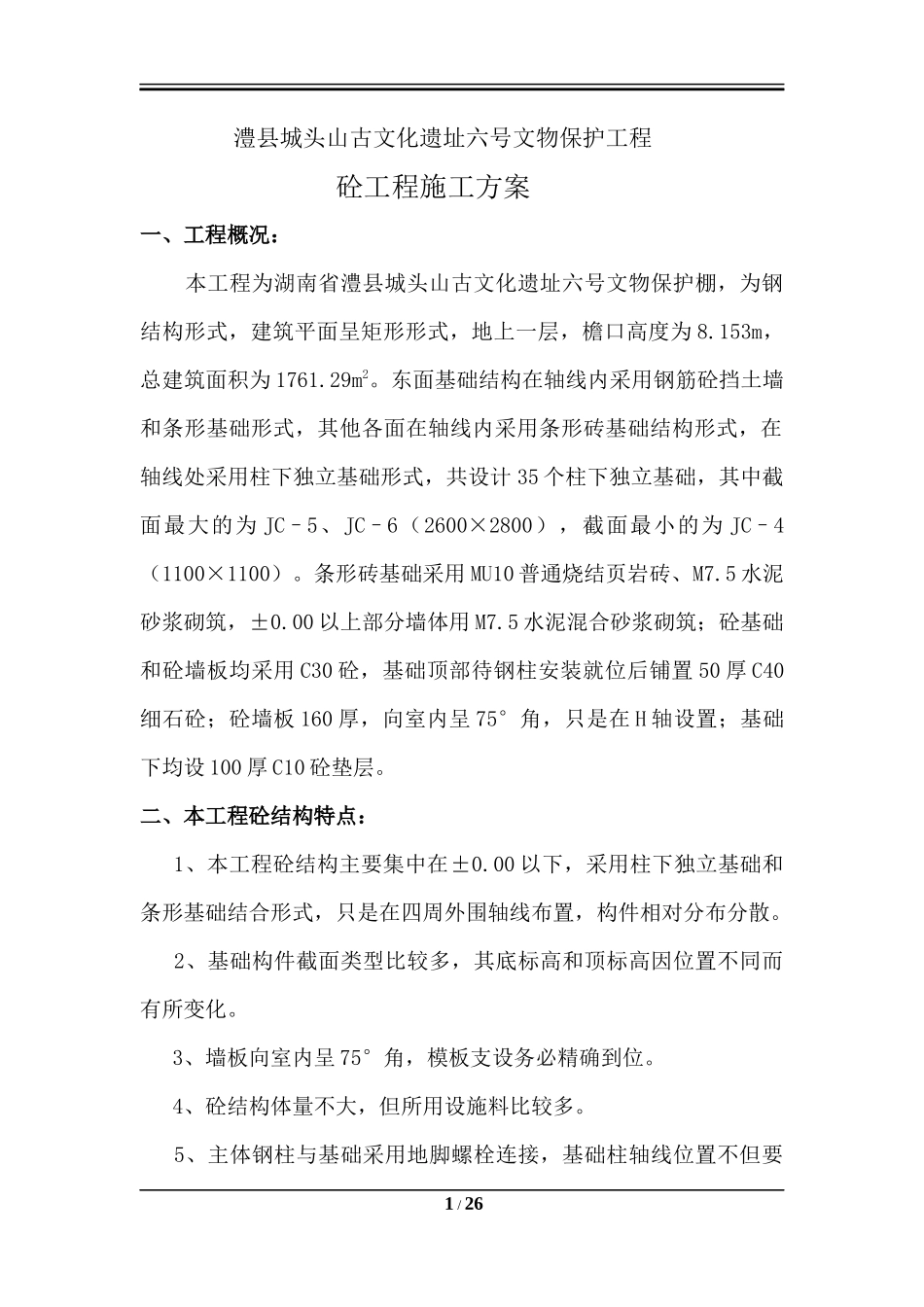

1 / 26 澧县城头山古文化遗址六号文物保护工程砼工程施工方案一、工程概况： 本工程为湖南省澧县城头山古文化遗址六号文物保护棚，为钢结构形式，建筑平面呈矩形形式，地上一层，檐口高度为 8.153m，总建筑面积为 1761.29m2。东面基础结构在轴线内采用钢筋砼挡土墙和条形基础形式，其他各面在轴线内采用条形砖基础结构形式，在轴线处采用柱下独立基础形式，共设计 35 个柱下独立基础，其中截面最大的为 JC–5、JC–6（2600×2800），截面最小的为 JC–4（1100×1100）。条形砖基础采用 MU10 普通烧结页岩砖、M7.5 水泥砂浆砌筑，±0.00 以上部分墙体用 M7.5 水泥混合砂浆砌筑；砼基础和砼墙板均采用 C30 砼，基础顶部待钢柱安装就位后铺置 50 厚 C40细石砼；砼墙板 160 厚，向室内呈 75°角，只是在 H 轴设置；基础下均设 100 厚 C10 砼垫层。二、本工程砼结构特点： 1、本工程砼结构主要集中在±0.00 以下，采用柱下独立基础和条形基础结合形式，只是在四周外围轴线布置，构件相对分布分散。 2、基础构件截面类型比较多，其底标高和顶标高因位置不同而有所变化。 3、墙板向室内呈 75°角，模板支设务必精确到位。 4、砼结构体量不大，但所用设施料比较多。 5、主体钢柱与基础采用地脚螺栓连接，基础柱轴线位置不但要 2 / 26求准确，而且地脚螺栓预埋要采取一定的措施固定牢靠，确保其预埋尺寸控制在规范和设计要求范围内。三、砼结构施工：（一）、施工流程：定位、放线→砼垫层施工→基础放线→基础支模板→绑扎基础钢筋及安装固定墙（柱）插筋→基础隐蔽验收→浇筑基础砼及养护→基础墙柱放线→修整墙（柱）钢筋及绑扎→支设墙（柱）模板及安装固定预埋地脚螺栓→墙（柱）隐蔽验收→墙（柱）砼浇筑及养护→室内外回填土（二）、施工过程与施工方法：本工程砼结构施工工作量少，结构类型比较简单，对钢筋工程的施工按照通常施工方法即可满足规范和图纸设计要求。这里主要论叙模板工程和砼工程的施工过程和施工方法。基础及墙、柱均采用木模板，面板选用 18mm 厚镜面胶合板，次龙骨选用间距 250mm 以内、60×80 方木，主龙骨选用双 φ48×3.0钢管、碟型卡 φ14 螺杆拉结方式，模板体系在作业现场组装并加固定型到位。因砼工程量不大，我项目部拟采用商品砼，选用 1 台 40m 汽车混凝土输送泵输送砼到浇筑地点，以满足施工工期要求。在基槽土方挖除完，经基槽验收合格并办理完工程交接手续后，就立即浇注混凝土垫层，封闭基础所占部位的槽底，以利于保护整个地基。 3 / 261、模板工程：基础侧模板及其以上的吊模，均按照图纸设计截面尺寸要求先画出配模图，按配模图在木工车间分片加工成型，在现场组拼安装。模板面板选用 18mm 厚镜面胶合板，次龙骨选用间距 250mm 以内、60×80 方木，主龙骨选用双 φ48×3.5 钢管。竖向钢管主龙骨与端头焊接有 50×50×5 钢板的 φ14 螺杆及蝶形卡拉结固定。竖向钢管主龙骨间距 600mm，φ14 螺杆 600×400mm 来布置，侧模板外沿基坑周边搭设双排钢管固定架体，架体每两个立杆间距设一个钢管抛撑，与基坑底面或坡面可靠固定连接，以确保固定架体的安稳性，然后主龙骨与固定架体用钢管上下扣件连接牢靠。独立基础内侧模采用吊模方式，吊模放置在定位马蹬筋上，马蹬筋选用 φ12 以上钢筋现场按实际尺寸要求加工成型，每隔侧面放置三个，并与基础钢筋网片点焊牢固可靠。内侧模支撑与加固采用端头焊接有 50×50×5钢板的螺杆拉结、钢管加肋、钢管对撑或对拉等综合方法，其支撑点或对拉点及钢管主龙骨布置与外侧模板的加固布置相对应。模板安放前，先将控制线吊到临时架体上，然后拉线，调正、支撑、加固基础内外模板的支撑等。墙木模板制作先按照图纸设计截面尺寸要求画出配模图，经复核无误后按类别编号，在木工加工车间按配模图分片加工成型，在现场组拼安装，。模板面板选用 18mm 厚镜面胶合板，沿长度方向竖向放置，次龙骨选用 60×80 方木，沿竖向布置，间距 200mm，主龙骨选用双 φ48×3.5 钢管，设 φ14 对拉螺栓与蝶形卡拉结固定，其 4 / 26间距为 400...
