古建筑物位于深基坑一侧的施工保护措施

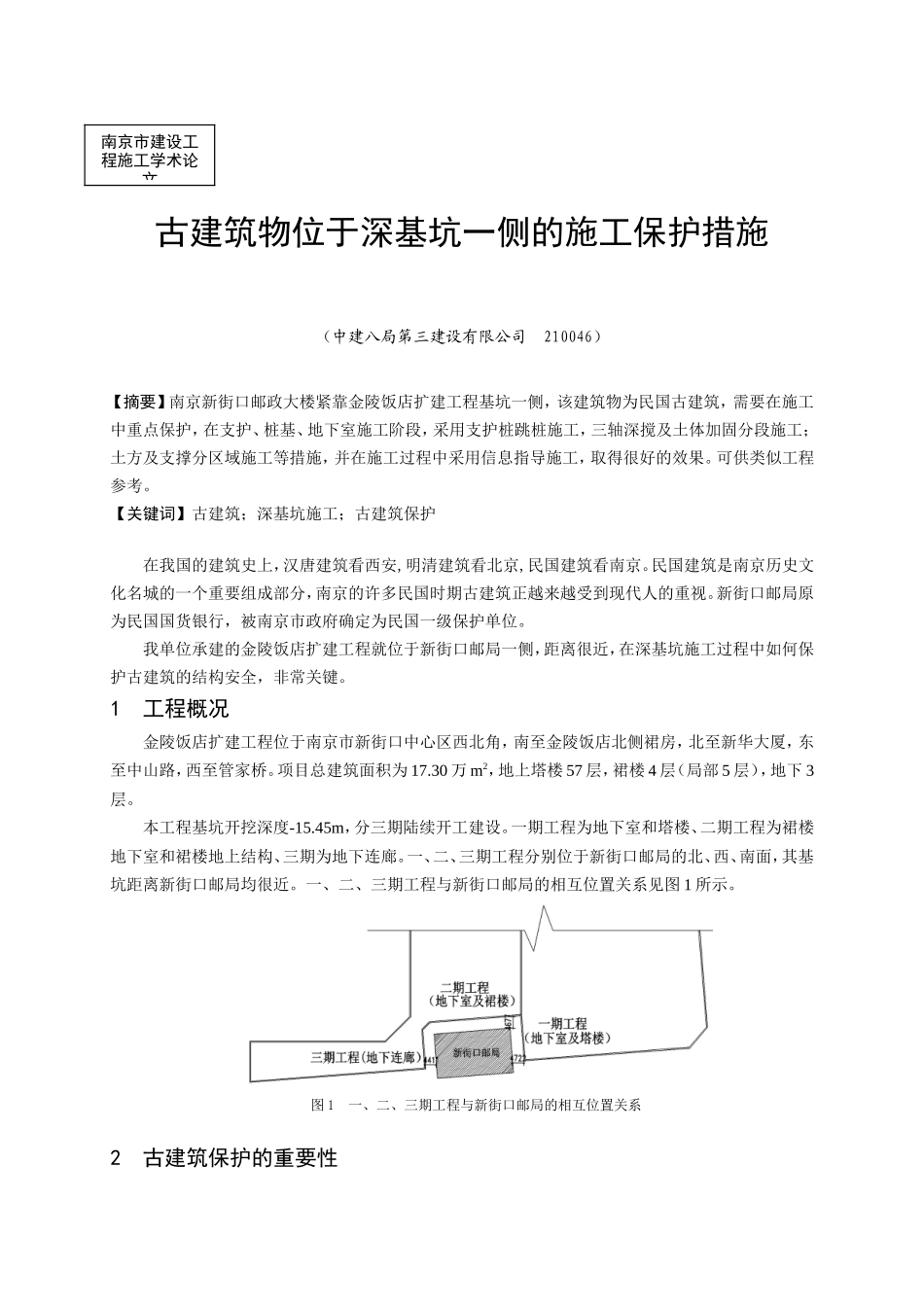

古建筑物位于深基坑一侧的施工保护措施（中建八局第三建设有限公司 210046）【摘要】南京新街口邮政大楼紧靠金陵饭店扩建工程基坑一侧，该建筑物为民国古建筑，需要在施工中重点保护，在支护、桩基、地下室施工阶段，采用支护桩跳桩施工，三轴深搅及土体加固分段施工；土方及支撑分区域施工等措施，并在施工过程中采用信息指导施工，取得很好的效果。可供类似工程参考。【关键词】古建筑；深基坑施工；古建筑保护在我国的建筑史上，汉唐建筑看西安,明清建筑看北京,民国建筑看南京。民国建筑是南京历史文化名城的一个重要组成部分，南京的许多民国时期古建筑正越来越受到现代人的重视。新街口邮局原为民国国货银行，被南京市政府确定为民国一级保护单位。我单位承建的金陵饭店扩建工程就位于新街口邮局一侧，距离很近，在深基坑施工过程中如何保护古建筑的结构安全，非常关键。1 工程概况金陵饭店扩建工程位于南京市新街口中心区西北角，南至金陵饭店北侧裙房，北至新华大厦，东至中山路，西至管家桥。项目总建筑面积为 17.30 万 m2，地上塔楼 57 层，裙楼 4 层（局部 5 层），地下 3层。本工程基坑开挖深度-15.45m，分三期陆续开工建设。一期工程为地下室和塔楼、二期工程为裙楼地下室和裙楼地上结构、三期为地下连廊。一、二、三期工程分别位于新街口邮局的北、西、南面，其基坑距离新街口邮局均很近。一、二、三期工程与新街口邮局的相互位置关系见图 1 所示。图 1 一、二、三期工程与新街口邮局的相互位置关系2 古建筑保护的重要性南京市建设工程施工学术论文古代建筑，作为我国古代劳动人民的智慧结晶，向现代人展示着我国古代劳动人民高超的施工技巧，是我国悠久灿烂历史文化的重要体现之一。建国后的很长一段时间，对古建筑没有足够的重视，有许多能够展现民族智慧的古建筑遭到破坏或损毁，现阶段能够展现古代民族智慧的古建筑越来越少，也越来越受到人们的重视。中国邮政储蓄新街口支行原为民国国货银行，被南京市政府确定为国家一级保护单位。由我单位施工的金陵饭店扩建工程地下室外墙距离新街口邮局约 4.5m，基坑开挖深度-15.45m，在深基坑施工过程中如何有效的保护好新街口邮局的安全和稳定是一个全新的重要课题。3 邮政储蓄银行的结构及地质情况民国国货银行为六层砖混结构，目前作为新街口邮局使用，新街口邮局于上世纪 90 年代曾做过加固处理，其基础形式为砖砌条形基础，基础埋深-2.50m，地基基础采用杉木桩做加强处理。该区域地下水位位于-1.4m，土质有杂填土、粉质粘土以及淤泥质粉质粘土，邮局下土质竖向分布图见图 2 所示，可见邮局下土质条件很差，在施工中需要做到严格按要求施工，做好古建筑的保护措施。 图 2 邮局下土质竖向分布图图 图 3 邮局侧面支护形式剖面图 4 基坑支护设计对古建筑的保护措施由于新街口邮局距离一期地下室基坑、二期地下室基坑均为 4.5m，一二期地下室开挖深度-15.45m。为减少在地下室施工期间对邮局原有建筑的不良影响。设计阶段，对靠近邮局侧面的基坑支护设计进行以下加强处理。4.1 支护桩直径加大，深度加深在地下室其他部位的支护桩设计均为 Φ1200@1400 的钻孔灌注桩，并且其钻孔灌注桩均未入岩；在与邮局相邻的一侧，为加大灌注桩的强度和刚度，将钻孔灌注桩设计为 Φ1300@1500，并且灌注桩间隔入强风化岩不小于 1m。支护剖面形式见图 3。 4.2 灌注桩和三轴深搅桩之间增加高压旋喷桩由于施工工艺要求，三轴深搅桩同钻孔灌注桩之间留有 200mm 的间隙，且钻孔灌注桩与桩之间也留有 200mm 的间隙（见图 4 所示），上述面有 200mm 间隙的施工工艺要求保证两种桩体各自施工时相互不受影响。但恰恰就是预留的 200mm 土体，可能会对邮局结构造成沉降等不良影响，设计采用在三轴深搅桩和钻孔灌注桩之间增加单管高压旋喷桩，加强土体强度，单管高压旋喷桩位置见图 4。 图 4 邮局侧面增加单管高压旋喷位置 图 5 邮局侧面基坑内土体加固平面示意图4.3 基坑内增加三轴深搅桩土体加固邮局下土质情况很差，为保证邮局在地下室施工期间的绝对安全，在一期地下室基坑、二期地下室...
