古建筑古文化遗址施工组织设计

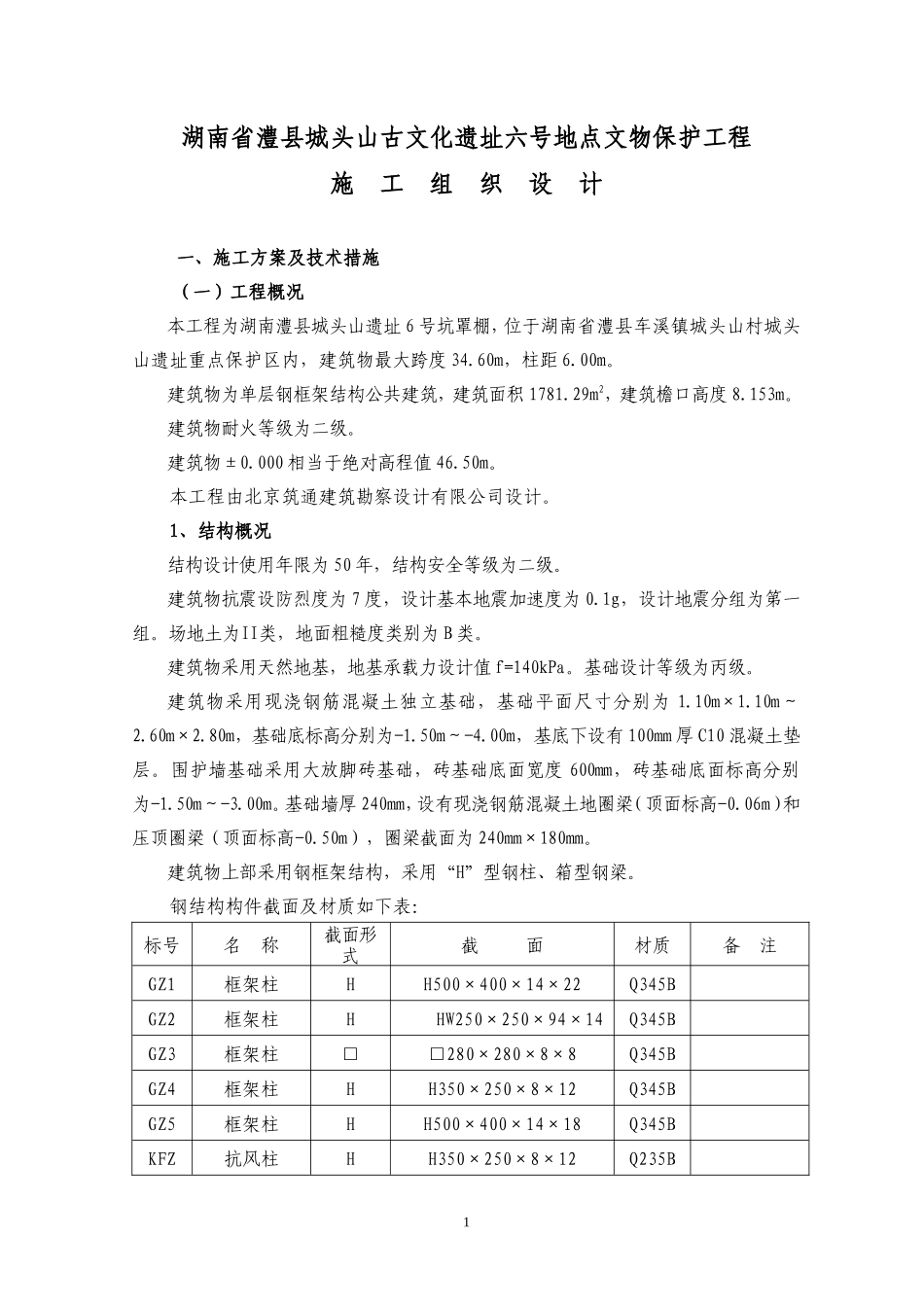

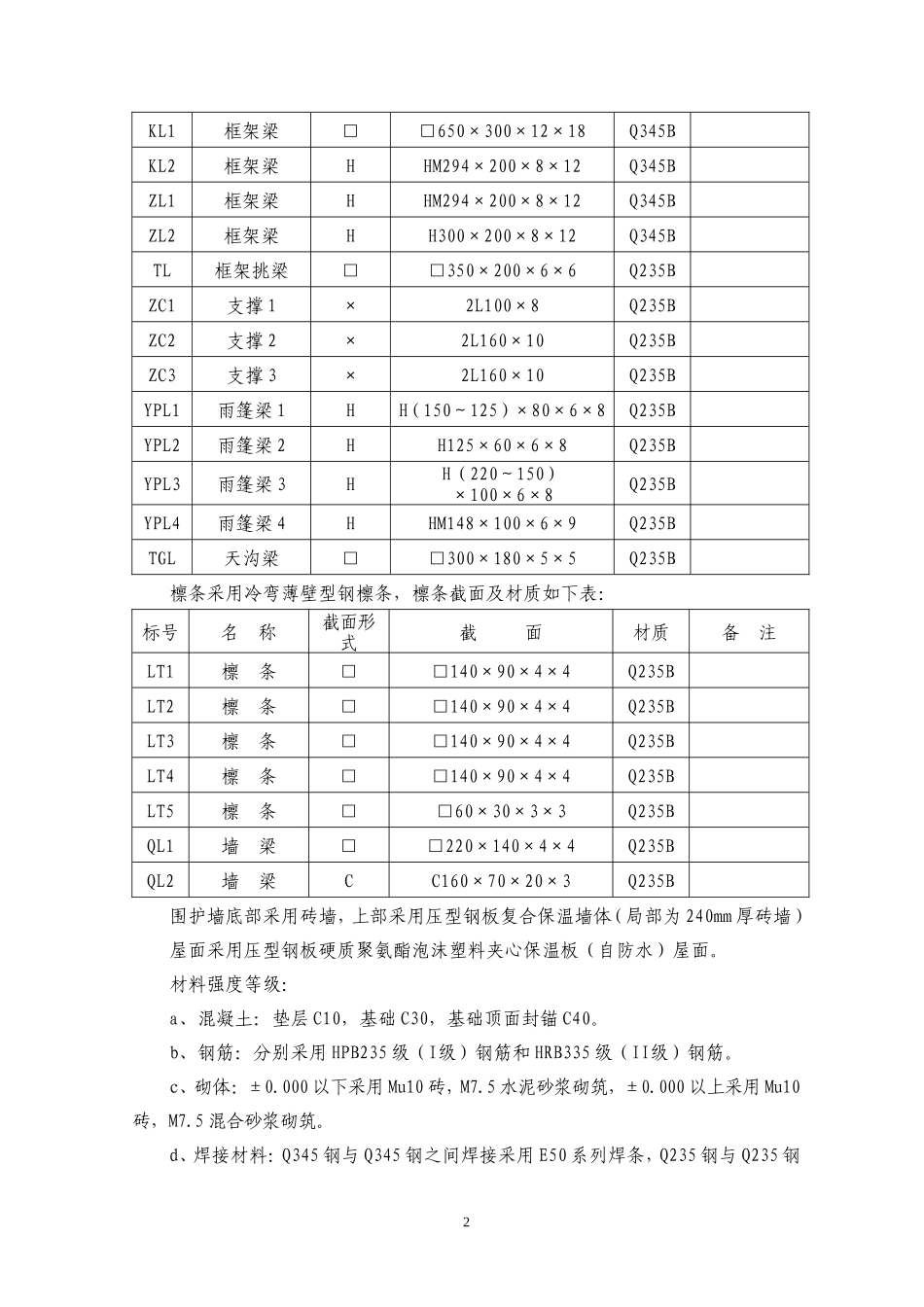

湖南省澧县城头山古文化遗址六号地点文物保护工程施 工 组 织 设 计 一、施工方案及技术措施 （一）工程概况本工程为湖南澧县城头山遗址 6 号坑罩棚，位于湖南省澧县车溪镇城头山村城头山遗址重点保护区内，建筑物最大跨度 34.60m，柱距 6.00m。建筑物为单层钢框架结构公共建筑，建筑面积 1781.29m2，建筑檐口高度 8.153m。建筑物耐火等级为二级。建筑物±0.000 相当于绝对高程值 46.50m。本工程由北京筑通建筑勘察设计有限公司设计。 1、结构概况结构设计使用年限为 50 年，结构安全等级为二级。建筑物抗震设防烈度为 7 度，设计基本地震加速度为 0.1g，设计地震分组为第一组。场地土为II类，地面粗糙度类别为 B 类。建筑物采用天然地基，地基承载力设计值 f=140kPa。基础设计等级为丙级。建筑物采用现浇钢筋混凝土独立基础，基础平面尺寸分别为 1.10m×1.10m～2.60m×2.80m，基础底标高分别为-1.50m～-4.00m，基底下设有 100mm 厚 C10 混凝土垫层。围护墙基础采用大放脚砖基础，砖基础底面宽度 600mm，砖基础底面标高分别为-1.50m～-3.00m。基础墙厚 240mm，设有现浇钢筋混凝土地圈梁（顶面标高-0.06m）和压顶圈梁（顶面标高-0.50m），圈梁截面为 240mm×180mm。建筑物上部采用钢框架结构，采用“H”型钢柱、箱型钢梁。钢结构构件截面及材质如下表：标号名 称截面形式截 面材质备 注GZ1框架柱HH500×400×14×22Q345BGZ2框架柱HHW250×250×94×14Q345BGZ3框架柱□□280×280×8×8Q345BGZ4框架柱HH350×250×8×12Q345BGZ5框架柱HH500×400×14×18Q345BKFZ抗风柱HH350×250×8×12Q235B 1KL1框架梁□□650×300×12×18Q345BKL2框架梁HHM294×200×8×12Q345BZL1框架梁HHM294×200×8×12Q345BZL2框架梁HH300×200×8×12Q345BTL框架挑梁□□350×200×6×6Q235BZC1支撑 1×2L100×8Q235BZC2支撑 2×2L160×10Q235BZC3支撑 3×2L160×10Q235BYPL1雨篷梁 1HH（150～125）×80×6×8Q235BYPL2雨篷梁 2HH125×60×6×8Q235BYPL3雨篷梁 3HH（220～150）×100×6×8Q235BYPL4雨篷梁 4HHM148×100×6×9Q235BTGL天沟梁□□300×180×5×5Q235B 檩条采用冷弯薄壁型钢檩条，檩条截面及材质如下表：标号名 称截面形式截 面材质备 注LT1檩 条□□140×90×4×4Q235BLT2檩 条□□140×90×4×4Q235BLT3檩 条□□140×90×4×4Q235BLT4檩 条□□140×90×4×4Q235BLT5檩 条□□60×30×3×3Q235BQL1墙 梁□□220×140×4×4Q235BQL2墙 梁CC160×70×20×3Q235B围护墙底部采用砖墙，上部采用压型钢板复合保温墙体（局部为 240mm 厚砖墙）屋面采用压型钢板硬质聚氨酯泡沫塑料夹心保温板（自防水）屋面。材料强度等级：a、混凝土：垫层 C10，基础 C30，基础顶面封锚 C40。b、钢筋：分别采用 HPB235 级（I级）钢筋和 HRB335 级（II级）钢筋。c、砌体：±0.000 以下采用 Mu10 砖，M7.5 水泥砂浆砌筑，±0.000 以上采用 Mu10砖，M7.5 混合砂浆砌筑。d、焊接材料：Q345 钢与 Q345 钢之间焊接采用 E50 系列焊条，Q235 钢与 Q235 钢 2之间焊接及 Q235 钢与 Q345 钢之间焊接采用 E430 系列焊条.e、螺栓：框架柱、柱节点、檩条和支撑连接均采用 10.9 级摩擦型高强度螺栓，地脚锚栓采用 Q235B 钢。2、建筑概况a、建筑物层数及层高：地上一层，层高 3.191m～7.459m，最高点标高 8.153m。 b、室外地面台阶：为铺贴花岗岩石材地面及台阶。 c、外墙饰面：大面积为刷涂红色外墙涂料。 d、内墙饰面：大面积为压型钢板复合保温墙面，局部为混合砂浆抹灰刷内墙乳胶漆涂料饰面。 e、外窗：断桥铝合金中空玻璃窗。 f、屋面及防水:屋面板采用压型钢板硬质聚氨酯泡沫塑料夹心保温板（自防水） 3、安装工程概况a、空调工程室外夏季设计参数：干球温度 35.3℃，湿球温度 28.3℃，室外风速 2.1m/s。室内夏季设计参数：内部走道 26～28℃，室内冬季设计参数不低于 14℃。本工程全部采用节能、环保的数码涡旋多联机系统，并使用 R410 环保冷媒。一台数码多联机可以带多台室内机，室外机、室内机可单独分别供电...
