蓄电池安装工艺--施工工艺

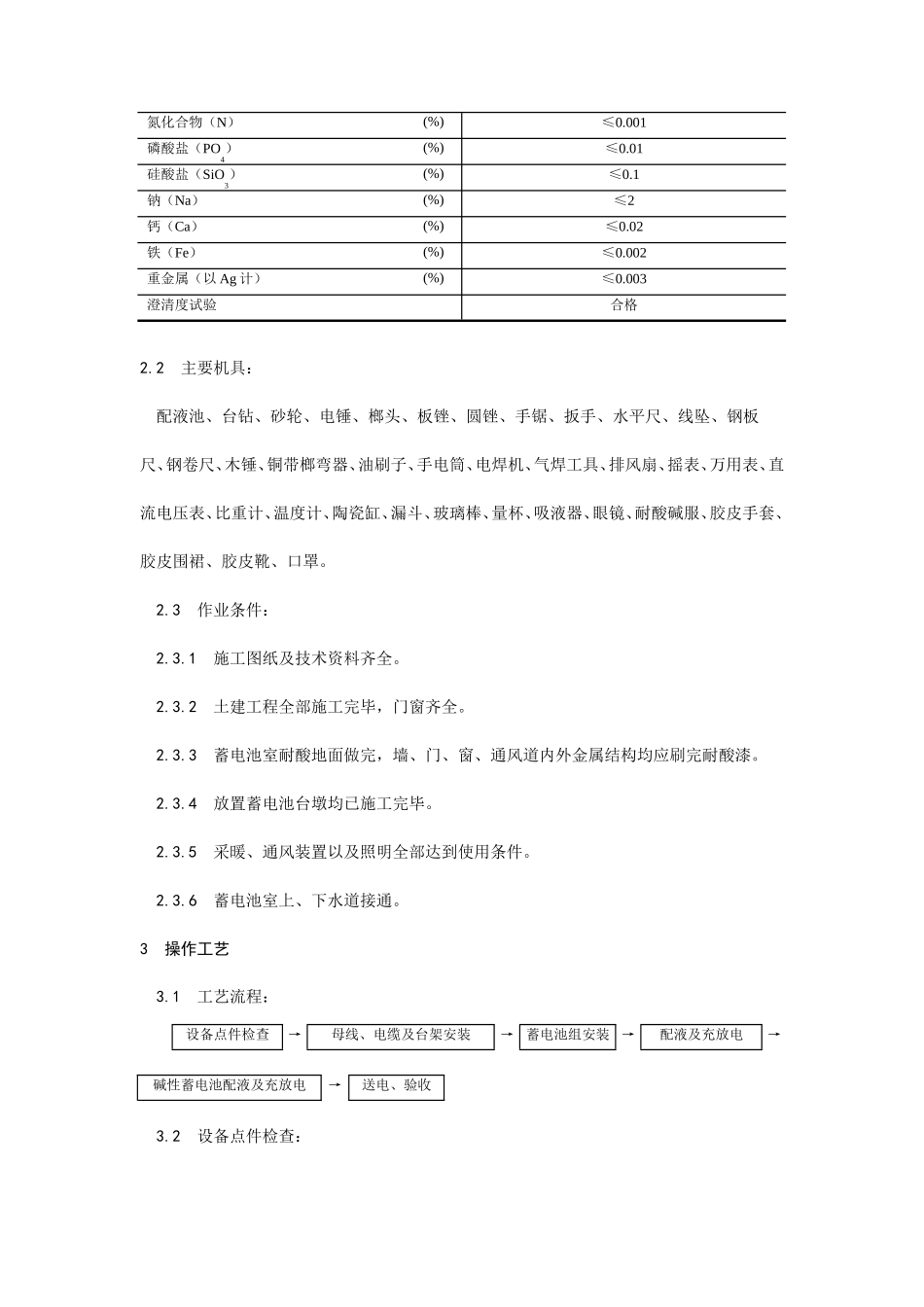

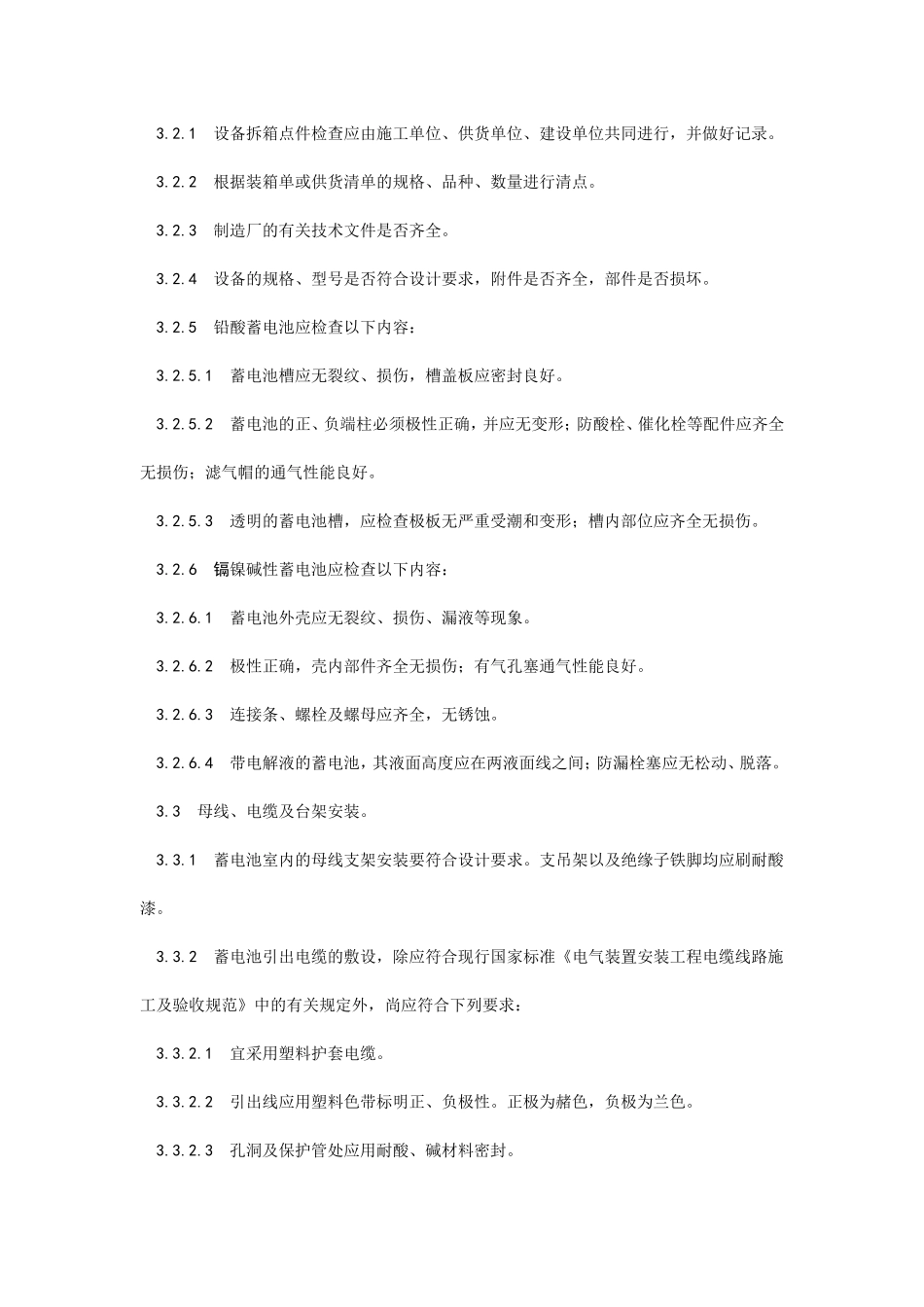

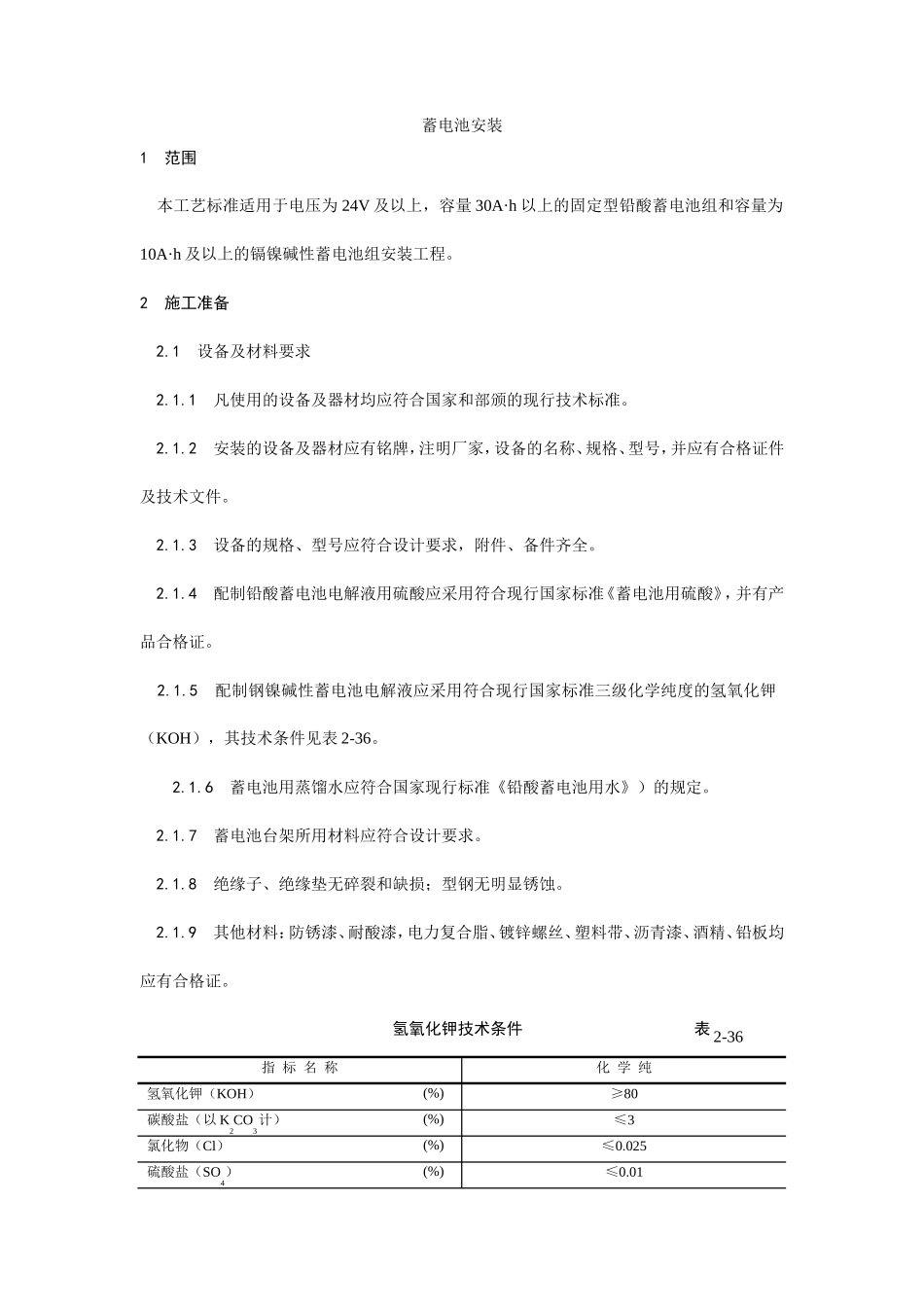

蓄电池安装1 范围 本工艺标准适用于电压为 24V 及以上，容量 30A·h 以上的固定型铅酸蓄电池组和容量为10A·h 及以上的镉镍碱性蓄电池组安装工程。2 施工准备 2.1 设备及材料要求 2.1.1 凡使用的设备及器材均应符合国家和部颁的现行技术标准。 2.1.2 安装的设备及器材应有铭牌，注明厂家，设备的名称、规格、型号，并应有合格证件及技术文件。 2.1.3 设备的规格、型号应符合设计要求，附件、备件齐全。 2.1.4 配制铅酸蓄电池电解液用硫酸应采用符合现行国家标准《蓄电池用硫酸》，并有产品合格证。 2.1.5 配制钢镍碱性蓄电池电解液应采用符合现行国家标准三级化学纯度的氢氧化钾（KOH），其技术条件见表 2-36。 2.1.6 蓄电池用蒸馏水应符合国家现行标准《铅酸蓄电池用水》）的规定。 2.1.7 蓄电池台架所用材料应符合设计要求。 2.1.8 绝缘子、绝缘垫无碎裂和缺损；型钢无明显锈蚀。 2.1.9 其他材料：防锈漆、耐酸漆，电力复合脂、镀锌螺丝、塑料带、沥青漆、酒精、铅板均应有合格证。 氢氧化钾技术条件 表 2-36指 标 名 称化 学 纯 氢氧化钾（KOH）(%)≥80 碳酸盐（以 K2CO3计）(%)≤3 氯化物（Cl）(%)≤0.025 硫酸盐（SO4）(%)≤0.01 氮化合物（N）(%)≤0.001 磷酸盐（PO4）(%)≤0.01 硅酸盐（SiO3）(%)≤0.1 钠（Na）(%)≤2 钙（Ca）(%)≤0.02 铁（Fe）(%)≤0.002 重金属（以 Ag 计）(%)≤0.003 澄清度试验合格2.2 主要机具： 配液池、台钻、砂轮、电锤、榔头、板锉、圆锉、手锯、扳手、水平尺、线坠、钢板尺、钢卷尺、木锤、铜带榔弯器、油刷子、手电筒、电焊机、气焊工具、排风扇、摇表、万用表、直流电压表、比重计、温度计、陶瓷缸、漏斗、玻璃棒、量杯、吸液器、眼镜、耐酸碱服、胶皮手套、胶皮围裙、胶皮靴、口罩。 2.3 作业条件： 2.3.1 施工图纸及技术资料齐全。 2.3.2 土建工程全部施工完毕，门窗齐全。 2.3.3 蓄电池室耐酸地面做完，墙、门、窗、通风道内外金属结构均应刷完耐酸漆。 2.3.4 放置蓄电池台墩均已施工完毕。 2.3.5 采暖、通风装置以及照明全部达到使用条件。 2.3.6 蓄电池室上、下水道接通。3 操作工艺 3.1 工艺流程：设备点件检查→母线、电缆及台架安装→蓄电池组安装→配液及充放电→碱性蓄电池配液及充放电→送电、验收 3.2 设备点件检查： 3.2.1 设备拆箱点件检查应由施工单位、供货单位、建设单位共同进行，并做好记录。 3.2.2 根据装箱单或供货清单的规格、品种、数量进行清点。 3.2.3 制造厂的有关技术文件是否齐全。 3.2.4 设备的规格、型号是否符合设计要求，附件是否齐全，部件是否损坏。 3.2.5 铅酸蓄电池应检查以下内容： 3.2.5.1 蓄电池槽应无裂纹、损伤，槽盖板应密封良好。 3.2.5.2 蓄电池的正、负端柱必须极性正确，并应无变形；防酸栓、催化栓等配件应齐全无损伤；滤气帽的通气性能良好。 3.2.5.3 透明的蓄电池槽，应检查极板无严重受潮和变形；槽内部位应齐全无损伤。 3.2.6 镉镍碱性蓄电池应检查以下内容： 3.2.6.1 蓄电池外壳应无裂纹、损伤、漏液等现象。 3.2.6.2 极性正确，壳内部件齐全无损伤；有气孔塞通气性能良好。 3.2.6.3 连接条、螺栓及螺母应齐全，无锈蚀。 3.2.6.4 带电解液的蓄电池，其液面高度应在两液面线之间；防漏栓塞应无松动、脱落。 3.3 母线、电缆及台架安装。 3.3.1 蓄电池室内的母线支架安装要符合设计要求。支吊架以及绝缘子铁脚均应刷耐酸漆。 3.3.2 蓄电池引出电缆的敷设，除应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》中的有关规定外，尚应符合下列要求： 3.3.2.1 宜采用塑料护套电缆。 3.3.2.2 引出线应用塑料色带标明正、负极性。正极为赭色，负极为兰色。 3.3.2.3 孔洞及保护管处应用耐酸、碱材料密封。 3.3.3 蓄电室内裸母线安装除应符合有关规范外，尚应采取防腐蚀措施。连接处应涂电力复合脂。 3.3.4 台架的安装： 3.3.4.1 台架、基架数间距应符合设计要求。 3.3.4.2 台架安装前应刷耐酸漆或焦油沥青； 3.3.4.3 电压高于 48 伏的蓄电池架，应用绝...
