室内散热器组对与安装工艺--施工工艺

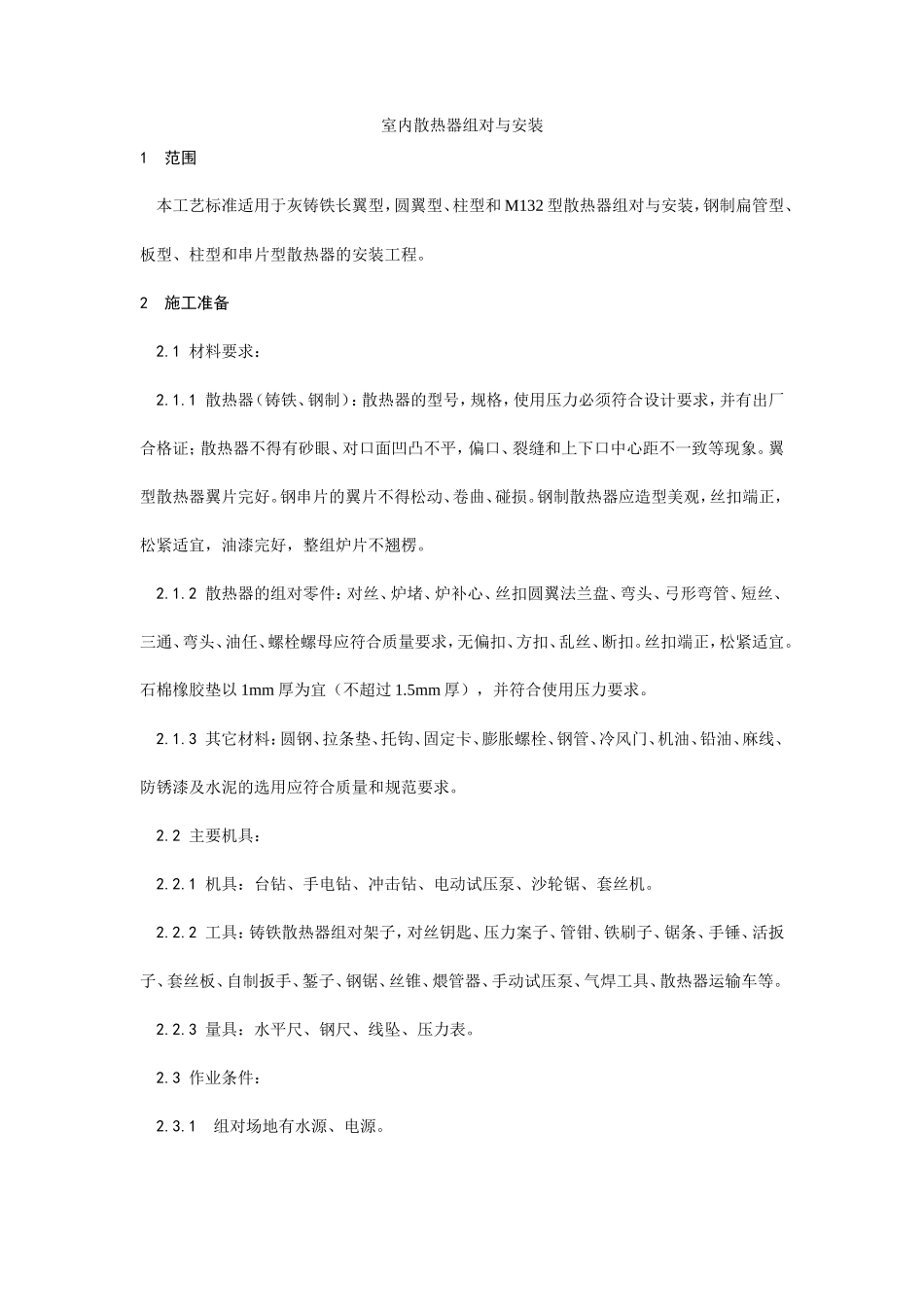

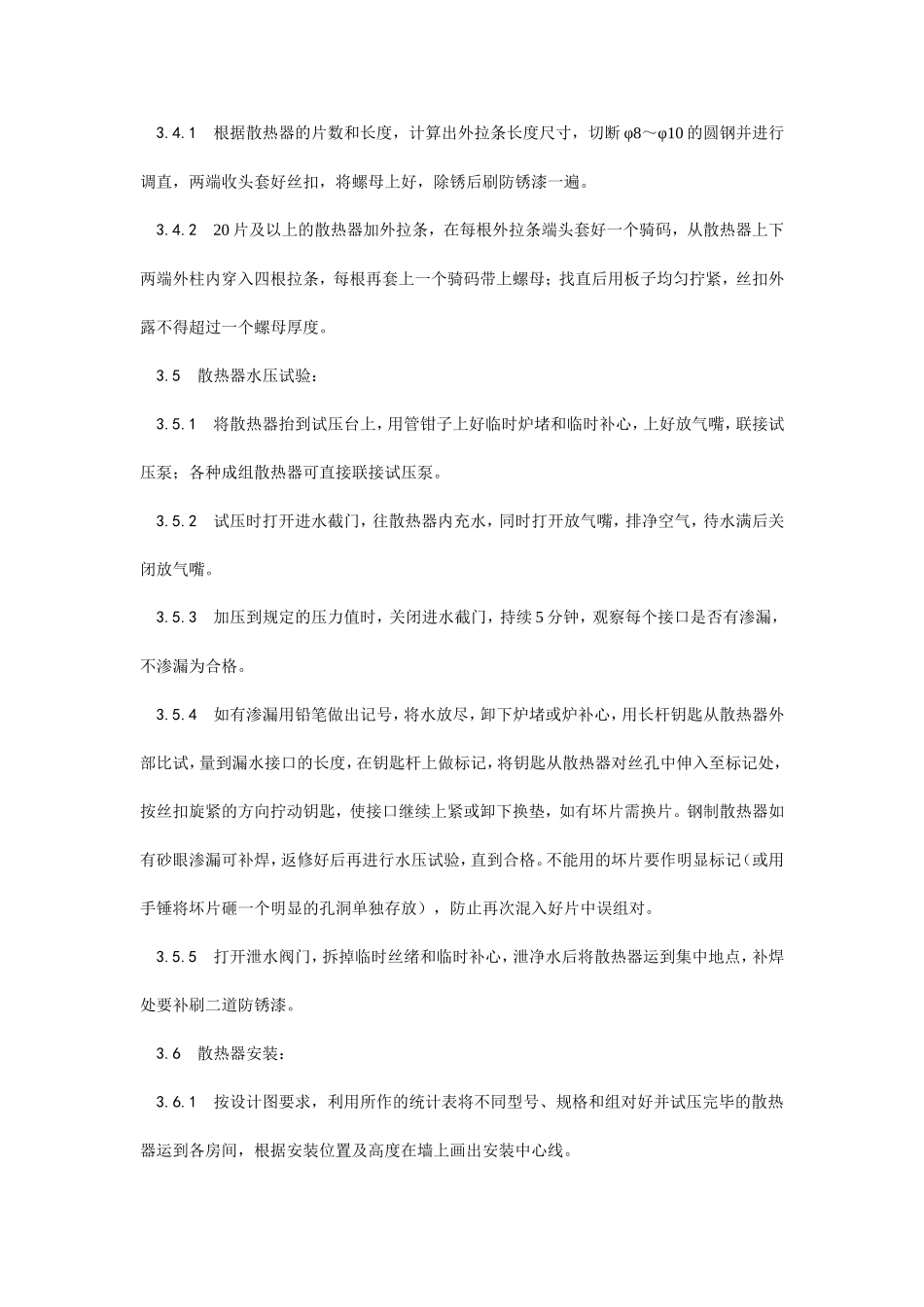

室内散热器组对与安装1 范围 本工艺标准适用于灰铸铁长翼型，圆翼型、柱型和 M132 型散热器组对与安装，钢制扁管型、板型、柱型和串片型散热器的安装工程。2 施工准备 2.1 材料要求： 2.1.1 散热器（铸铁、钢制）：散热器的型号，规格，使用压力必须符合设计要求，并有出厂合格证；散热器不得有砂眼、对口面凹凸不平，偏口、裂缝和上下口中心距不一致等现象。翼型散热器翼片完好。钢串片的翼片不得松动、卷曲、碰损。钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。 2.1.2 散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。丝扣端正，松紧适宜。石棉橡胶垫以 1mm 厚为宜（不超过 1.5mm 厚），并符合使用压力要求。 2.1.3 其它材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合质量和规范要求。 2.2 主要机具： 2.2.1 机具：台钻、手电钻、冲击钻、电动试压泵、沙轮锯、套丝机。 2.2.2 工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳手、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。 2.2.3 量具：水平尺、钢尺、线坠、压力表。 2.3 作业条件： 2.3.1 组对场地有水源、电源。 2.3.2 铸铁散热片、托钩和卡子均已除锈干净，并刷好一道防锈漆。 2.3.3 室内墙面和地面抹完。 2.3.4 室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。 2.3.5 散热器安装地点不得堆放施工材料或其它障碍物品。3 操作工艺 3.1 工艺流程：编制组片统计表→散热器组对→外拉条预制、安装→散热器单组水压试验→散热器安装→散热器冷风门安装→支管安装→系统试压→刷漆 3.2 按施工图分段分层分规格统计出散热器的组数、每组片数，列成表以便组对和安装时使用。 3.3 各种型号的铸铁柱型散热器组对： 3.3.1 组对前要备有散热器组对架子或根据散热器规格用 100×100 木方平放在地上，楔四个铁桩用铅丝将木方绑牢加固，做成临时组对架。 3.3.2 组对密封垫采用石棉橡胶垫片，其厚度不超过 1.5mm，用机油随用随浸。 3.3.3 将散热器内部污物倒净，用钢刷子除净对口及内丝处的铁锈，正扣朝上，依次码放。 3.3.4 按统计表的数量规格进行组对，组对散热器片前，做好丝扣的选试。 3.3.5 组对时应两人一组摆好第一片，拧上对丝一扣，套上石棉橡胶垫，将第二片反扣对准对丝，找正后两人各用一手扶住炉片，另一手将对丝钥匙插入对丝内径，先向回徐徐倒退，然后再顺转，使两端入扣，同时缓缓均衡拧紧，照此逐片组对至所需的片数为止。 3.3.6 将组成的散热器慢慢立起，用人工或车运至集中地点。 3.4 外拉条预制、安装： 3.4.1 根据散热器的片数和长度，计算出外拉条长度尺寸，切断 φ8～φ10 的圆钢并进行调直，两端收头套好丝扣，将螺母上好，除锈后刷防锈漆一遍。 3.4.2 20 片及以上的散热器加外拉条，在每根外拉条端头套好一个骑码，从散热器上下两端外柱内穿入四根拉条，每根再套上一个骑码带上螺母；找直后用板子均匀拧紧，丝扣外露不得超过一个螺母厚度。 3.5 散热器水压试验： 3.5.1 将散热器抬到试压台上，用管钳子上好临时炉堵和临时补心，上好放气嘴，联接试压泵；各种成组散热器可直接联接试压泵。 3.5.2 试压时打开进水截门，往散热器内充水，同时打开放气嘴，排净空气，待水满后关闭放气嘴。 3.5.3 加压到规定的压力值时，关闭进水截门，持续 5 分钟，观察每个接口是否有渗漏，不渗漏为合格。 3.5.4 如有渗漏用铅笔做出记号，将水放尽，卸下炉堵或炉补心，用长杆钥匙从散热器外部比试，量到漏水接口的长度，在钥匙杆上做标记，将钥匙从散热器对丝孔中伸入至标记处，按丝扣旋紧的方向拧动钥匙，使接口继续上紧或卸下换垫，如有坏片需换片。钢制散热器如有砂眼渗漏可补焊，返修好后再进行水压试验，直到合格。不能用的坏片要作明显...
