暖卫工程施工方案--施工工艺

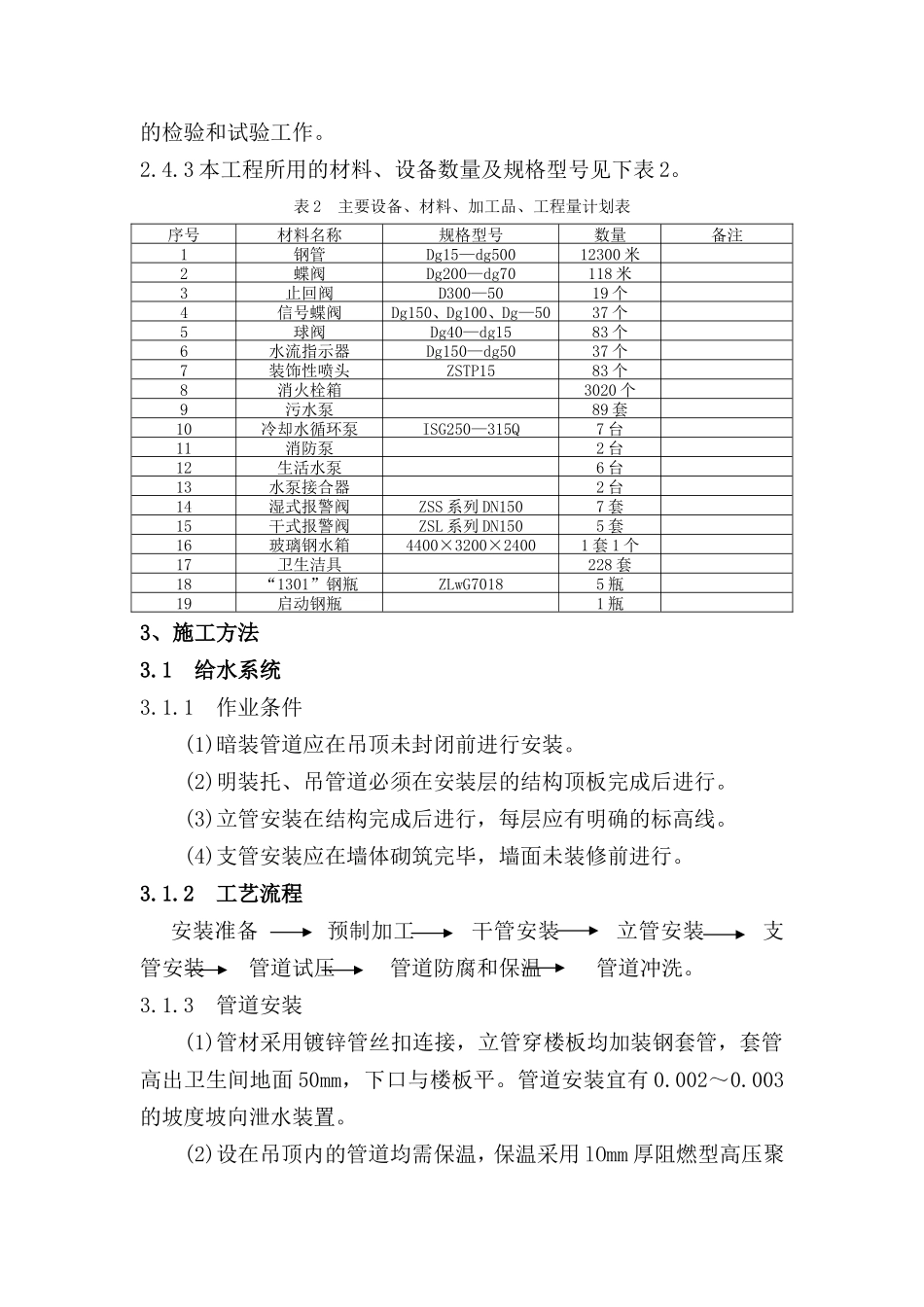

十一、暖卫工程施工方案1、暖卫工程概况暖卫工程包括给水系统、排水系统、消防系统、雨水系统、空调冷却水系统。1.1 给水系统水源为室外给水管网接出—根 DN 150 引入管，接人大楼地下—层。根据水压，给水竖向分高低两个区，高区为四至十六层，由屋顶水箱供给；低区为地下二层至地上三层，该区利用场区给水管直接供水。1.2 排水系统 室内排水系统为污水、废水合流系统，地上部分直接排出室外；首层单独排出室外；地下部分分区设置集水坑汇集地下室污、废水，然后用潜水泵提升排出室外，潜水泵由集水坑水位自动控制；粪便污水经室外化粪池处理后，排人市政管道。1.3 消防系统1.3.1 本楼消防系统由消火栓系统、自动喷水灭火系统及气体灭火系统组成。1.3.2 消火栓系统水源为地下一层的消防水池，其贮水量 432m3。平时由屋顶水箱供水，屋顶水箱贮存消防水量 18m3。系统上、下成环，除水箱间、变配电间外，其它各层均设有消火栓保护。室外设有三套消防水泵接合器，供消防车向系统供水。1.3.3 自动喷水灭火系统水源为地下一层的消防水池，自动喷洒用水量 93.6m3。地下一层设两台喷洒泵(一台备用)、五套湿式报警阀和一套干湿式报警阀，干湿式报警阀主要用于地下二层。室外设有四套水泵接合器，供消防车向系统供水。1.3.4 卤代烷 1301 气体灭火系统，用于地下室变配电间，采用 5 个药剂钢瓶。1.4 雨水系统采用内排水系统排至室外。1.5 空调冷却水系统 空调用冷却水由超低噪声冷却塔冷却后循环使用，冷却塔设在大楼北侧空地上，冷却塔补水由市政自来水直接供给，共设 2 台横流式冷却塔。2.施工准备 施工道路．办公设施、生活设施、库房由土建经理部统——规划并提供，施工用水、施工用电采用土建提供的临时上水、临时用电。 2.1 技术准备 认真熟悉图纸，根据施工方案决定的施工方法，配合图纸会审等相关内容做好准备工作。2.2 现场准备2.2.1 现场应安排好适当的工作场地、工作棚和料具2.2.2 民工住房、食堂及办公室的准备：水源应接通，要有电源，同时还应设立消防设施，如灭火器等。2.3 机具准备机具应在施工人员进场之后、施工之前运人现场，按施工平面图布置定位，如电焊机、砂轮割机、台钻、套丝机等应分开放置，相互间留出操作空间。本工程所使用的机具名称、数量及进场时间详见下表1。表 1 主要机具需用计划表序号机具名称规格型号数量进场日期备注1电焊机500A2 台×年×月2切割机4001 台×年×月3套丝机1 台×年×月4台钻1 台×年×月5手电钻1 台×年×月6管钳300、450、100010 付×年×月7台虎钳2#3#5 付×年×月8电锤日立2 台×年×月2.4 材料准备2.4.1 工程 3⑨1⑨1 在材料的使用上，应提前一个月报出相应计划。2.4.2 对于材质的要求，各种进场材料必须符合国家或部颁标准有关质量技术要求，并有产品合格证明和检验报告，还应做好对不同材料的检验和试验工作。2.4.3 本工程所用的材料、设备数量及规格型号见下表 2。表 2 主要设备、材料、加工品、工程量计划表序号材料名称规格型号数量备注1钢管Dg15—dg50012300 米2蝶阀Dg200—dg70118 米3止回阀D300—5019 个4信号蝶阀Dg150、Dg100、Dg—5037 个5球阀Dg40—dg1583 个6水流指示器Dg150—dg5037 个7装饰性喷头ZSTP1583 个8消火栓箱3020 个9污水泵89 套10冷却水循环泵ISG250—315Q7 台11消防泵2 台12生活水泵6 台13水泵接合器2 台14湿式报警阀ZSS 系列 DN1507 套15干式报警阀ZSL 系列 DN1505 套16玻璃钢水箱4400×3200×24001 套 1 个17卫生洁具228 套18“1301”钢瓶ZLwG70185 瓶19启动钢瓶1 瓶3、施工方法3.1 给水系统3.1.1 作业条件(1)暗装管道应在吊顶未封闭前进行安装。(2)明装托、吊管道必须在安装层的结构顶板完成后进行。(3)立管安装在结构完成后进行，每层应有明确的标高线。(4)支管安装应在墙体砌筑完毕，墙面未装修前进行。3.1.2 工艺流程安装准备 预制加工 干管安装 立管安装 支管安装 管道试压 管道防腐和保温 管道冲洗。3.1.3 管道安装(1)管材采用镀锌管丝扣连接，立管穿楼板均加装钢套管，套管高出卫生间地面 50mm，下口...
