大体积混凝土施工方案--施工工艺

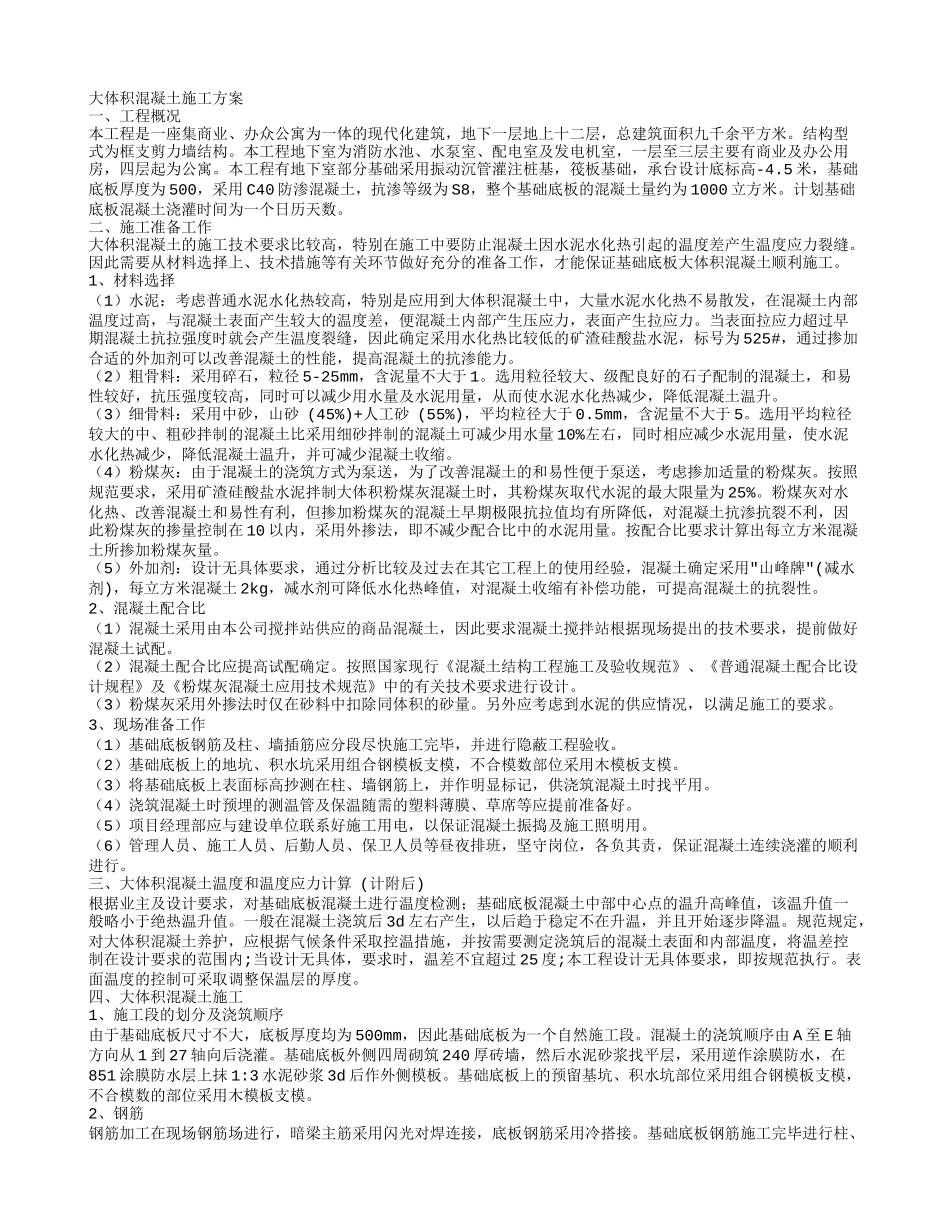

大体积混凝土施工方案一、工程概况本工程是一座集商业、办众公寓为一体的现代化建筑，地下一层地上十二层，总建筑面积九千余平方米。结构型式为框支剪力墙结构。本工程地下室为消防水池、水泵室、配电室及发电机室，一层至三层主要有商业及办公用房，四层起为公寓。本工程有地下室部分基础采用振动沉管灌注桩基，筏板基础，承台设计底标高-4.5 米，基础底板厚度为 500，采用 C40 防渗混凝土，抗渗等级为 S8，整个基础底板的混凝土量约为 1000 立方米。计划基础底板混凝土浇灌时间为一个日历天数。二、施工准备工作大体积混凝土的施工技术要求比较高，特别在施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择上、技术措施等有关环节做好充分的准备工作，才能保证基础底板大体积混凝土顺利施工。1、材料选择（1）水泥：考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温度过高，与混凝土表面产生较大的温度差，便混凝土内部产生压应力，表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝，因此确定采用水化热比较低的矿渣硅酸盐水泥，标号为 525#，通过掺加合适的外加剂可以改善混凝土的性能，提高混凝土的抗渗能力。（2）粗骨料：采用碎石，粒径 5-25mm，含泥量不大于 1。选用粒径较大、级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可以减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土温升。（3）细骨料：采用中砂，山砂 (45%)+人工砂 (55%)，平均粒径大于 0.5mm，含泥量不大于 5。选用平均粒径较大的中、粗砂拌制的混凝土比采用细砂拌制的混凝土可减少用水量 10%左右，同时相应减少水泥用量，使水泥水化热减少，降低混凝土温升，并可减少混凝土收缩。（4）粉煤灰：由于混凝土的浇筑方式为泵送，为了改善混凝土的和易性便于泵送，考虑掺加适量的粉煤灰。按照规范要求，采用矿渣硅酸盐水泥拌制大体积粉煤灰混凝土时，其粉煤灰取代水泥的最大限量为 25%。粉煤灰对水化热、改善混凝土和易性有利，但掺加粉煤灰的混凝土早期极限抗拉值均有所降低，对混凝土抗渗抗裂不利，因此粉煤灰的掺量控制在 10 以内，采用外掺法，即不减少配合比中的水泥用量。按配合比要求计算出每立方米混凝土所掺加粉煤灰量。（5）外加剂：设计无具体要求，通过分析比较及过去在其它工程上的使用经验，混凝土确定采用"山峰牌"(减水剂)，每立方米混凝土 2kg，减水剂可降低水化热峰值，对混凝土收缩有补偿功能，可提高混凝土的抗裂性。2、混凝土配合比（1）混凝土采用由本公司搅拌站供应的商品混凝土，因此要求混凝土搅拌站根据现场提出的技术要求，提前做好混凝土试配。（2）混凝土配合比应提高试配确定。按照国家现行《混凝土结构工程施工及验收规范》、《普通混凝土配合比设计规程》及《粉煤灰混凝土应用技术规范》中的有关技术要求进行设计。（3）粉煤灰采用外掺法时仅在砂料中扣除同体积的砂量。另外应考虑到水泥的供应情况，以满足施工的要求。3、现场准备工作（1）基础底板钢筋及柱、墙插筋应分段尽快施工完毕，并进行隐蔽工程验收。（2）基础底板上的地坑、积水坑采用组合钢模板支模，不合模数部位采用木模板支模。（3）将基础底板上表面标高抄测在柱、墙钢筋上，并作明显标记，供浇筑混凝土时找平用。（4）浇筑混凝土时预埋的测温管及保温随需的塑料薄膜、草席等应提前准备好。（5）项目经理部应与建设单位联系好施工用电，以保证混凝土振捣及施工照明用。（6）管理人员、施工人员、后勤人员、保卫人员等昼夜排班，坚守岗位，各负其责，保证混凝土连续浇灌的顺利进行。三、大体积混凝土温度和温度应力计算 (计附后)根据业主及设计要求，对基础底板混凝土进行温度检测；基础底板混凝土中部中心点的温升高峰值，该温升值一般略小于绝热温升值。一般在混凝土浇筑后 3d 左右产生，以后趋于稳定不在升温，并且开始逐步降温。规范规定，对大体积混凝土养护，应根据气候条件采取控温措施，并按需要测定浇筑后的混凝土表面和内部温度，将温差控制在设计要求的范...
