边坡支护施工方案--施工工艺

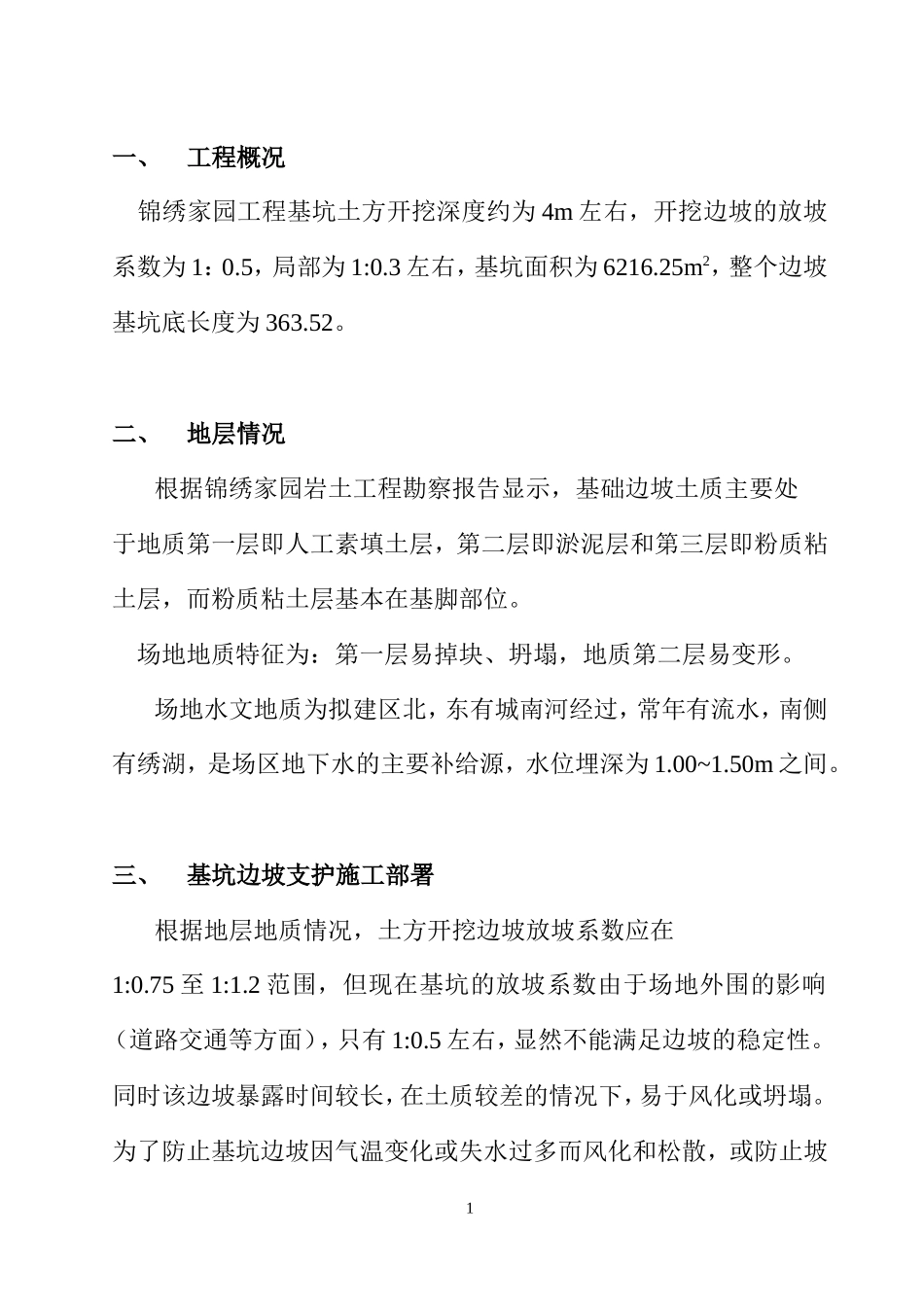

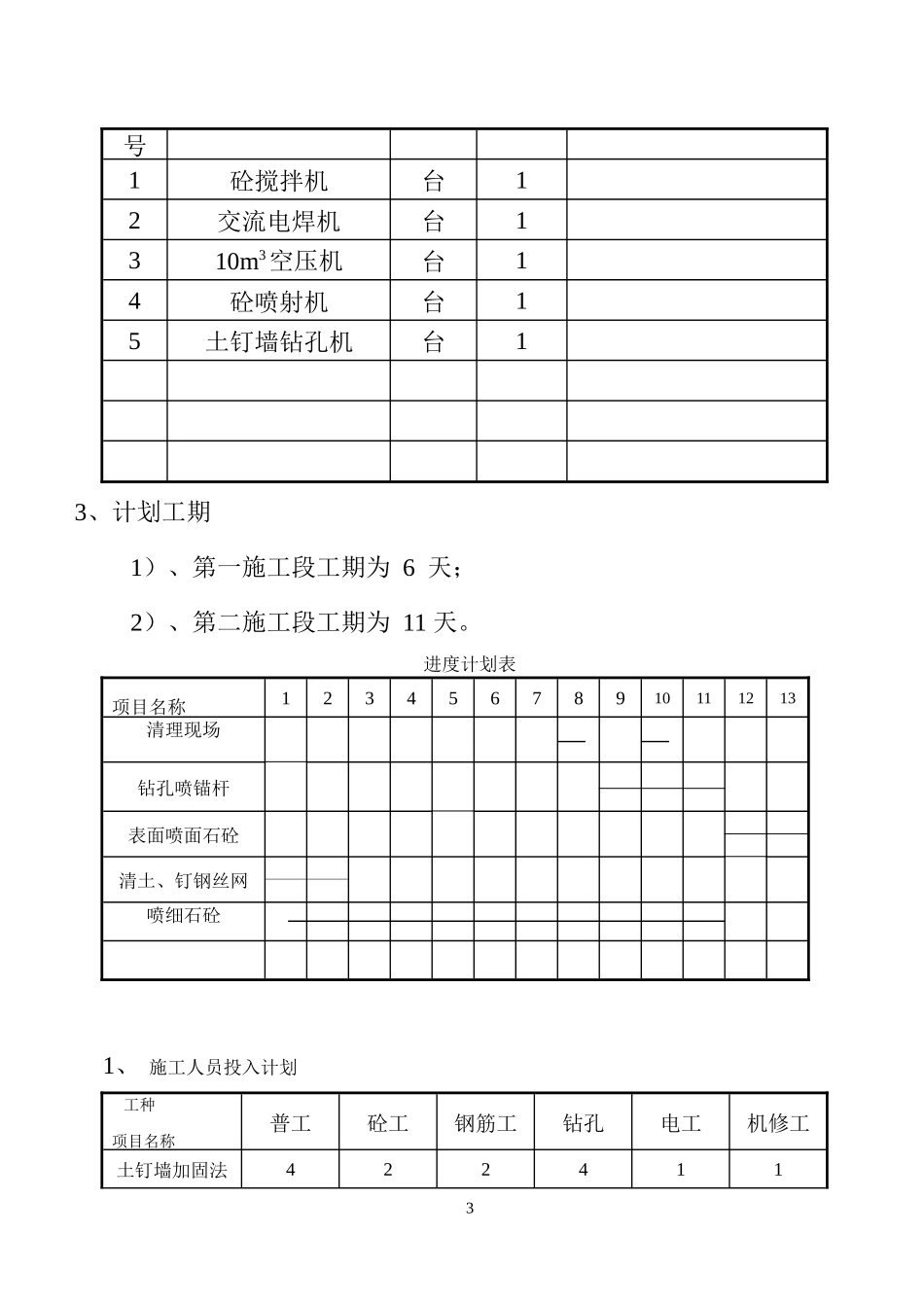

一、工程概况 锦绣家园工程基坑土方开挖深度约为 4m 左右，开挖边坡的放坡系数为 1：0.5，局部为 1:0.3 左右，基坑面积为 6216.25m2，整个边坡基坑底长度为 363.52。二、地层情况根据锦绣家园岩土工程勘察报告显示，基础边坡土质主要处于地质第一层即人工素填土层，第二层即淤泥层和第三层即粉质粘土层，而粉质粘土层基本在基脚部位。 场地地质特征为：第一层易掉块、坍塌，地质第二层易变形。场地水文地质为拟建区北，东有城南河经过，常年有流水，南侧有绣湖，是场区地下水的主要补给源，水位埋深为 1.00~1.50m 之间。三、基坑边坡支护施工部署根据地层地质情况，土方开挖边坡放坡系数应在1:0.75 至 1:1.2 范围，但现在基坑的放坡系数由于场地外围的影响（道路交通等方面），只有 1:0.5 左右，显然不能满足边坡的稳定性。同时该边坡暴露时间较长，在土质较差的情况下，易于风化或坍塌。为了防止基坑边坡因气温变化或失水过多而风化和松散，或防止坡1面受雨水冲刷而产生滑坡现象，有必要对该基坑边坡做防护措施，以保护基坑边坡的稳定，同时影响基础工程的施工。1、施工段划分：根据基坑边坡的地质情况及外围环境情况，支护采用二种方法：第一种为钢板围护；第二种为喷细石砼护面法。基坑南边与西边 14 轴~U 轴/A 轴~U 轴边坡紧靠道路，而该道路又是市政工程施工重载自卸车辆的交通要道，并且该两段是道路改造时砂填层堆积时较多的地方，所以该段基坑的边坡没有内聚力，而且要承受较强的动荷载，同时南边段如按设计尺寸放坡挖土的话，道路基本被破坏而不能通行，为了满足正常的基础施工，该区段基坑采用土钉墙加固法。该区段为第一边坡支护施工段。基坑的其余区段相对于第一边坡施工段所承受荷载要小，同时从已开挖的土质情况来看也较第一段好。该些区段边坡只要满足于不被风化和松散或雨水冲刷而产生滑坡现象即可，所以采用喷细石砼护面法，该区段为第二边坡支护施工段。2、机械设备投入一览表机械设备投入一览表序机械名称单位数量备注2号1砼搅拌机台12交流电焊机台1310m3空压机台14砼喷射机台15土钉墙钻孔机台13、计划工期 1）、第一施工段工期为 6 天； 2）、第二施工段工期为 11 天。进度计划表项目名称12345678910111213清理现场钻孔喷锚杆表面喷面石砼清土、钉钢丝网喷细石砼1、 施工人员投入计划 工种项目名称普工砼工钢筋工钻孔电工机修工土钉墙加固法4224113浇细石砼43211四、 土钉墙施工方案1、土钉墙加固法施工程序：土方开挖 测量放线定位 钻机就位 接钻扦 校正孔位 调整角度 钻孔 钻至设计深度 反复提内钻杆 插钢筋 压力灌浆 养护 绑扎钢筋网 喷细石砼 养护2、土钉成孔机具采用改装的普通地质钻机。3、土钉采用 φ48 钢管，钢管长度 6m，土钉间距为 1.2m。4、土钉孔与基坑边坡成垂直角。5、土钉孔内在放入土钉前必须清孔干净。6、灌浆材料用纯水泥浆，水泥采用 425#普通水泥，水泥浆水灰比为0.4-0.45 左右，其流动性要适合泵送。7、灌浆方法采用一次灌浆法，灌浆压力不低于 0.4Mpa，也不宜大于2.0Mpa。8、土钉墙加固见附图一。五、 喷细石砼边坡支护施工方案41、喷细石砼施工程序：清理边坡杂土 楔入 ф12 钢筋插筋 扎钢筋网片 设置泄水孔 喷细石砼 养护2、喷细石砼机械设备选择喷射细石砼护坡采用 1 台砼喷射机及 1 台 10m3空压机及 1 台砼搅拌机。3、喷细石砼护坡施工方法：①清理坡面上浮土以便砼面与坡面凝结牢固。同时把不平整的表面整理平整，以尽量减少砼用量。②楔入 ф12 钢筋，长度为 1m，留置 80mm 露出坡面，以便与钢筋网片绑扎牢固。楔入钢筋间距为 1m。③绑扎 ф6 钢筋网片，间距为 250mm 双向设置。钢筋网片必须与楔入于土中钢筋绑扎牢固。④等钢筋网扎好后再根据土坡排水要求，每 3m 间距设置一个泄水孔。⑤检查各项前期工作是否已完成并达到合格规范要求，对存在的问题进行必要的纠正。然后进行细石砼喷面护坡。细石砼采用 C20标号。4、细石砼护坡方法见附图 3。5六、 质量保证措施1、土钉墙质量保证措施。①钻孔要保持正确，要随时注意调整好土钉孔位置，防止...
