住宅小区桩基工程技术交底--技术交底

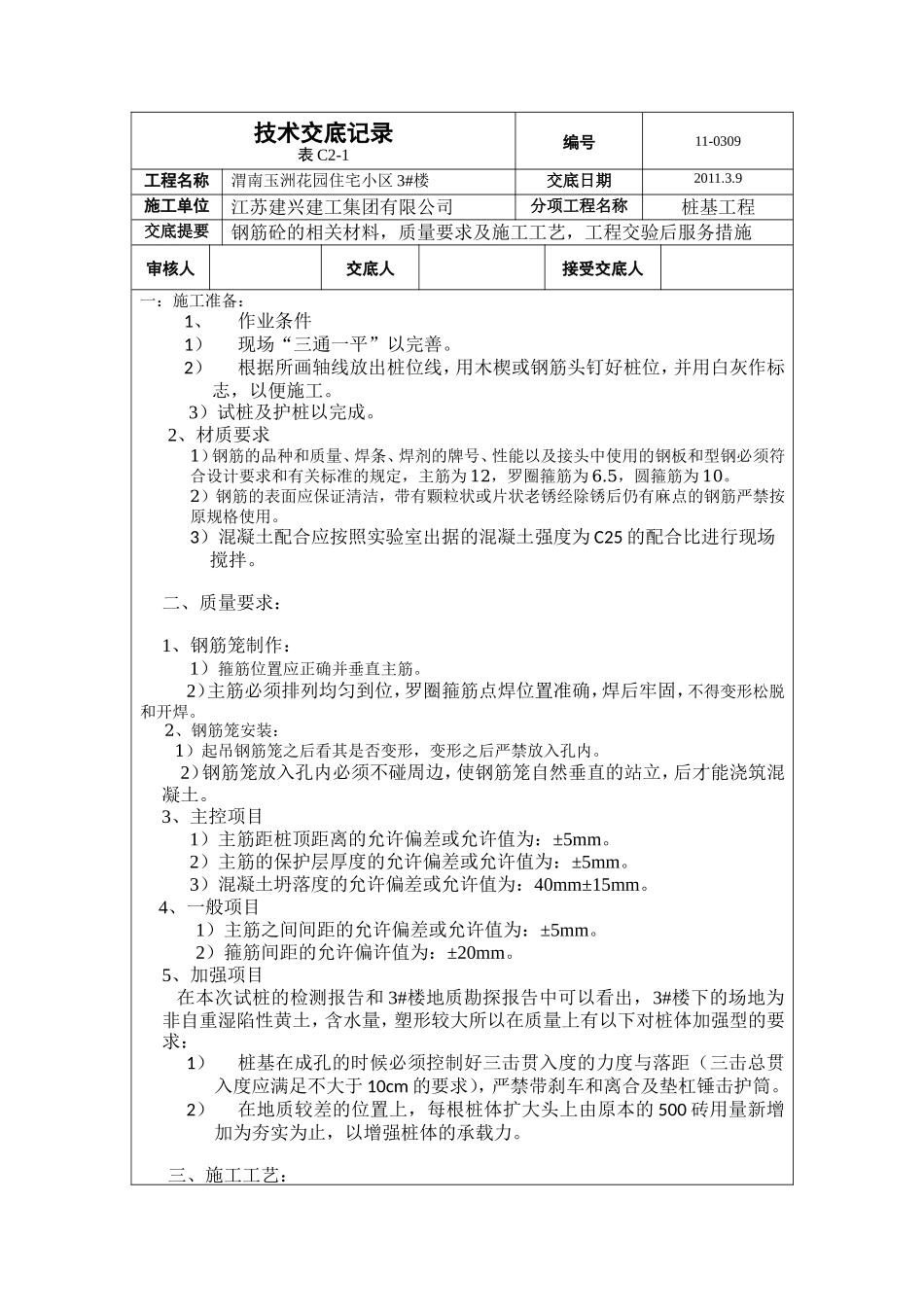

技术交底记录表 C2-1编号11-0309工程名称渭南玉洲花园住宅小区 3#楼交底日期2011.3.9施工单位江苏建兴建工集团有限公司分项工程名称桩基工程交底提要钢筋砼的相关材料，质量要求及施工工艺，工程交验后服务措施审核人交底人接受交底人一：施工准备：1、作业条件1）现场“三通一平”以完善。2）根据所画轴线放出桩位线，用木楔或钢筋头钉好桩位，并用白灰作标志，以便施工。3）试桩及护桩以完成。2、材质要求1）钢筋的品种和质量、焊条、焊剂的牌号、性能以及接头中使用的钢板和型钢必须符合设计要求和有关标准的规定，主筋为 12，罗圈箍筋为 6.5，圆箍筋为 10。2）钢筋的表面应保证清洁，带有颗粒状或片状老锈经除锈后仍有麻点的钢筋严禁按原规格使用。3）混凝土配合应按照实验室出据的混凝土强度为 C25 的配合比进行现场搅拌。二、质量要求：1、钢筋笼制作：1）箍筋位置应正确并垂直主筋。2）主筋必须排列均匀到位，罗圈箍筋点焊位置准确，焊后牢固，不得变形松脱和开焊。2、钢筋笼安装： 1）起吊钢筋笼之后看其是否变形，变形之后严禁放入孔内。2）钢筋笼放入孔内必须不碰周边，使钢筋笼自然垂直的站立，后才能浇筑混凝土。3、主控项目1）主筋距桩顶距离的允许偏差或允许值为：±5mm。2）主筋的保护层厚度的允许偏差或允许值为：±5mm。3）混凝土坍落度的允许偏差或允许值为：40mm±15mm。4、一般项目1）主筋之间间距的允许偏差或允许值为：±5mm。2）箍筋间距的允许偏许值为：±20mm。5、加强项目 在本次试桩的检测报告和 3#楼地质勘探报告中可以看出，3#楼下的场地为非自重湿陷性黄土，含水量，塑形较大所以在质量上有以下对桩体加强型的要求：1）桩基在成孔的时候必须控制好三击贯入度的力度与落距（三击总贯入度应满足不大于 10cm 的要求），严禁带刹车和离合及垫杠锤击护筒。2）在地质较差的位置上，每根桩体扩大头上由原本的 500 砖用量新增加为夯实为止，以增强桩体的承载力。三、施工工艺：桩位放线→桩机就位→沉护筒→三击锤击打成孔→填砖渣进行夯实→测量贯入度→夯填干硬性混凝土→浇注混凝土→成桩→就位于下一根桩四、操作工艺1、测桩位线工程项目部放线人员依据规划定点将桩位放线完毕，经监理验线合格后，在施工前，各施工组技术员对所要打的桩位再进行一遍复测，确认无误后方可进行施工。2、移桩机就位检查桩机设备工作是否正常，调直护筒，移桩机就位。3、沉护筒在确定所要打的桩位准确后，使护筒中心与桩位中心位对齐，然后将护筒放至地表，并调整护筒垂直。4、三击锤击打成孔锤击土体成孔，反压力装置使得桩护筒沉入设计桩底标高。5、填砖料夯击：护筒沉至设计标高后，提升重锤高出填料口，进行填料，锤做自由落体，夯击填充料（填料量以锤底出护筒底 40～60cm 为依据）。6、测三击贯入度承载体形成密实状态后，重锤以 6m 落距做自由落体运动。测三击贯入度，每级贯入度应比前击小或相等，三击总贯入度应满足不大于 10cm 的要求；如不满足要求，则应继续填料夯击至满足三击贯入度要求。7、夯填干硬性混凝土三击贯入度满足设计要求后，填干硬性混凝土 0.15m3，继续夯击至锤底出护筒 3cm～5cm。干硬性混凝土夯填完毕后，再用平底锤轻夯 2 遍。8、浇注混凝土 浇注的混凝土强度等级为 C15，坍落度要求为 25~50mm。五、工程交验后服务措施执行国家的法律、行政法规和国家关于工程质量保修有关规定，对交付业主使用的工程，在质量保修期内承担质量保修责任。在工程竣工验收前与业主签订质量保证书 ，以确保交付业主的为合格工程，若没有桩基工程没有通过最终的审核，桩基单位必须负全责。1、桩基工程保修期 ⑴ 基础设施工程、房屋建筑工程的地基基础工程，为设计文件规定的合理使用年限； ⑵ 其他约定：我公司所施工的工程质量及保修期还应满足设计要求；2、质量保修责任 ⑴ 属于保修范围和内容的项目， 桩基单位在接到修理通知后 1 日内派人修理。若桩基单位不在约定期内派人修理，业主可委托其他人员修理，保修费用从质量保证金内扣除。 ⑵ 国家规定的工程合理使用期限内，桩基单位确保地基基础工程的质量。因桩基单位...
