主体结构砌体工程作业文件交底--技术交底

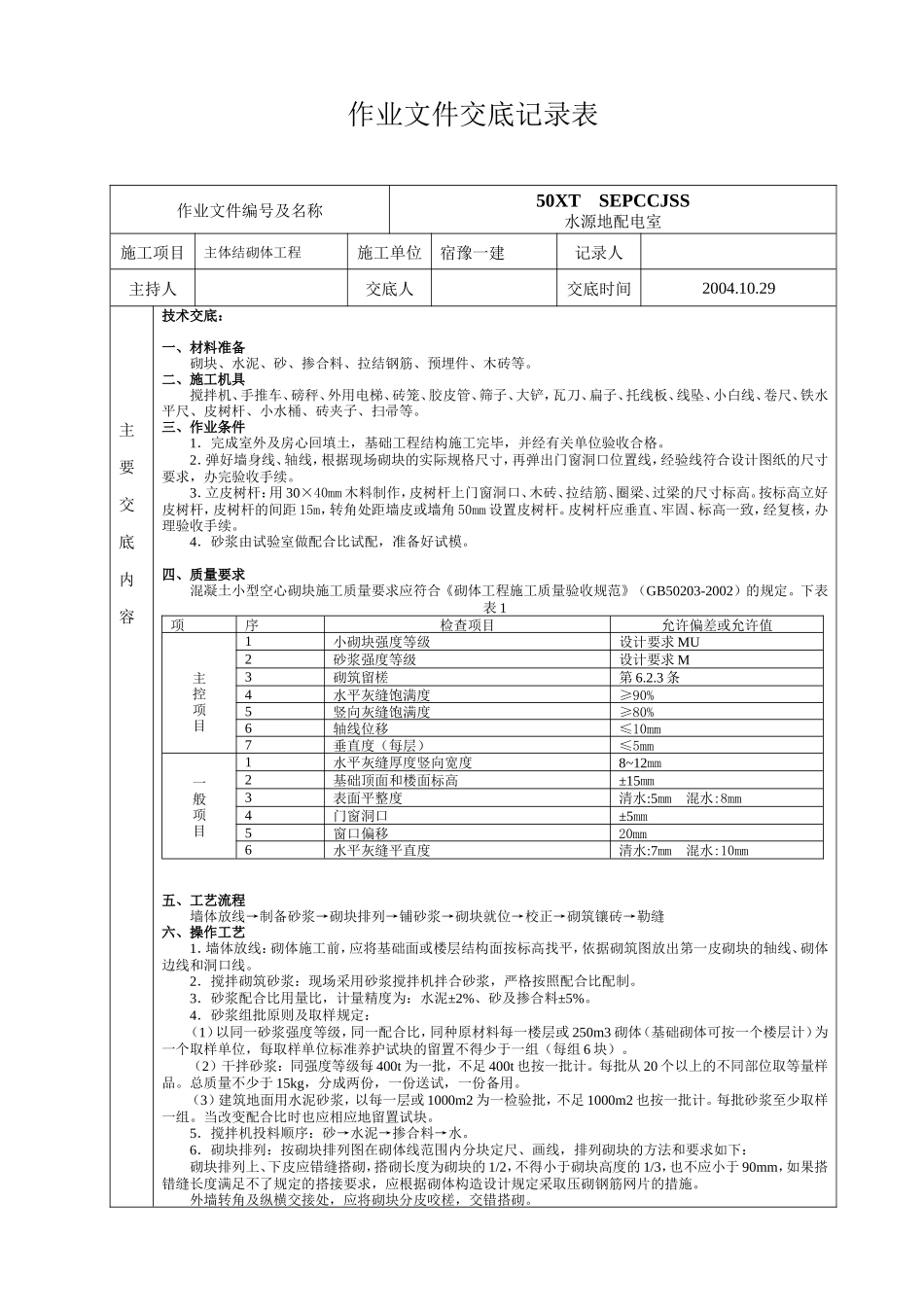

作业文件交底记录表作业文件编号及名称50XT SEPCCJSS水源地配电室施工项目主体结砌体工程施工单位宿豫一建记录人主持人交底人交底时间2004.10.29主要交底内容技术交底：一、材料准备砌块、水泥、砂、掺合料、拉结钢筋、预埋件、木砖等。二、施工机具搅拌机、手推车、磅秤、外用电梯、砖笼、胶皮管、筛子、大铲，瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮树杆、小水桶、砖夹子、扫帚等。三、作业条件1．完成室外及房心回填土，基础工程结构施工完毕，并经有关单位验收合格。2．弹好墙身线、轴线，根据现场砌块的实际规格尺寸，再弹出门窗洞口位置线，经验线符合设计图纸的尺寸要求，办完验收手续。3．立皮树杆：用 30×40mm 木料制作，皮树杆上门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。按标高立好皮树杆，皮树杆的间距 15m，转角处距墙皮或墙角 50mm 设置皮树杆。皮树杆应垂直、牢固、标高一致，经复核，办理验收手续。4．砂浆由试验室做配合比试配，准备好试模。四、质量要求混凝土小型空心砌块施工质量要求应符合《砌体工程施工质量验收规范》（GB50203-2002）的规定。下表 表 1项序检查项目允许偏差或允许值主控项目1小砌块强度等级设计要求 MU2砂浆强度等级设计要求 M3砌筑留槎第 6.2.3 条4水平灰缝饱满度≥90%5竖向灰缝饱满度≥80%6轴线位移≤10mm7垂直度（每层）≤5mm一般项目1水平灰缝厚度竖向宽度8~12mm2基础顶面和楼面标高±15mm3表面平整度清水:5mm 混水:8mm4门窗洞口±5mm5窗口偏移20mm6水平灰缝平直度清水:7mm 混水:10mm五、工艺流程墙体放线→制备砂浆→砌块排列→铺砂浆→砌块就位→校正→砌筑镶砖→勒缝六、操作工艺1．墙体放线：砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。2．搅拌砌筑砂浆：现场采用砂浆搅拌机拌合砂浆，严格按照配合比配制。3．砂浆配合比用量比，计量精度为：水泥±2%、砂及掺合料±5%。4．砂浆组批原则及取样规定：（1）以同一砂浆强度等级，同一配合比，同种原材料每一楼层或 250m3 砌体（基础砌体可按一个楼层计）为一个取样单位，每取样单位标准养护试块的留置不得少于一组（每组 6 块）。（2）干拌砂浆：同强度等级每 400t 为一批，不足 400t 也按一批计。每批从 20 个以上的不同部位取等量样品。总质量不少于 15kg，分成两份，一份送试，一份备用。（3）建筑地面用水泥砂浆，以每一层或 1000m2 为一检验批，不足 1000m2 也按一批计。每批砂浆至少取样一组。当改变配合比时也应相应地留置试块。5．搅拌机投料顺序：砂→水泥→掺合料→水。6．砌块排列：按砌块排列图在砌体线范围内分块定尺、画线，排列砌块的方法和要求如下：砌块排列上、下皮应错缝搭砌，搭砌长度为砌块的 1/2，不得小于砌块高度的 1/3，也不应小于 90mm，如果搭错缝长度满足不了规定的搭接要求，应根据砌体构造设计规定采取压砌钢筋网片的措施。外墙转角及纵横交接处，应将砌块分皮咬槎，交错搭砌。砌块就位与校正：普通混凝土小型砌块不宜浇水；当天气干燥炎热时，可在砌块上稍加喷水润湿。轻集料混凝土小型砌块施工前可洒水，但不宜过多。龄期不足 28d 及潮湿的小砌块不得进行砌筑。应采用主规格小砌块，小砌块的强度等级应符合设计要求，并应清除砌块表面的杂物后方可吊运就位。砌筑就位应先远后进、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应吊砌一皮、校正一皮，墙皮拉线控制砌体标高和墙面平整度。7．砌筑墙体要同时砌起，不得留斜槎。每天砌筑高度不超过 1.8m。8．转角及交接处同时砌筑，不得留直槎，斜槎水平投影不应小于高度的 2/3。七、成品保护措施1．砌体材料运输、装卸过程中严禁抛掷和倾倒。进场后，要按品种、规格分别堆放整齐，作好标识，堆放高度不能超过 2m。2．砌体墙上不得放脚手架排木，防止发生事故。3．砌体在墙上支撑圈梁模板时，防止撞动最上一皮砖。4．支完模板后，保持模内清洁，防止掉入砖头、石子、木屑等杂物。5．墙体的拉结钢筋、框架柱预留锚固筋及各种预埋件、各种预埋管线等，均要注意保护，...
