旋喷桩施工技术交底书--技术交底

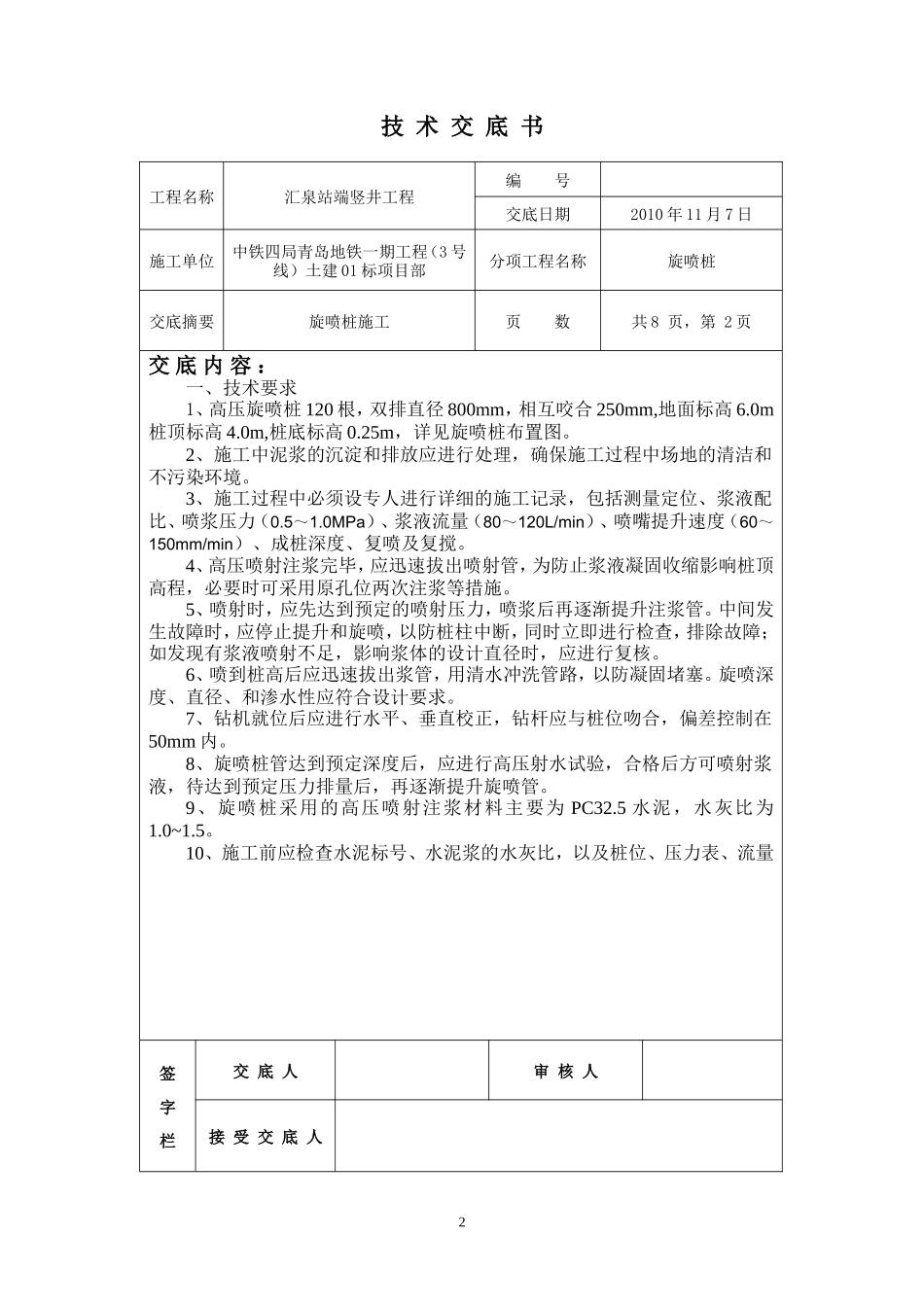

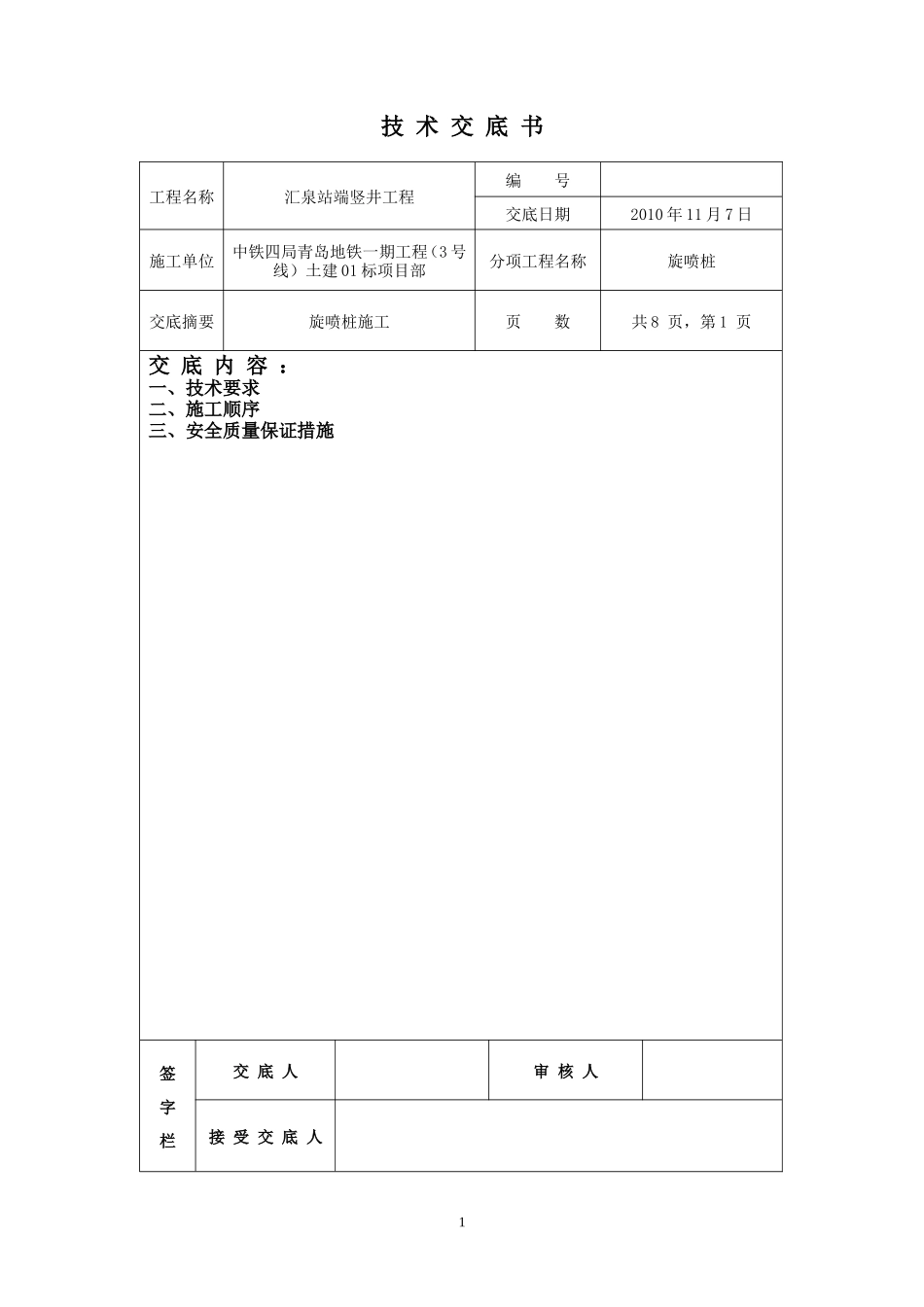

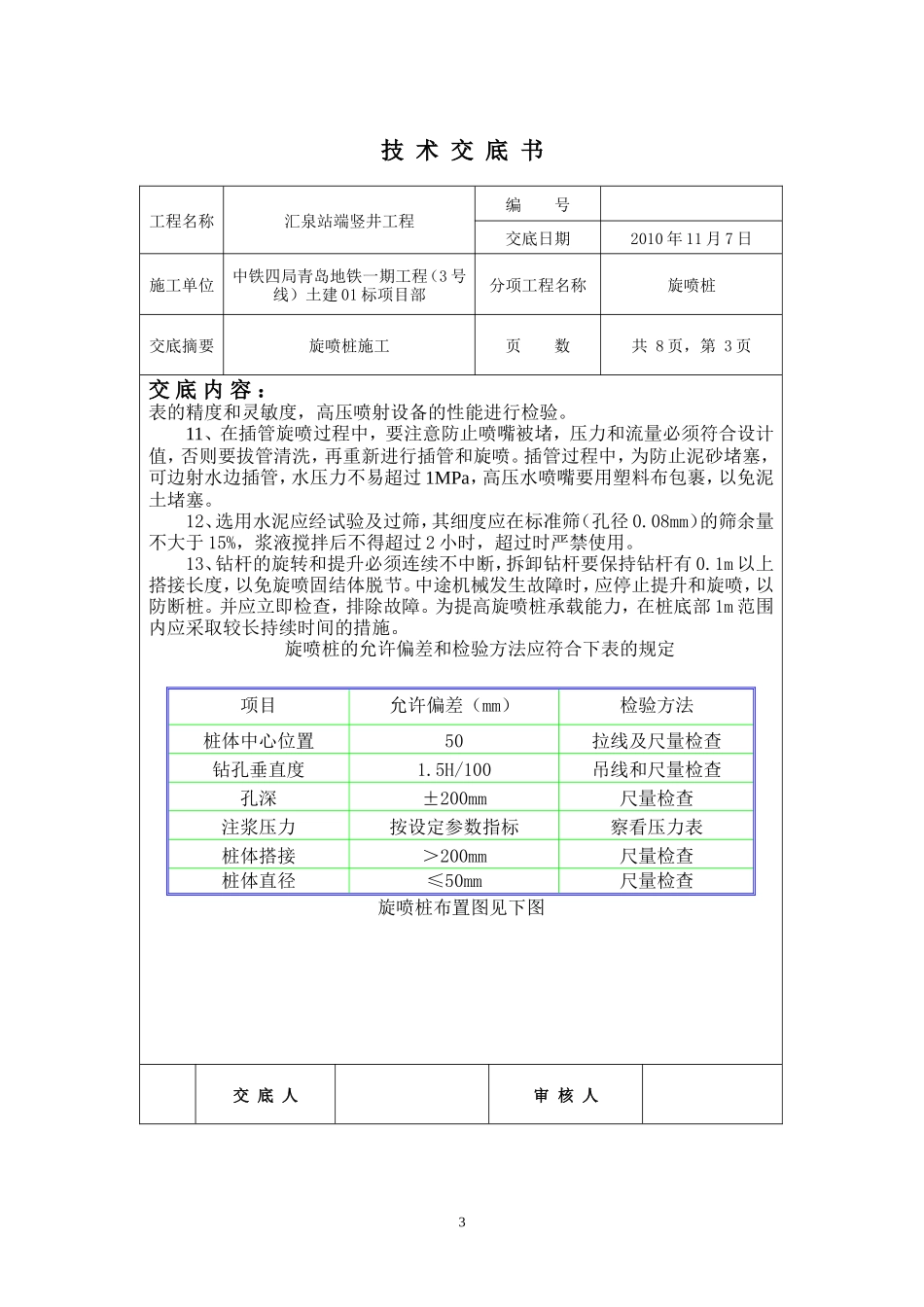

技 术 交 底 书工程名称汇泉站端竖井工程编 号交底日期2010 年 11 月 7 日施工单位中铁四局青岛地铁一期工程（3 号线）土建 01 标项目部分项工程名称旋喷桩交底摘要旋喷桩施工页 数共 8 页，第 1 页交 底 内 容 ：一、技术要求二、施工顺序三、安全质量保证措施签 字 栏交 底 人审 核 人接 受 交 底 人1技 术 交 底 书工程名称汇泉站端竖井工程编 号交底日期2010 年 11 月 7 日施工单位中铁四局青岛地铁一期工程（3 号线）土建 01 标项目部分项工程名称旋喷桩交底摘要旋喷桩施工页 数共 8 页，第 2 页交 底 内 容 ：一、技术要求1、高压旋喷桩 120 根，双排直径 800mm，相互咬合 250mm,地面标高 6.0m桩顶标高 4.0m,桩底标高 0.25m，详见旋喷桩布置图。2、施工中泥浆的沉淀和排放应进行处理，确保施工过程中场地的清洁和不污染环境。3、施工过程中必须设专人进行详细的施工记录，包括测量定位、浆液配比、喷浆压力（0.5～1.0MPa）、浆液流量（80～120L/min）、喷嘴提升速度（60～150mm/min）、成桩深度、复喷及复搅。4、高压喷射注浆完毕，应迅速拔出喷射管，为防止浆液凝固收缩影响桩顶高程，必要时可采用原孔位两次注浆等措施。5、喷射时，应先达到预定的喷射压力，喷浆后再逐渐提升注浆管。中间发生故障时，应停止提升和旋喷，以防桩柱中断，同时立即进行检查，排除故障；如发现有浆液喷射不足，影响浆体的设计直径时，应进行复核。6、喷到桩高后应迅速拔出浆管，用清水冲洗管路，以防凝固堵塞。旋喷深度、直径、和渗水性应符合设计要求。 7、钻机就位后应进行水平、垂直校正，钻杆应与桩位吻合，偏差控制在50mm 内。 8、旋喷桩管达到预定深度后，应进行高压射水试验，合格后方可喷射浆液，待达到预定压力排量后，再逐渐提升旋喷管。9、旋喷桩采用的高压喷射注浆材料主要为 PC32.5 水泥，水灰比为1.0~1.5。10、施工前应检查水泥标号、水泥浆的水灰比，以及桩位、压力表、流量签 字 栏交 底 人审 核 人接 受 交 底 人2技 术 交 底 书工程名称汇泉站端竖井工程编 号交底日期2010 年 11 月 7 日施工单位中铁四局青岛地铁一期工程（3 号线）土建 01 标项目部分项工程名称旋喷桩交底摘要旋喷桩施工页 数共 8 页，第 3 页交 底 内 容 ：表的精度和灵敏度，高压喷射设备的性能进行检验。11、在插管旋喷过程中，要注意防止喷嘴被堵，压力和流量必须符合设计值，否则要拔管清洗，再重新进行插管和旋喷。插管过程中，为防止泥砂堵塞，可边射水边插管，水压力不易超过 1MPa，高压水喷嘴要用塑料布包裹，以免泥土堵塞。12、选用水泥应经试验及过筛，其细度应在标准筛（孔径 0.08mm）的筛余量不大于 15%，浆液搅拌后不得超过 2 小时，超过时严禁使用。 13、钻杆的旋转和提升必须连续不中断，拆卸钻杆要保持钻杆有 0.1m 以上搭接长度，以免旋喷固结体脱节。中途机械发生故障时，应停止提升和旋喷，以防断桩。并应立即检查，排除故障。为提高旋喷桩承载能力，在桩底部 1m 范围内应采取较长持续时间的措施。 旋喷桩的允许偏差和检验方法应符合下表的规定旋喷桩布置图见下图交 底 人审 核 人3项目允许偏差（mm）检验方法桩体中心位置50拉线及尺量检查钻孔垂直度1.5H/100吊线和尺量检查孔深±200mm尺量检查注浆压力按设定参数指标察看压力表桩体搭接＞200mm尺量检查桩体直径≤50mm尺量检查接 受 交 底 人技 术 交 底 书工程名称汇泉站端竖井临建工程编 号交底日期2010 年 11 月 7 日施工单位中铁四局青岛地铁一期工程（3 号线）土建 01 标项目部分项工程名称旋喷桩交底摘要旋喷桩施工页 数共 8 页，第 4 页交 底 内 容 ：4签 字 栏交 底 人审 核 人接 受 交 底 人技 术 交 底 书工程名称汇泉站端竖井工程编 号交底日期2010 年 11 月 7 日施工单位中铁四局青岛地铁一期工程（3 号线）土建 01 标项目部分项工程名称旋喷桩交底摘要旋喷桩施工页 数共 8 页，第 5 页交 底 内 容 ： 注：本图尺寸除标高外圴以毫米计。二...
