特大桥桩基施工技术交底--技术交底

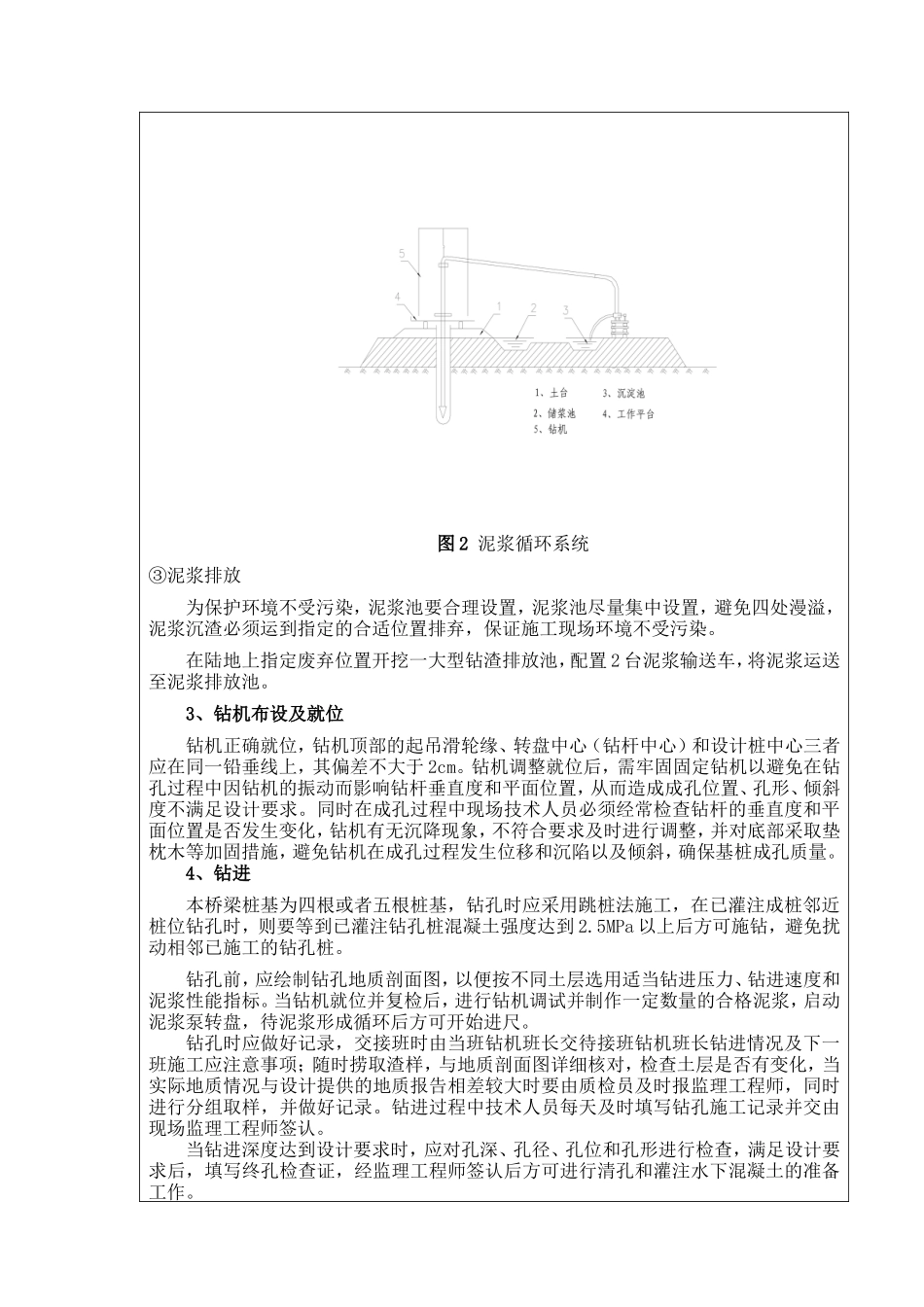

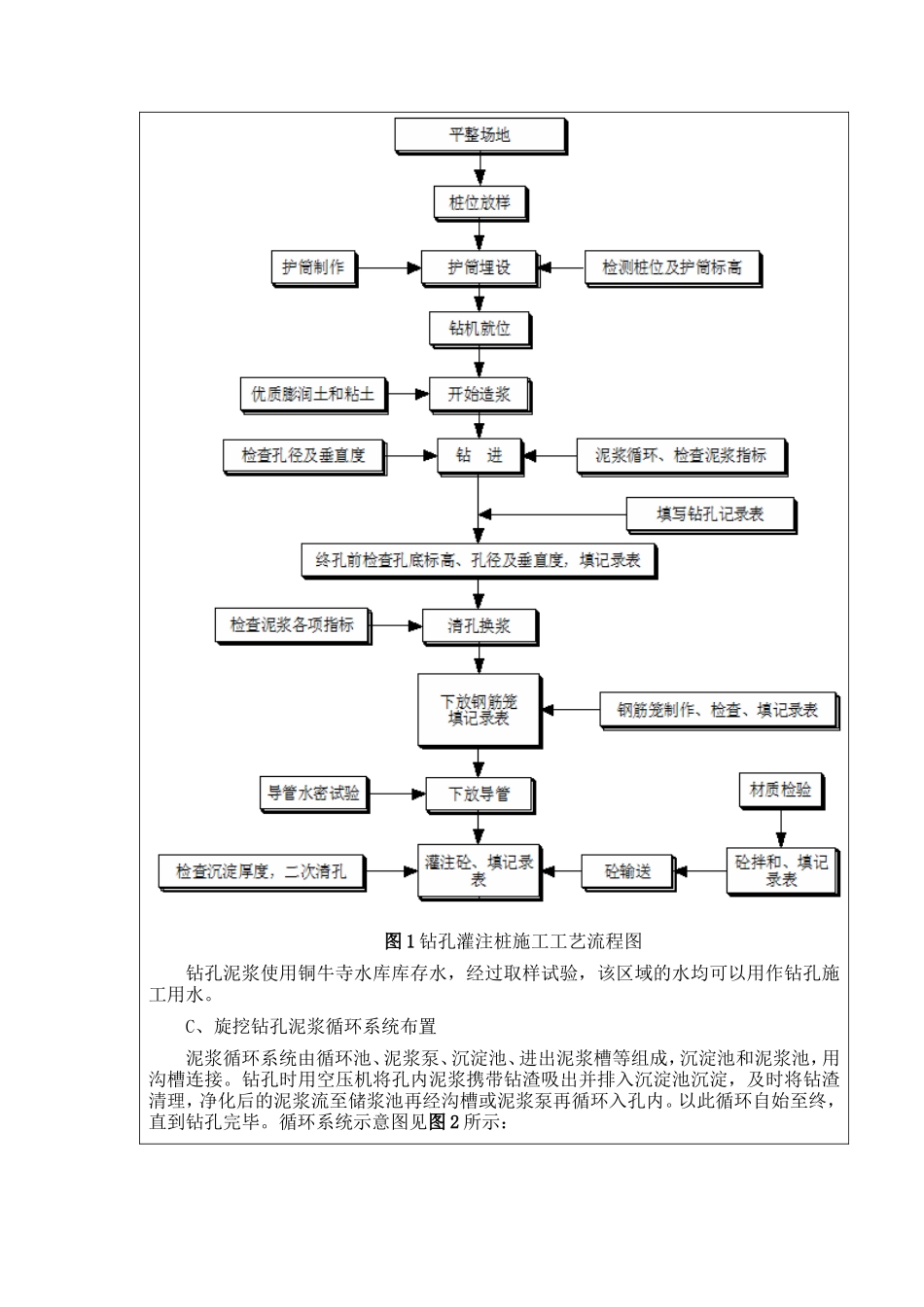

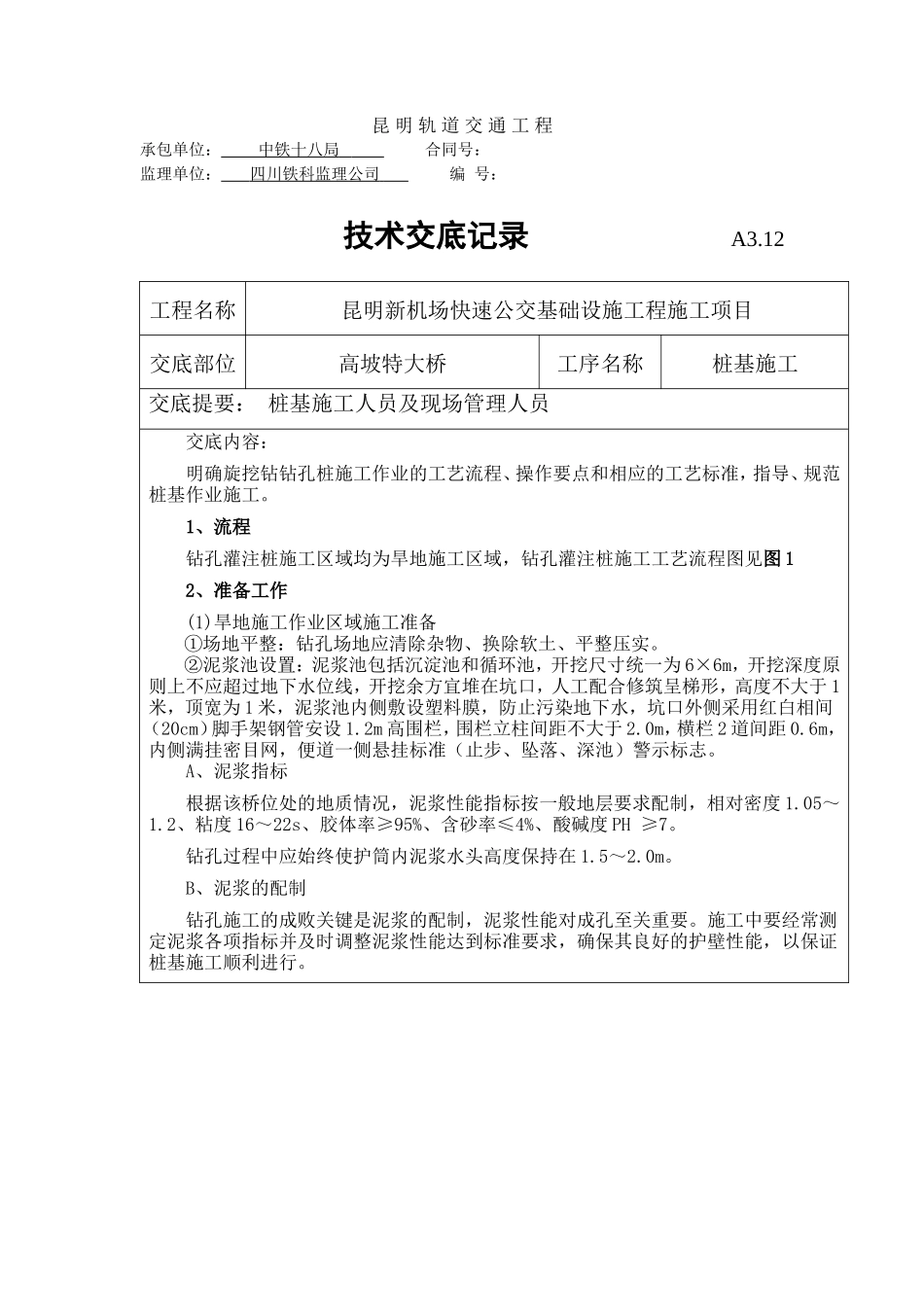

昆 明 轨 道 交 通 工 程承包单位： 中铁十八局 合同号： 监理单位： 四川铁科监理公司 编 号： 技术交底记录 A3.12工程名称昆明新机场快速公交基础设施工程施工项目交底部位高坡特大桥工序名称桩基施工交底提要： 桩基施工人员及现场管理人员交底内容：明确旋挖钻钻孔桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。1、流程钻孔灌注桩施工区域均为旱地施工区域，钻孔灌注桩施工工艺流程图见图 12、准备工作(1)旱地施工作业区域施工准备①场地平整：钻孔场地应清除杂物、换除软土、平整压实。②泥浆池设置：泥浆池包括沉淀池和循环池，开挖尺寸统一为 6×6m，开挖深度原则上不应超过地下水位线，开挖余方宜堆在坑口，人工配合修筑呈梯形，高度不大于 1米，顶宽为 1 米，泥浆池内侧敷设塑料膜，防止污染地下水，坑口外侧采用红白相间（20cm）脚手架钢管安设 1.2m 高围栏，围栏立柱间距不大于 2.0m，横栏 2 道间距 0.6m，内侧满挂密目网，便道一侧悬挂标准（止步、坠落、深池）警示标志。A、泥浆指标根据该桥位处的地质情况，泥浆性能指标按一般地层要求配制，相对密度 1.05～1.2、粘度 16～22s、胶体率≥95%、含砂率≤4%、酸碱度 PH ≥7。钻孔过程中应始终使护筒内泥浆水头高度保持在 1.5～2.0m。B、泥浆的配制钻孔施工的成败关键是泥浆的配制，泥浆性能对成孔至关重要。施工中要经常测定泥浆各项指标并及时调整泥浆性能达到标准要求，确保其良好的护壁性能，以保证桩基施工顺利进行。图 1 钻孔灌注桩施工工艺流程图钻孔泥浆使用铜牛寺水库库存水，经过取样试验，该区域的水均可以用作钻孔施工用水。C、旋挖钻孔泥浆循环系统布置泥浆循环系统由循环池、泥浆泵、沉淀池、进出泥浆槽等组成，沉淀池和泥浆池，用沟槽连接。钻孔时用空压机将孔内泥浆携带钻渣吸出并排入沉淀池沉淀，及时将钻渣清理，净化后的泥浆流至储浆池再经沟槽或泥浆泵再循环入孔内。以此循环自始至终，直到钻孔完毕。循环系统示意图见图 2 所示：图 2 泥浆循环系统③泥浆排放为保护环境不受污染，泥浆池要合理设置，泥浆池尽量集中设置，避免四处漫溢，泥浆沉渣必须运到指定的合适位置排弃，保证施工现场环境不受污染。在陆地上指定废弃位置开挖一大型钻渣排放池，配置 2 台泥浆输送车，将泥浆运送至泥浆排放池。3、钻机布设及就位 钻机正确就位，钻机顶部的起吊滑轮缘、转盘中心（钻杆中心）和设计桩中心三者应在同一铅垂线上，其偏差不大于 2cm。钻机调整就位后，需牢固固定钻机以避免在钻孔过程中因钻机的振动而影响钻杆垂直度和平面位置，从而造成成孔位置、孔形、倾斜度不满足设计要求。同时在成孔过程中现场技术人员必须经常检查钻杆的垂直度和平面位置是否发生变化，钻机有无沉降现象，不符合要求及时进行调整，并对底部采取垫枕木等加固措施，避免钻机在成孔过程发生位移和沉陷以及倾斜，确保基桩成孔质量。4、钻进本桥梁桩基为四根或者五根桩基，钻孔时应采用跳桩法施工，在已灌注成桩邻近桩位钻孔时，则要等到已灌注钻孔桩混凝土强度达到 2.5MPa 以上后方可施钻，避免扰动相邻已施工的钻孔桩。钻孔前，应绘制钻孔地质剖面图，以便按不同土层选用适当钻进压力、钻进速度和泥浆性能指标。当钻机就位并复检后，进行钻机调试并制作一定数量的合格泥浆，启动泥浆泵转盘，待泥浆形成循环后方可开始进尺。钻孔时应做好记录，交接班时由当班钻机班长交待接班钻机班长钻进情况及下一班施工应注意事项；随时捞取渣样，与地质剖面图详细核对，检查土层是否有变化，当实际地质情况与设计提供的地质报告相差较大时要由质检员及时报监理工程师，同时进行分组取样，并做好记录。钻进过程中技术人员每天及时填写钻孔施工记录并交由现场监理工程师签认。当钻进深度达到设计要求时，应对孔深、孔径、孔位和孔形进行检查，满足设计要求后，填写终孔检查证，经监理工程师签认后方可进行清孔和灌注水下混凝土的准备工作。（1）钻孔施工要求①钻孔作业应分班连续进行，不得中断，遇有问题，应立即处理；②经常对钻孔泥浆进行检测和试验，检查泥浆的各...
