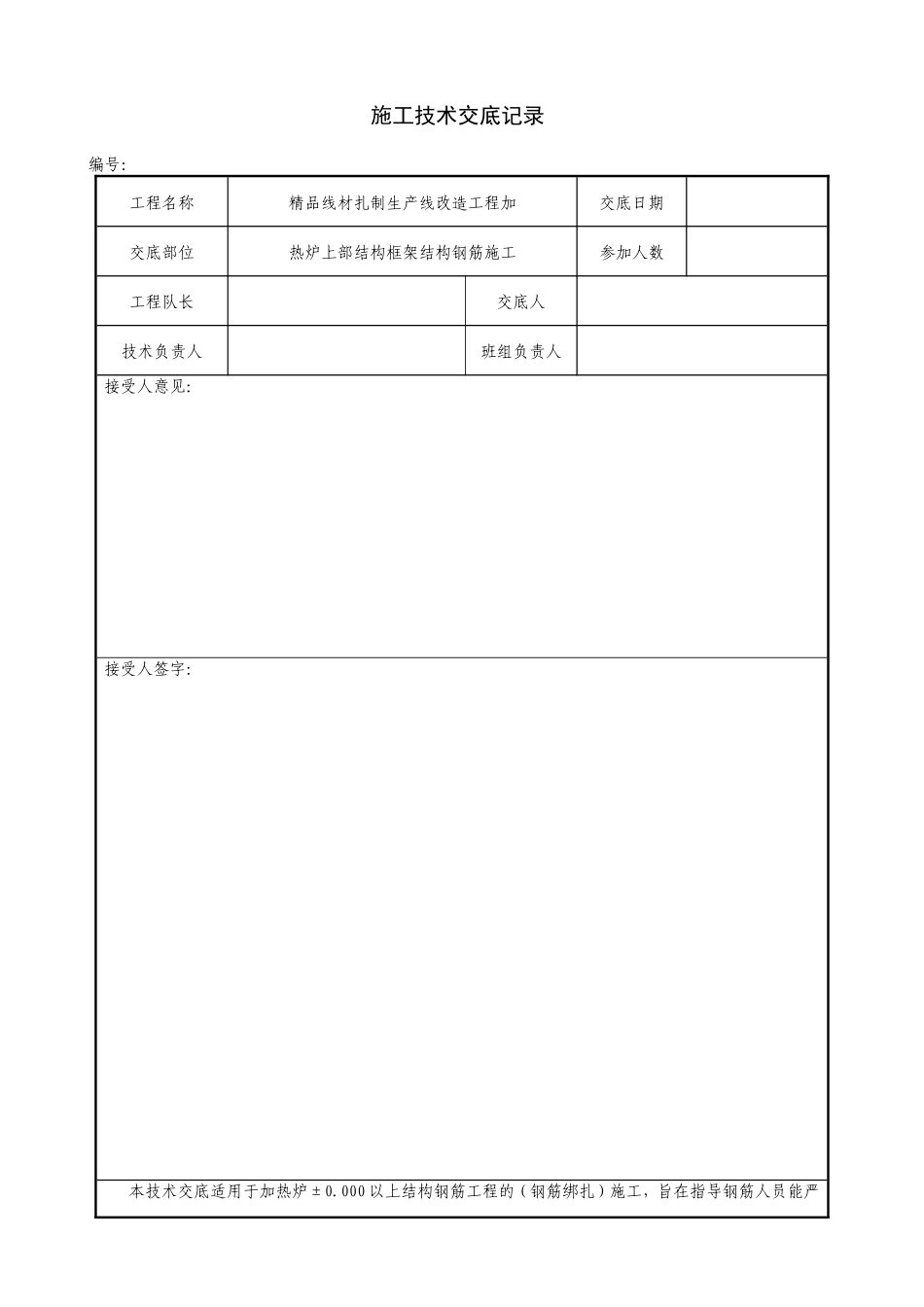

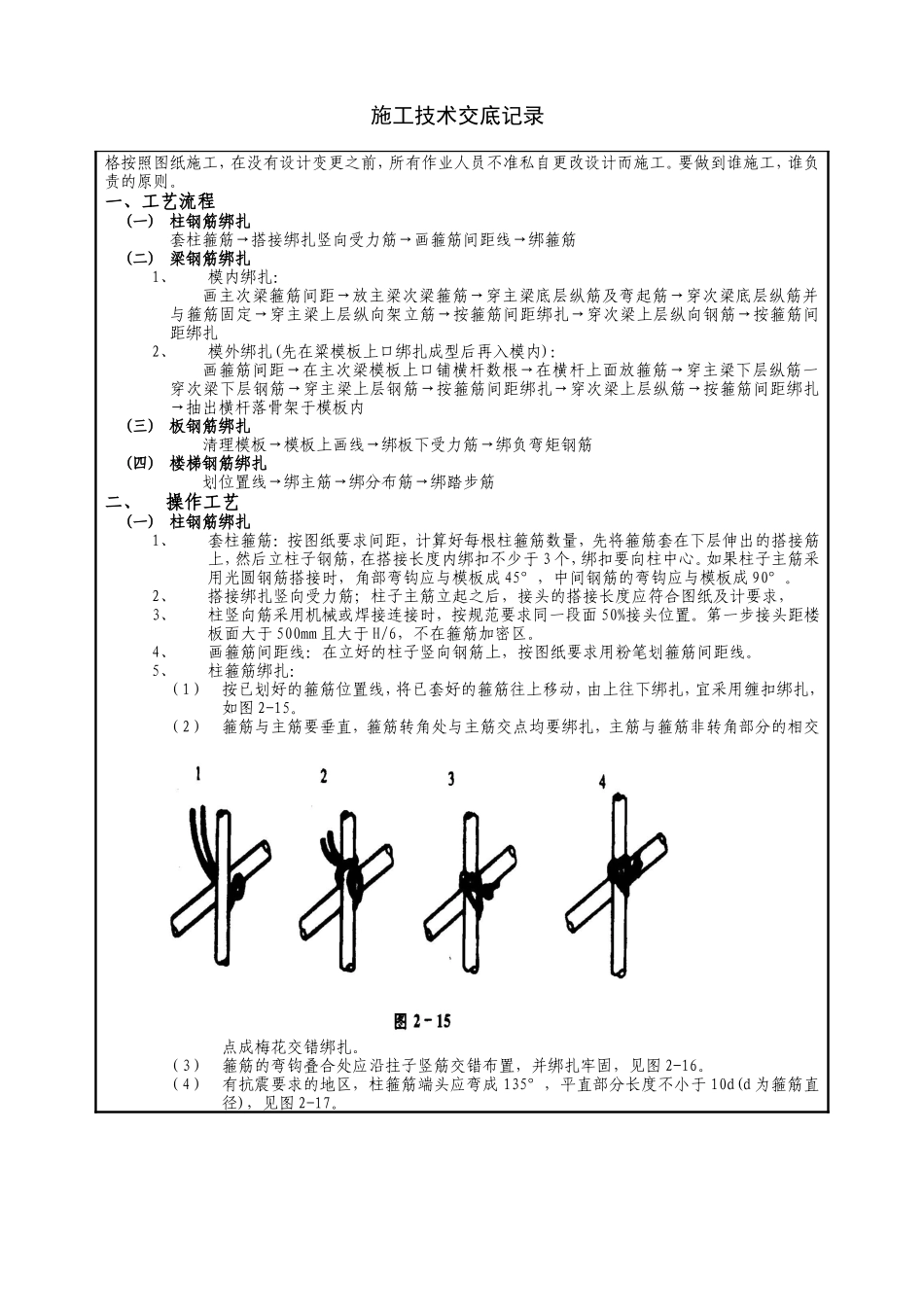

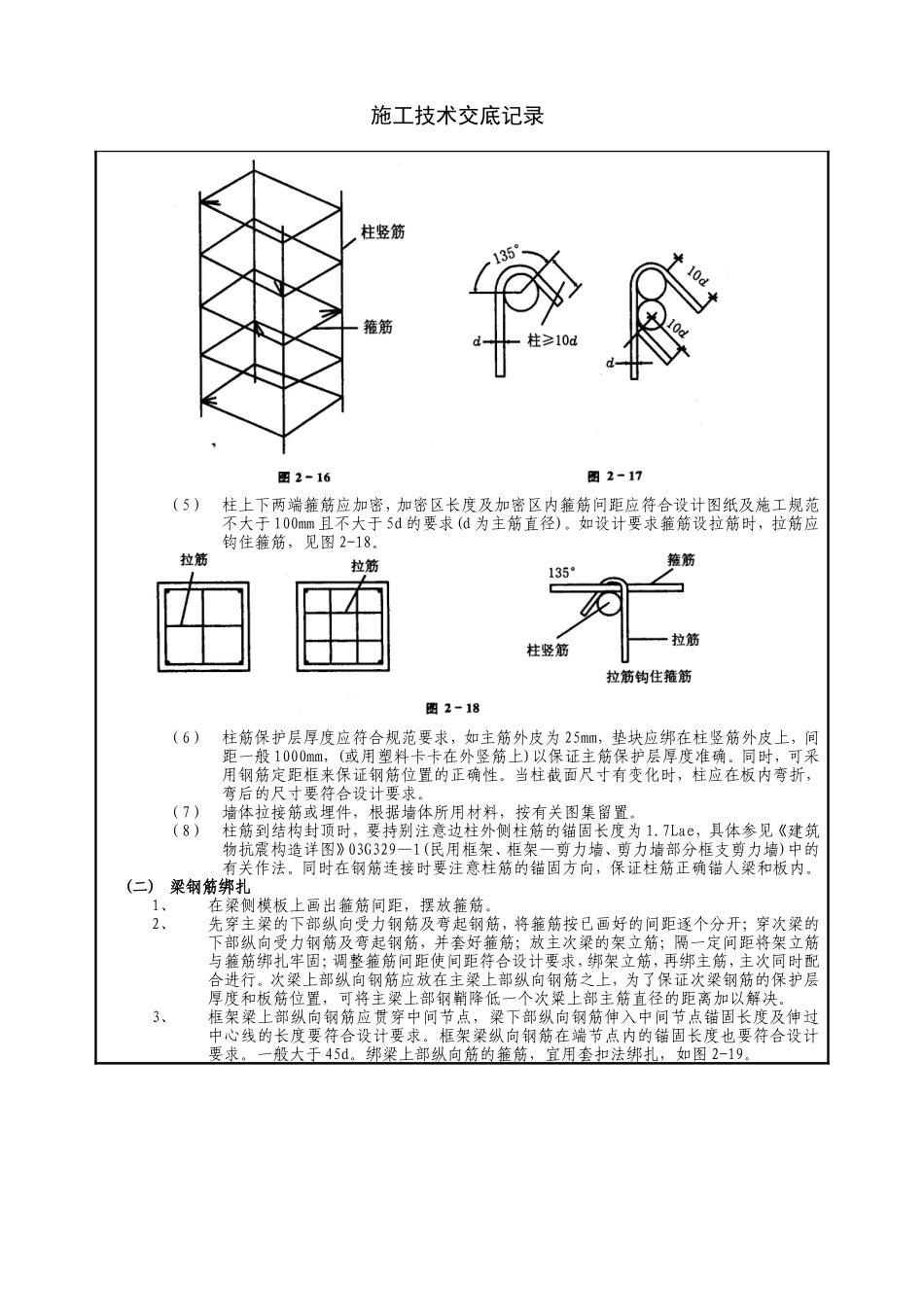

施工技术交底记录 编号：工程名称精品线材扎制生产线改造工程加交底日期交底部位热炉上部结构框架结构钢筋施工参加人数工程队长交底人技术负责人班组负责人接受人意见：接受人签字：本技术交底适用于加热炉±0.000 以上结构钢筋工程的（钢筋绑扎）施工，旨在指导钢筋人员能严 施工技术交底记录 格按照图纸施工，在没有设计变更之前，所有作业人员不准私自更改设计而施工。要做到谁施工，谁负责的原则。一、工艺流程(一) 柱钢筋绑扎套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋(二) 梁钢筋绑扎1、模内绑扎：画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎2、模外绑扎(先在粱模板上口绑扎成型后再入模内)：画箍筋间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋一穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎→抽出横杆落骨架于模板内(三) 板钢筋绑扎清理模板→模板上画线→绑板下受力筋→绑负弯矩钢筋(四) 楼梯钢筋绑扎划位置线→绑主筋→绑分布筋→绑踏步筋二、操作工艺(一) 柱钢筋绑扎1、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内绑扣不少于 3 个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成 45°，中间钢筋的弯钩应与模板成 90°。2、搭接绑扎竖向受力筋；柱子主筋立起之后，接头的搭接长度应符合图纸及计要求，3、柱竖向筋采用机械或焊接连接时，按规范要求同一段面 50%接头位置。第一步接头距楼板面大于 500mm 且大于 H/6，不在箍筋加密区。4、画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。5、柱箍筋绑扎：（1）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎，如图 2-15。（2）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。（3）箍筋的弯钩叠合处应沿拄子竖筋交错布置，并绑扎牢固，见图 2-16。（4）有抗震要求的地区，柱箍筋端头应弯成 135°，平直部分长度不小于 10d(d 为箍筋直径)，见图 2-17。 施工技术交底记录 （5）柱上下两端箍筋应加密，加密区长度及加密区内箍筋问距应符合设计图纸及施工规范不大于 100mm 且不大于 5d 的要求(d 为主筋直径)。如设计要求箍筋设拉筋时，拉筋应钩住箍筋，见图 2-18。（6）柱筋保护层厚度应符合规范要求，如主筋外皮为 25mm，垫块应绑在柱竖筋外皮上，间距一般 1000mm，(或用塑料卡卡在外竖筋上)以保证主筋保护层厚度准确。同时，可采用钢筋定距框来保证钢筋位置的正确性。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。（7）墙体拉接筋或埋件，根据墙体所用材料，按有关图集留置。（8）柱筋到结构封顶时，要持别注意边柱外侧柱筋的锚固长度为 1.7Lae，具体参见《建筑物抗震构造详图》03G329—1(民用框架、框架—剪力墙、剪力墙部分框支剪力墙)中的有关作法。同时在钢筋连接时要注意柱筋的锚固方向，保证柱筋正确锚人梁和板内。(二) 梁钢筋绑扎1、在梁侧模板上画出箍筋间距，摆放箍筋。2、先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次同时配合进行。次梁上部纵向钢筋应放在主梁上部纵向钢筋之上，为了保证次梁钢筋的保护层厚度和板筋位置，可将主梁上部钢鞘降低一个次粱上部主筋直径的距离加以解决。3、框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。一般大于 45d。绑梁上部纵向筋的箍筋，宜用套扣法绑扎，如图 2-19。 施工技术交底记录 4、箍筋在叠合...
