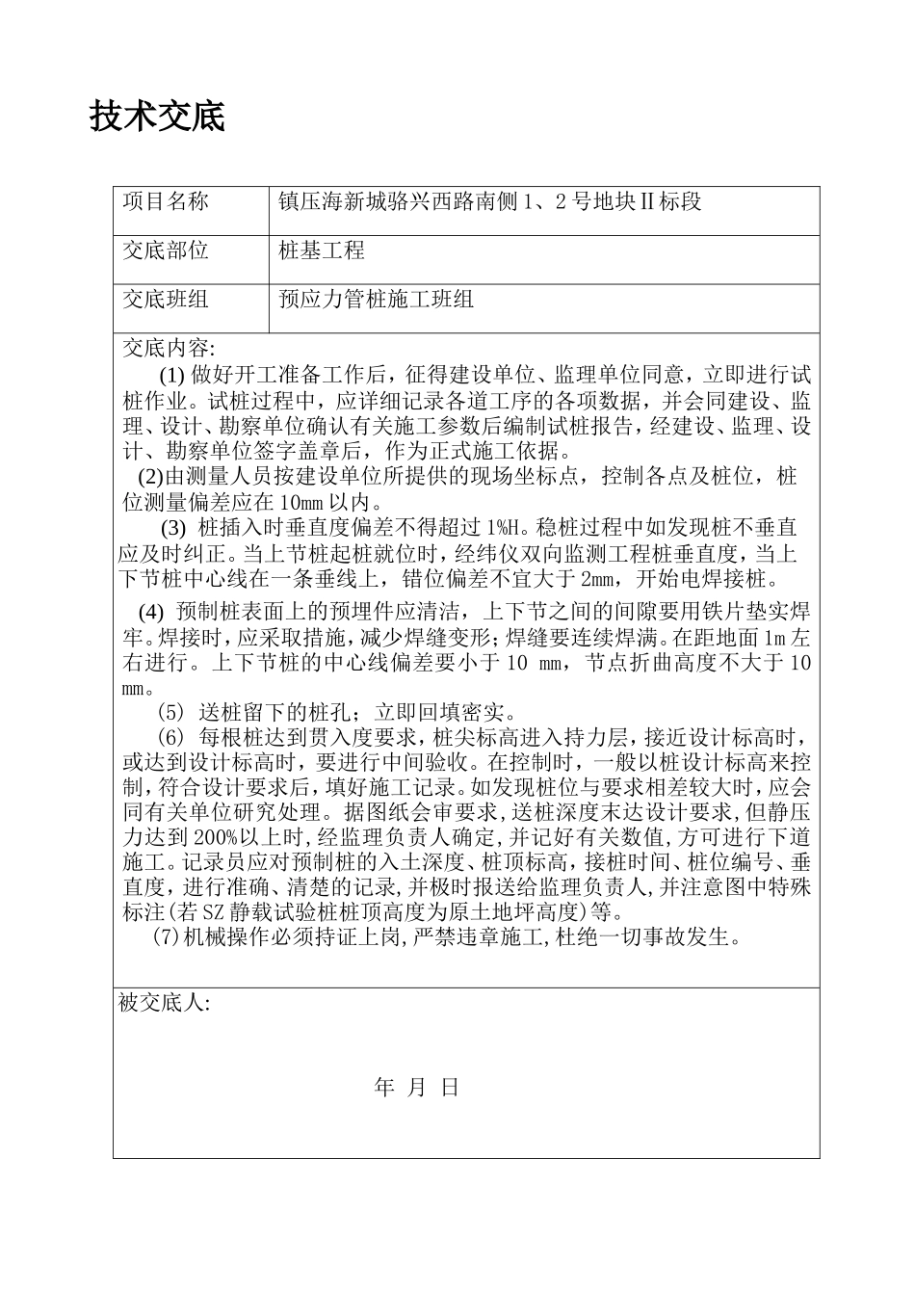

技术交底项目名称镇压海新城骆兴西路南侧 1、2 号地块Ⅱ标段交底部位桩基工程交底班组预应力管桩施工班组交底内容:(1) 做好开工准备工作后，征得建设单位、监理单位同意，立即进行试桩作业。试桩过程中，应详细记录各道工序的各项数据，并会同建设、监理、设计、勘察单位确认有关施工参数后编制试桩报告，经建设、监理、设计、勘察单位签字盖章后，作为正式施工依据。 (2)由测量人员按建设单位所提供的现场坐标点，控制各点及桩位，桩位测量偏差应在 10mm 以内。(3) 桩插入时垂直度偏差不得超过 1%H。稳桩过程中如发现桩不垂直应及时纠正。当上节桩起桩就位时，经纬仪双向监测工程桩垂直度，当上下节桩中心线在一条垂线上，错位偏差不宜大于 2mm，开始电焊接桩。 (4) 预制桩表面上的预埋件应清洁，上下节之间的间隙要用铁片垫实焊牢。焊接时，应采取措施，减少焊缝变形；焊缝要连续焊满。在距地面 1m 左右进行。上下节桩的中心线偏差要小于 10 mm，节点折曲高度不大于 10 mm。 (5) 送桩留下的桩孔；立即回填密实。 (6) 每根桩达到贯入度要求，桩尖标高进入持力层，接近设计标高时，或达到设计标高时，要进行中间验收。在控制时，一般以桩设计标高来控制，符合设计要求后，填好施工记录。如发现桩位与要求相差较大时，应会同有关单位研究处理。据图纸会审要求,送桩深度末达设计要求,但静压力达到 200%以上时,经监理负责人确定,并记好有关数值,方可进行下道施工。记录员应对预制桩的入土深度、桩顶标高，接桩时间、桩位编号、垂直度，进行准确、清楚的记录,并极时报送给监理负责人,并注意图中特殊标注(若 SZ 静载试验桩桩顶高度为原土地坪高度)等。 (7)机械操作必须持证上岗,严禁违章施工,杜绝一切事故发生。被交底人: 年 月 日交底人:年 月 日浙江城投建设有限公司镇海新城骆兴西路南侧一、二号地块Ⅱ标段项目部技术交底项目名称镇压海新城骆兴西路南侧 1、2 号地块Ⅱ标段交底部位桩基工程交底班组沉管灌注桩施工班组交底内容: 1、混凝土强度等级；预制桩尖用 C30，桩身用 C25；钢筋种类：（φ）Ⅱ级钢筋及（φ）Ⅲ级钢筋。 2、钢筋笼箍筋全部采用焊接。 3、内径为 500mm 的桩管、确保桩冲盈系数不小于 1.15。混凝土的坍落度：钢筋笼长度为通长配筋（含超灌长度 900），采用 60—100mm，石子粒径不宜大于 40mm。 4、桩长及贯入度：本工程桩为振动式沉管灌注摩擦型桩，有效长度 30米，以设计长度为主，贯入度为辅。端承桩以贯入度为主，设计长度为辅。振动沉管要测量最后两个两分钟的贯入速度，其值按设计要求或根据试桩决定。 5、当采用预制桩尖时，对于穿越饱和粘性土的桩，宜在预制桩尖与桩管接触面处设稻草绳；对于进入硬塑粘土层或中密粉细砂层的桩，在桩尖与桩管接触面处，须用环形铁圈。如在沉管过程中水或泥浆有可能进入桩管时，应在桩管内先灌入高 1.5m 左右的封底混凝土，方可开始沉管。 6、拔管速度必须严格控制，振动沉管在桩管内灌入混凝土后，先振动 5一 10 秒再开始拔管，边振边拔，每拔 0.5—1.0 米，停拔振动 5 一 10 秒。如此反复直至桩管全部拔出。 7、桩身混凝土必须连续灌注。其充盈系数，采用振动沉管时不得小于1.15。若未达到此要求，应及时采用补救措施。8、设计在注明需要复振时，应采用复振桩，复应振在第一次灌注混凝土初凝之前进行，复振桩充盈系数不小于 1.6。相应桩径可按 D=1.26d 计算。9、打桩流水顺序采用退打措施，以防止桩身挤断和被设备压断。10、施工过程中应经常复核轴线，保证桩位准确，观测桩顶和地面有无隆起及水平位移。11、预制钢筋混凝土桩尖必须保证质量，尺寸和钢筋布置应符合设计要求。（12）砼灌注充盈系数不得小于 1.1。允许偏差（mm）检验方法:主筋间距±10，箍筋 间距 ±20，加强箍间距±50，钢筋笼长度±100被交底人: 年 月 日交底人:刘品华 2010 年 8 月 20 日浙江城投建设有限公司镇海新城骆兴西路南侧一、二号地块Ⅱ标段项目部技术交底项目名称镇压海新城骆兴西路南侧 1、2 号地块Ⅱ标段交底部位桩基工程交底班组钻孔灌注桩施工班组交底内容:...
