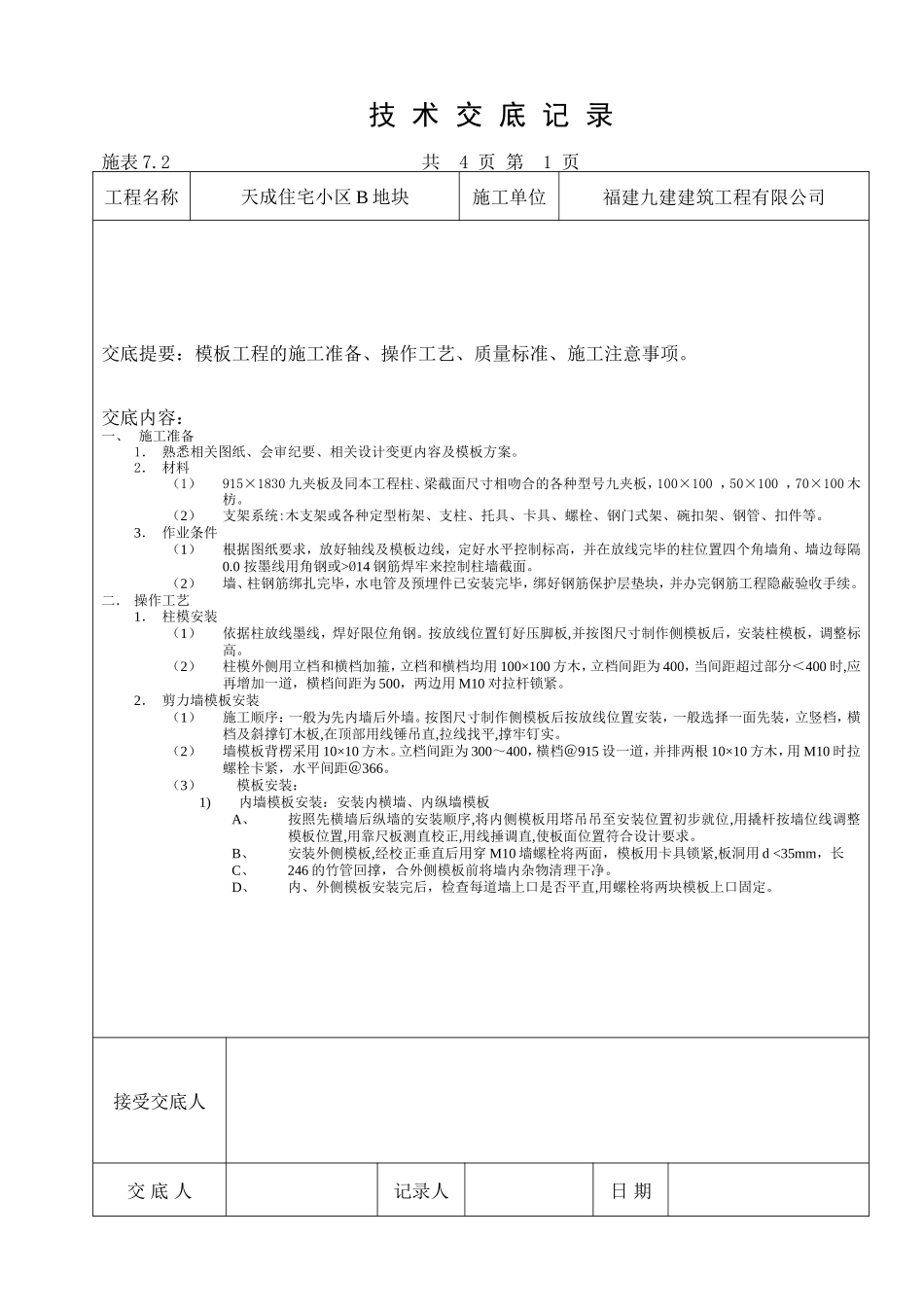

技 术 交 底 记 录施表 7.2 共 4 页 第 1 页工程名称天成住宅小区 B 地块施工单位福建九建建筑工程有限公司交底提要：模板工程的施工准备、操作工艺、质量标准、施工注意事项。交底内容：一、 施工准备1． 熟悉相关图纸、会审纪要、相关设计变更内容及模板方案。2． 材料（1）915×1830 九夹板及同本工程柱、梁截面尺寸相吻合的各种型号九夹板，100×100 ，50×100 ，70×100 木枋。（2）支架系统:木支架或各种定型桁架、支柱、托具、卡具、螺栓、钢门式架、碗扣架、钢管、扣件等。3． 作业条件（1）根据图纸要求，放好轴线及模板边线，定好水平控制标高，并在放线完毕的柱位置四个角墙角、墙边每隔0.0 按墨线用角钢或>Ø14 钢筋焊牢来控制柱墙截面。 （2）墙、柱钢筋绑扎完毕，水电管及预埋件已安装完毕，绑好钢筋保护层垫块，并办完钢筋工程隐蔽验收手续。二． 操作工艺1． 柱模安装（1）依据柱放线墨线，焊好限位角钢。按放线位置钉好压脚板,并按图尺寸制作侧模板后，安装柱模板，调整标高。（2）柱模外侧用立档和横档加箍，立档和横档均用 100×100 方木，立档间距为 400，当间距超过部分＜400 时,应再增加一道，横档间距为 500，两边用 M10 对拉杆锁紧。 2． 剪力墙模板安装（1）施工顺序：一般为先内墙后外墙。按图尺寸制作侧模板后按放线位置安装，一般选择一面先装，立竖档，横档及斜撑钉木板,在顶部用线锤吊直,拉线找平,撑牢钉实。（2）墙模板背楞采用 10×10 方木。立档间距为 300～400，横档＠915 设一道，并排两根 10×10 方木，用 M10 时拉螺栓卡紧，水平间距＠366。（3） 模板安装：1)内墙模板安装：安装内横墙、内纵墙模板A、按照先横墙后纵墙的安装顺序,将内侧模板用塔吊吊至安装位置初步就位,用撬杆按墙位线调整模板位置,用靠尺板测直校正,用线捶调直,使板面位置符合设计要求。B、安装外侧模板,经校正垂直后用穿 M10 墙螺栓将两面，模板用卡具锁紧,板洞用 d <35mm，长C、246 的竹管回撑，合外侧模板前将墙内杂物清理干净。D、内、外侧模板安装完后，检查每道墙上口是否平直,用螺栓将两块模板上口固定。接受交底人交 底 人记录人日 期技 术 交 底 记 录施表 7.2 共 4 页 第 2 页工程名称天成住宅小区 B 地块施工单位福建九建建筑工程有限公司交底提要： 交底内容：2)外墙模板安装A、安装外墙内侧模板，按楼板上的位置线将模板就位找正,然后安装门窗洞口模板。B、外墙外侧模板,采用预制大模，用塔吊吊运安装，安装时，外墙穿螺栓采用墙宽内侧焊限位钢筋头口一次性螺栓。模板放在脚手架上或预埋铁件(钢筋)上,将模板就位,穿螺栓紧固校正。C、根据模板设计要求安装墙模的拉杆或斜撑，竖向@366 设一道立档,横向@915 设一道 M12 对拉螺栓。一般内墙可在两侧加斜撑，若为外墙，应在内侧同时安装一道拉杆和上、中、下三道斜撑，边安装边校正其和垂直度。梁模板安装（1）、梁底模板：按设计标高调整门架支柱的标高，大龙骨采用 10×150 方木，间距 120，小龙骨采用 10×10 方木，间距400。然后安装梁底模板，并拉线找平。当梁底板跨度大于及等于 4 米时，跨中梁底处应按设计要求起拱，无设计要求时，起拱高度为梁跨度的 2／1000，主次梁交接时，先主梁起拱后次梁起拱。（2）梁侧模板：根据墨线安装梁侧模板、压脚板、斜支撑等，梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁来确定。（3）梁高超过 750㎜时，梁侧模宜加穿梁螺栓加固。2.板模板安装（1）在柱子上弹出轴线、梁柱边线和水平线。（2）根据模板的排列图架设支柱和龙骨，间距要符合模板设计和施工方案的规定，一般情况下，采用可调式钢支顶其间距，支柱与龙骨的间距，一般支柱间距为 1200×1800 门架，大龙骨为 10×15 方木，间距为 1200mm，小龙骨为 10×10 方木，间距 400㎜，支柱排列要考虑设置施工通道。（3）通线调节支柱的高度，将大龙骨找平，架设小龙骨。铺模板时可从四周铺起，在中间收口，钉板时只要在两端及接头处钉牢，中间尽量少钉或不钉以利于拆模。模板拼缝须严密，以免漏浆。5. 楼梯模板安装：楼梯...
