某教学楼模板分项工程技术交底--技术交底

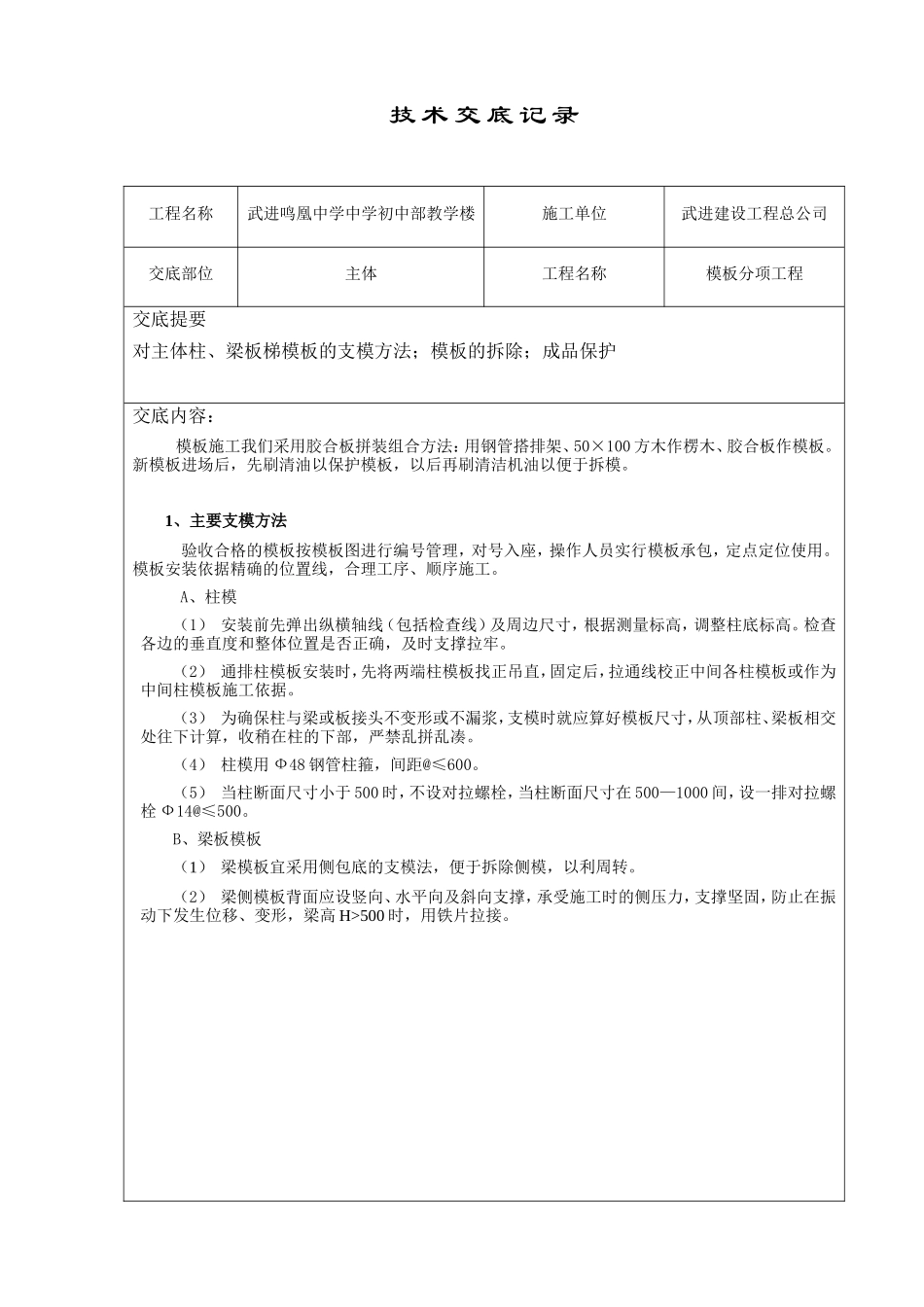

技 术 交 底 记 录工程名称武进鸣凰中学中学初中部教学楼施工单位武进建设工程总公司交底部位主体工程名称模板分项工程交底提要对主体柱、梁板梯模板的支模方法；模板的拆除；成品保护交底内容：模板施工我们采用胶合板拼装组合方法：用钢管搭排架、50×100 方木作楞木、胶合板作模板。新模板进场后，先刷清油以保护模板，以后再刷清洁机油以便于拆模。1、主要支模方法验收合格的模板按模板图进行编号管理，对号入座，操作人员实行模板承包，定点定位使用。模板安装依据精确的位置线，合理工序、顺序施工。A、柱模（1） 安装前先弹出纵横轴线（包括检查线）及周边尺寸，根据测量标高，调整柱底标高。检查各边的垂直度和整体位置是否正确，及时支撑拉牢。（2） 通排柱模板安装时，先将两端柱模板找正吊直，固定后，拉通线校正中间各柱模板或作为中间柱模板施工依据。（3） 为确保柱与梁或板接头不变形或不漏浆，支模时就应算好模板尺寸，从顶部柱、梁板相交处往下计算，收稍在柱的下部，严禁乱拼乱凑。（4） 柱模用 Ф48 钢管柱箍，间距@≤600。（5） 当柱断面尺寸小于 500 时，不设对拉螺栓，当柱断面尺寸在 500—1000 间，设一排对拉螺栓 Ф14@≤500。B、梁板模板（1） 梁模板宜采用侧包底的支模法，便于拆除侧模，以利周转。（2） 梁侧模板背面应设竖向、水平向及斜向支撑，承受施工时的侧压力，支撑坚固，防止在振动下发生位移、变形，梁高 H>500 时，用铁片拉接。（3） 跨度在 4m 及大于 4m 时应起拱，底层起拱 3‰,二层及以上起拱 1‰。（4） 顶撑要确保稳定，用纵横水平系杆连牢，间距不大于 1.5m,布置剪刀撑和抛撑。当顶撑支承在楼板上时，要求用 100×200 厚统长木板垫好，并设扫地杆，防止剪切破坏。底层顶撑支承在回填土上时，回填土必须分层夯实，表面填 200 厚碎石，四周开挖排水沟，顶撑下用 100×200 统长木板垫好，并设扫地杆。C、楼梯模板（1） 楼梯模板根据设计标高放样，找好平面标高，施工步骤为：安装平台梁及平台与基础模板——安装楼梯底模板，并完成楼梯支模体系——安装楼梯外帮侧板——安装踏步板。（2） 支撑底板隔栅间距 500，横托木间距 1m，托木两端用斜支撑，用木楔楔紧，斜撑用牵杠互相拉牢，高度与踏步口齐。（3） 外帮侧板应先在内侧弹出楼梯底板厚度线，用套板画出踏步侧板位置线，钉好固定踏步侧板的档木。（4） 梯步高度要均匀一致，踏步侧板下口钉小支撑，以保证踏步侧板的稳固，楼梯扶手栏杆预埋件应按设计位置预埋正确。（5） 楼梯的支模应考虑施工人员的上下通行，立杆、横杆应规定位置及高度，便于通行。2、模板拆除（1） 非承重的侧面模板，应在砼强度能保证其表面棱角不因拆模而损坏时拆除。（2） 承重的模板应在与结构同条件养护的试块达到规定强度时方可拆除。（3） 拆模时应先支的后拆，后支的先拆，先拆除非承重部份，后拆除承重部分，复杂的模板拆除事先制作方案。（4） 拆除梁模板时，应从跨中开始，分别拆向两端。（5） 在拆除过程中，如发现质量、安全等问题，暂停拆除，经处理后方可继续拆模。3、成品保护（1） 模板及支撑系统应按使用的不同层次部位和先后顺序进行编序堆放，以便安装、拆卸，提高综合利用率，还应注意在堆放中，应留出空地或交通道路，以便取用。（2） 模板堆放一般以平卧为主，每堆材料不宜过多，露天堆放应防腐、防水、防雨，并应设置消防箱，做好防火措施。（3） 模板与砼的接触面应清理干净并涂刷脱模剂。（4） 平台模板安装后，吊运的钢管、钢筋等材料应限量，均匀分散在模板上，严禁超载和集中堆放，模板要有专人看护。（5） 模板工程经验收合格后，在浇筑砼时应指定专人负责检查，如发现异常现象应及时修整加固。技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档.
