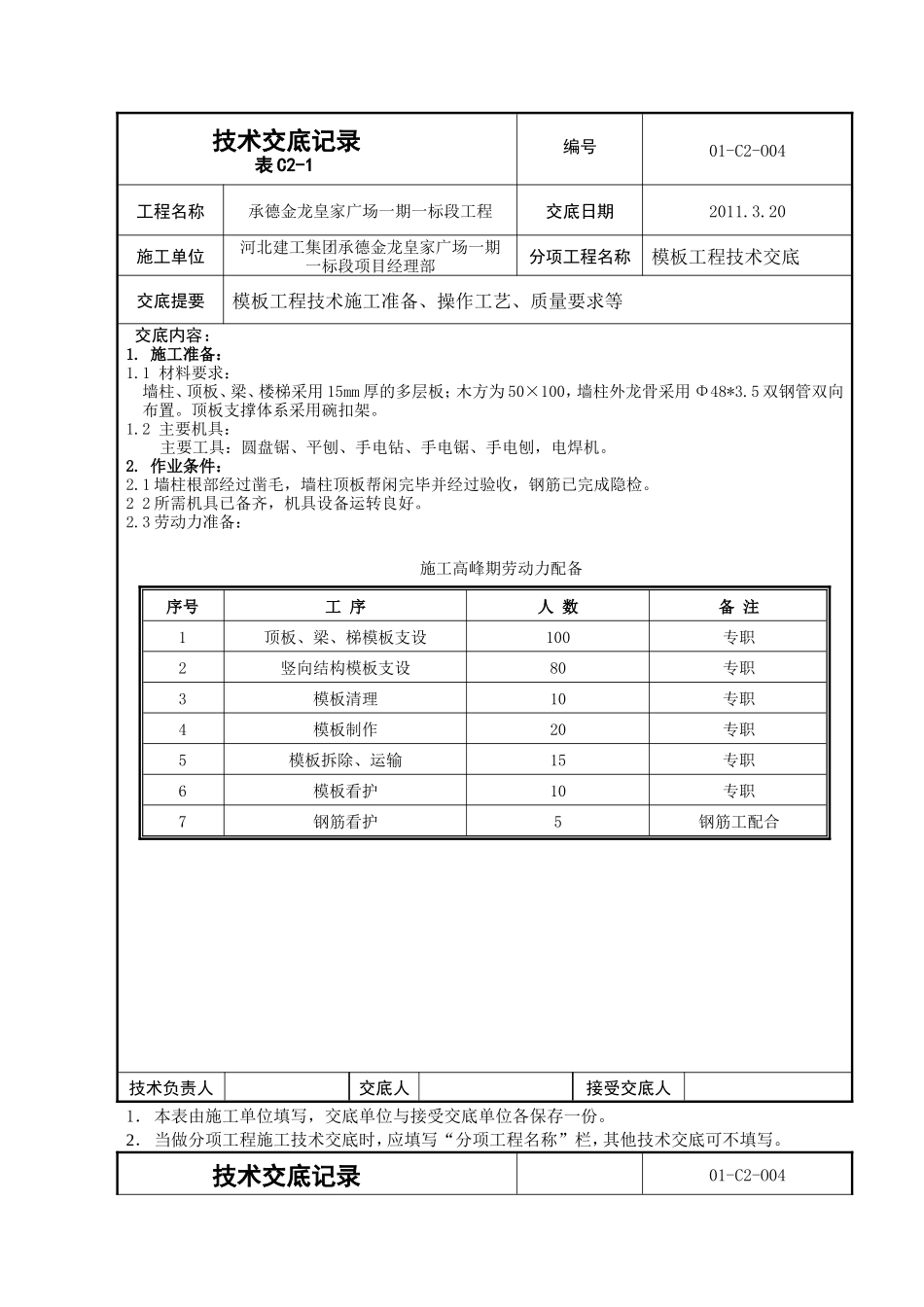

技术交底记录表 C2-1编号01-C2-O04工程名称承德金龙皇家广场一期一标段工程交底日期2011.3.20施工单位河北建工集团承德金龙皇家广场一期一标段项目经理部分项工程名称模板工程技术交底交底提要模板工程技术施工准备、操作工艺、质量要求等交底内容：1. 施工准备：1.1 材料要求：墙柱、顶板、梁、楼梯采用 15mm 厚的多层板；木方为 50×100，墙柱外龙骨采用 Φ48*3.5 双钢管双向布置。顶板支撑体系采用碗扣架。1.2 主要机具：主要工具：圆盘锯、平刨、手电钻、手电锯、手电刨，电焊机。2. 作业条件：2.1 墙柱根部经过凿毛，墙柱顶板帮闲完毕并经过验收，钢筋已完成隐检。2 2 所需机具已备齐，机具设备运转良好。2.3 劳动力准备：施工高峰期劳动力配备序号工 序人 数备 注1顶板、梁、梯模板支设100专职2竖向结构模板支设80专职3模板清理10专职4模板制作20专职5模板拆除、运输15专职6模板看护10专职7钢筋看护5钢筋工配合技术负责人交底人接受交底人1．本表由施工单位填写，交底单位与接受交底单位各保存一份。2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录01-C2-O04表 C2-1编号工程名称承德金龙皇家广场一期一标段工程交底日期2011.3.20施工单位河北建工集团承德金龙皇家广场一期一标段项目经理部分项工程名称模板工程技术交底交底提要模板工程技术施工准备、操作工艺、质量要求等交底内容：3. 主要施工方法及措施：本工程的模板支设采用分段流水支设，具体布置图建施工方案。3.1 混凝土墙体模板地上外墙、地下外墙、内隔墙等采用覆膜多层板与方木现场拼制的组合模。模板面板采用用 15mm厚覆膜多层板，背楞为 50×100mm 方木，中心间距不大于 250mm，竖向放置。次龙骨采用 Ф48 壁厚 3.5mm的脚手管，间距 600mm，主龙骨采用双排 2Ф48 壁厚 3.5mm 的脚手管，间距 600mm。穿墙螺栓 Ф16 圆钢滚压而成，间距 500×500mm。如下图：技术负责人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编号01-C2-O04工程名称承德金龙皇家广场一期一标段工程交底日期2011.3.20施工单位河北建工集团承德金龙皇家广场一期一标段项目经理部分项工程名称模板工程技术交底交底提要模板工程技术施工准备、操作工艺、质量要求等交底内容：3.1.1 墙模安装工艺流程 安装前检查、清扫→安装预留洞口模板→一侧墙模就位并临时固定→安装斜撑→放置穿墙螺栓及套筒→安装另一侧墙体模板→安装斜撑→穿墙螺栓就位连接→模板位置及垂直度调整→紧固穿墙螺栓→斜撑固定3.1.2 墙体模板施工 （1）检查墙体模板定位尺寸线及 50cm 检查线，清扫墙体，检查脱模剂涂刷情况，安装预留洞口模板及预埋件。（3）沿墙体两侧用碗扣杆搭设操作脚手架，脚手杆立杆间距及步距不超过 1.5m，距地面 200mm 处设置扫地杆。脚手板两端须用双股 8＃铅丝与小横杆牢固绑扎。两块脚手板板端探出长度不得超过 150mm。操作面脚手板边缘与墙体模板定位线水平间距保证有 30cm 工作面，以便于安装模板。（（4）当墙体模板的支承面混凝土不平整时，接触面应先用 1：3 水泥砂浆垫平。在模板与混凝土支承面接触部分贴 50mm×15mm 海绵条，防止出现烂根。贴海绵条时要順直，注意不凸出柱模面板，以免影响混凝土成型质量。5）清除作业面的杂物，清扫干净混凝土浇筑面。（6）将一侧墙体模板按位置线吊装就位，安装斜撑临时支撑模板。使其稳定坐落于基准面上。（7）有抗渗防水要求的墙体采用采止水螺栓，内墙对拉（对拉螺栓外套 PVC 套管，拆模螺栓可重复使用）。（8）安装墙体另一侧模板，安装支撑临时固定。（9）将 Φ16 穿墙螺栓穿过螺栓孔，两端带上扣件和螺母初步固定。穿墙螺栓间距 600×600mm。技术负责人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。技术交底记录表 C2-1编号01-C2-O04工程名称承德金龙皇家广场一期一标段工程交底日期2011.3.20施工单位河北建工集团承...
