某广场加固土旋喷桩技术交底--技术交底

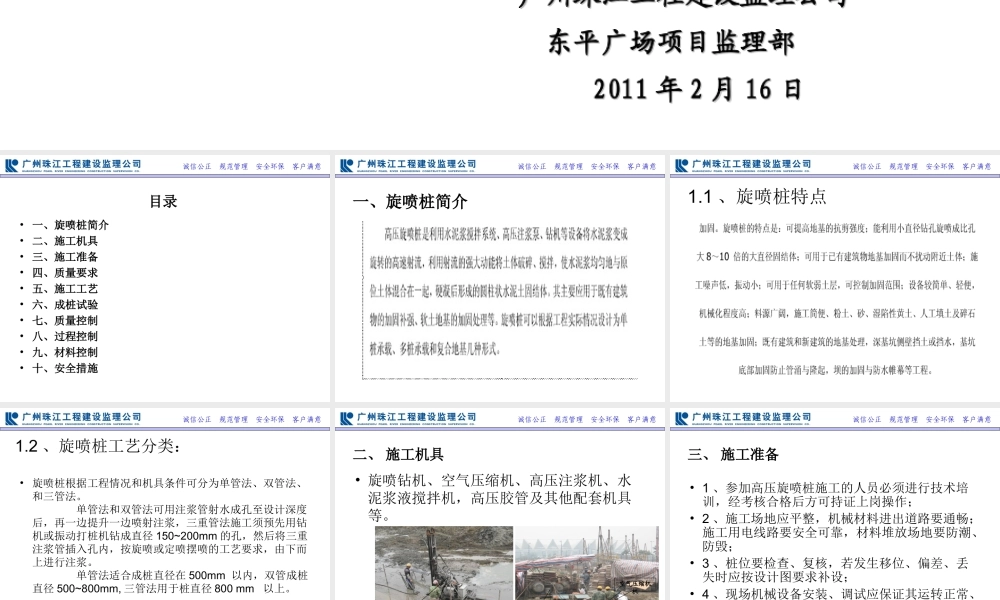

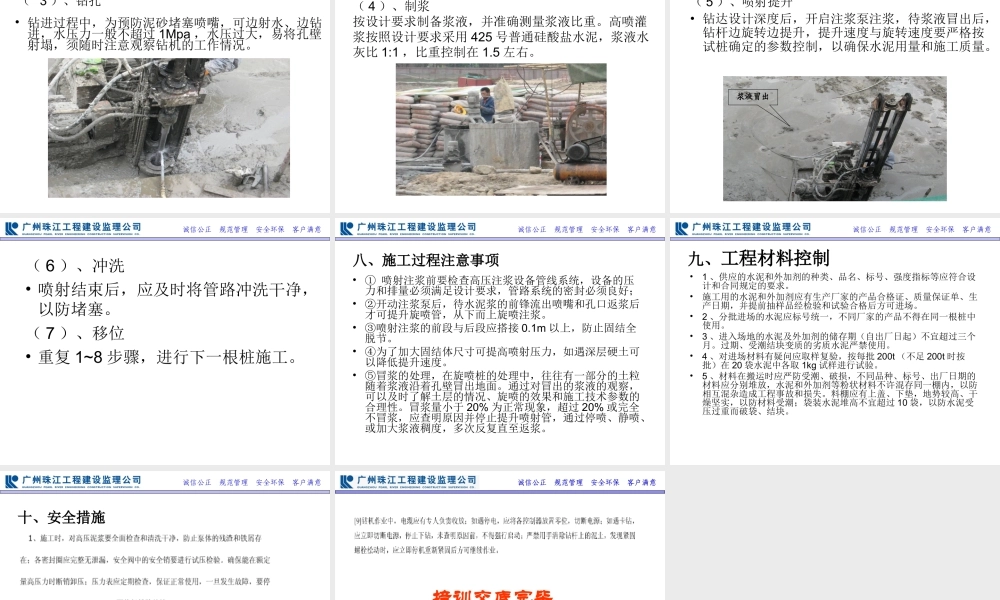

诚信公正 规范管理 安全环保 客户满意 2011 2011 年年 22 月月 1616 日日珠江监理 东平广场项目监理部 东平广场项目监理部东平广场 A 区加固土旋喷桩技术交底广州珠江工程建设监理公司广州珠江工程建设监理公司诚信公正 规范管理 安全环保 客户满意目录• 一、旋喷桩简介• 二、施工机具• 三、施工准备• 四、质量要求• 五、施工工艺• 六、成桩试验• 七、质量控制• 八、过程控制• 九、材料控制• 十、安全措施诚信公正 规范管理 安全环保 客户满意一、旋喷桩简介诚信公正 规范管理 安全环保 客户满意1.1 、旋喷桩特点诚信公正 规范管理 安全环保 客户满意1.2 、旋喷桩工艺分类：• 旋喷桩根据工程情况和机具条件可分为单管法、双管法、和三管法。 单管法和双管法可用注浆管射水成孔至设计深度后，再一边提升一边喷射注浆，三重管法施工须预先用钻机或振动打桩机钻成直径 150~200mm 的孔，然后将三重注浆管插入孔内，按旋喷或定喷摆喷的工艺要求，由下而上进行注浆。 单管法适合成桩直径在 500mm 以内，双管成桩直径 500~800mm, 三管法用于桩直径 800 mm 以上。诚信公正 规范管理 安全环保 客户满意二、 施工机具• 旋喷钻机、空气压缩机、高压注浆机、水泥浆液搅拌机，高压胶管及其他配套机具等。 旋喷钻机高压注浆机空气压缩机机诚信公正 规范管理 安全环保 客户满意三、 施工准备• 1 、参加高压旋喷桩施工的人员必须进行技术培训，经考核合格后方可持证上岗操作；• 2 、施工场地应平整，机械材料进出道路要通畅；施工用电线路要安全可靠，材料堆放场地要防潮、防毁；• 3 、桩位要检查、复核，若发生移位、偏差、丢失时应按设计图要求补设；• 4 、现场机械设备安装、调试应保证其运转正常、性能良好、配套完整，并经认可后方可使用。诚信公正 规范管理 安全环保 客户满意四、质量要求诚信公正 规范管理 安全环保 客户满意五、 施工工艺1 、 工艺流程： 诚信公正 规范管理 安全环保 客户满意六、试桩•（ 1 ）、开工前，首先选一开阔地，定出一个桩位，然后钻机钻孔，高喷设备就位，以设计的主要技术参数进行试喷试验，依据现场试喷开挖后情况，确定水泥掺量、水灰比、喷浆压力、单位时间喷浆量、提升速度、旋转速度等施工主要技术参数。•（ 2 ）、试桩成桩后 7d 内监理工程师应会同承建商钻取桩身土样，观察记录搅拌的均匀程度，并用触探击数的对比法判断桩身强度；试桩成桩 28d 后可采用动测试验，查明桩身质量；•（ 3 ）、试桩中监理工程师应旁站监理、监督施工单位按设计的加固料水灰比、添加剂的品种和数量、有效桩长和桩顶标高进行施工，对水泥掺量、水灰比、浆液比重、喷浆压力、单位时间喷浆量、提升速度、旋转速度等，做好施工记录；•（ 4 ）、监理工程师在施工单位提交试桩报告后，根据试桩资料会同业主和设计单位进行审核，若该项工程的施工工艺流程能满足设计要求，则可共同签字认可用于正式施工。如未能满足时则应对其流程进行修改调整。诚信公正 规范管理 安全环保 客户满意诚信公正 规范管理 安全环保 客户满意七、工序质量的监控• （ 1 ）、开工前准备• ① 按设计要求放线定孔位，反复丈量孔距，每孔误差不大于 5cm ，用钢筋固定，并准确测量孔口地面高程，经业主、设计、监理多方核验认可。• ②上岗作业人员必须明确试桩和正式确定的施工工艺流程及其各自控制的施工技术参数，分工明确，指挥配合协调统一。• ③机械设备运转正常、性能良好、输浆管路连接严密。• ④水泥及其外加剂质量符合要求，受潮、结块材料严禁使用。诚信公正 规范管理 安全环保 客户满意（ 2 ）钻机就位• 钻机必须进行调平对准桩位，机座要平稳，立轴和转盘与孔位对中，倾角误差不得大于 0.5% 。 诚信公正 规范管理 安全环保 客户满意（ 3 ）、钻孔• 钻进过程中，为预防泥砂堵塞喷嘴，可边射水、边钻进，水压力一般不超过 1Mpa ，水压过大，易将孔壁射塌，须随时注意观察钻机的工作情况。诚信公正 规范管理 安全环保 客户满意（ 4...
