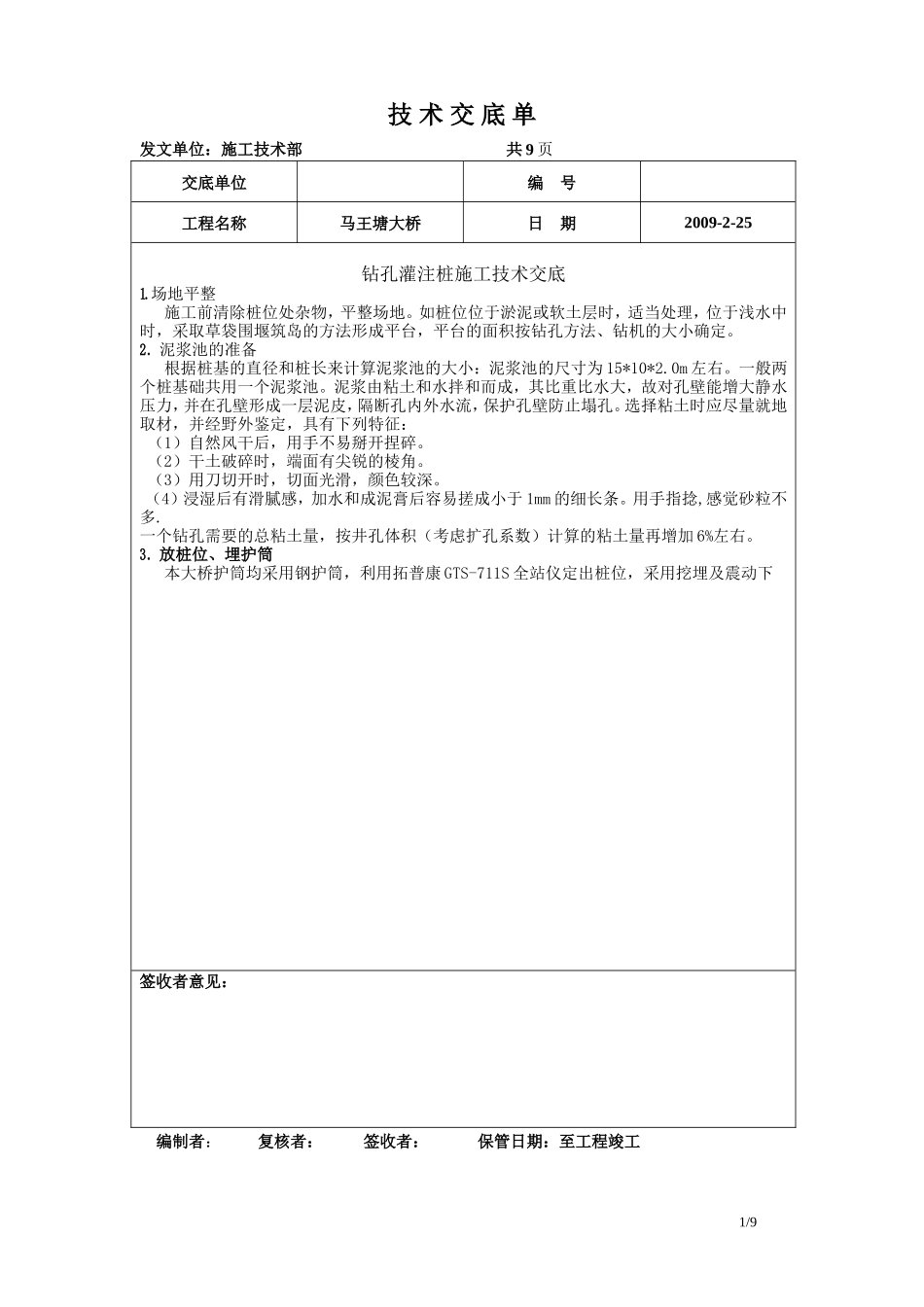

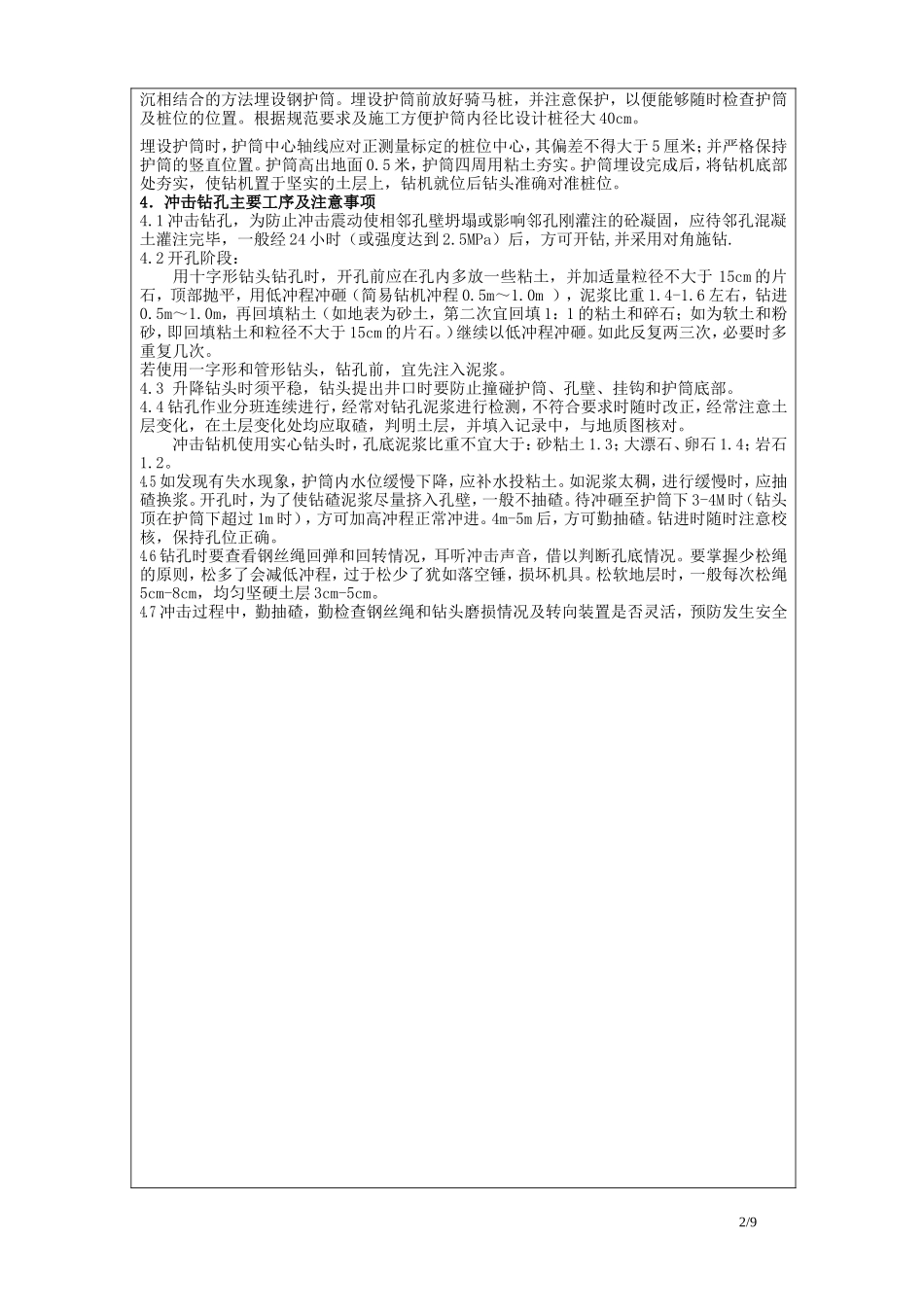

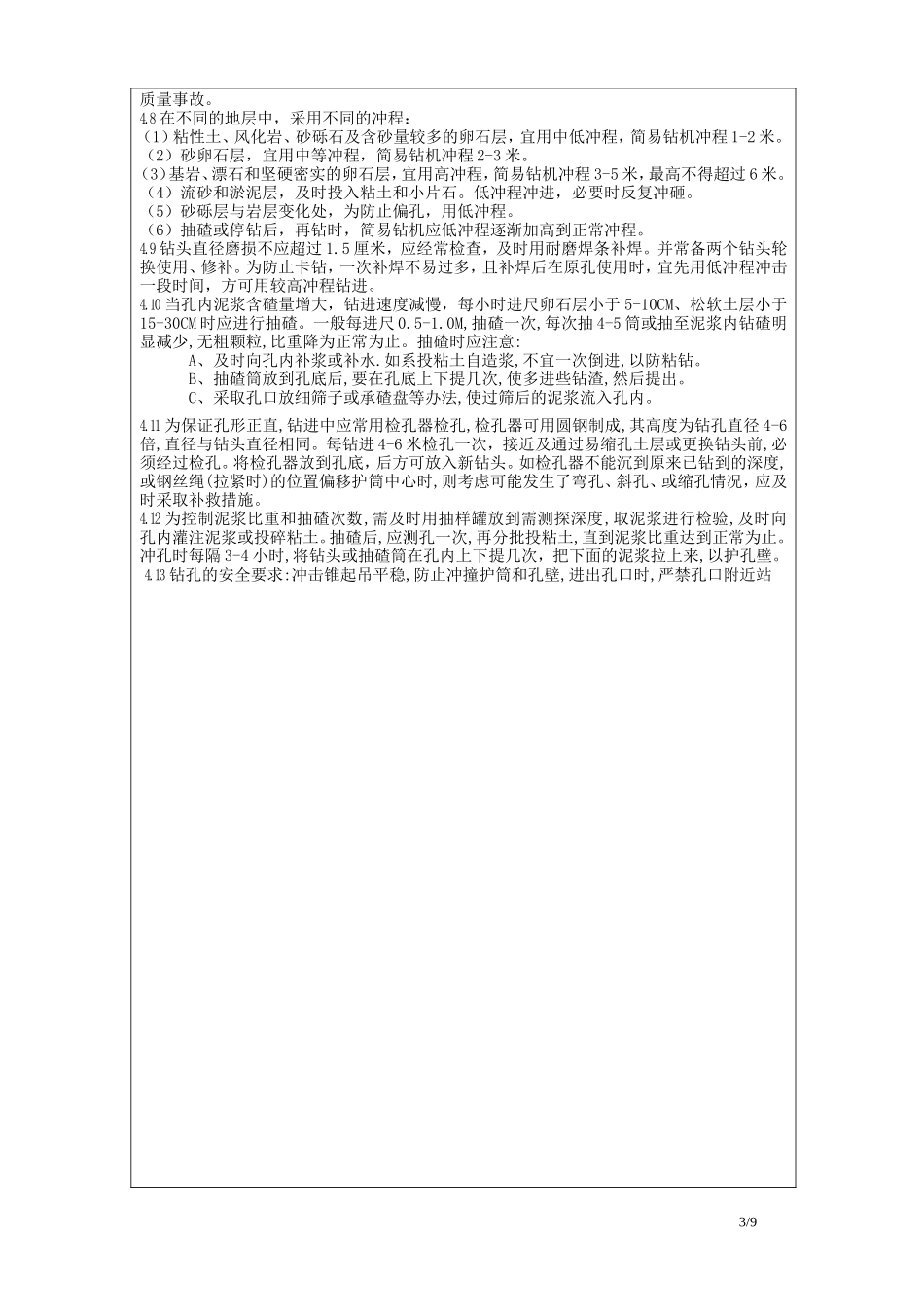

技 术 交 底 单发文单位：施工技术部 共 9 页交底单位编 号工程名称马王塘大桥日 期2009-2-25钻孔灌注桩施工技术交底1.场地平整 施工前清除桩位处杂物，平整场地。如桩位位于淤泥或软土层时，适当处理，位于浅水中时，采取草袋围堰筑岛的方法形成平台，平台的面积按钻孔方法、钻机的大小确定。2．泥浆池的准备 根据桩基的直径和桩长来计算泥浆池的大小：泥浆池的尺寸为 15*10*2.0m 左右。一般两个桩基础共用一个泥浆池。泥浆由粘土和水拌和而成，其比重比水大，故对孔壁能增大静水压力，并在孔壁形成一层泥皮，隔断孔内外水流，保护孔壁防止塌孔。选择粘土时应尽量就地取材，并经野外鉴定，具有下列特征： （1）自然风干后，用手不易掰开捏碎。 （2）干土破碎时，端面有尖锐的棱角。 （3）用刀切开时，切面光滑，颜色较深。（4）浸湿后有滑腻感，加水和成泥膏后容易搓成小于 1mm 的细长条。用手指捻,感觉砂粒不多.一个钻孔需要的总粘土量，按井孔体积（考虑扩孔系数）计算的粘土量再增加 6%左右。3．放桩位、埋护筒 本大桥护筒均采用钢护筒，利用拓普康 GTS-711S 全站仪定出桩位，采用挖埋及震动下签收者意见：编制者： 复核者： 签收者： 保管日期：至工程竣工1/9沉相结合的方法埋设钢护筒。埋设护筒前放好骑马桩，并注意保护，以便能够随时检查护筒及桩位的位置。根据规范要求及施工方便护筒内径比设计桩径大 40cm。埋设护筒时，护筒中心轴线应对正测量标定的桩位中心，其偏差不得大于 5 厘米；并严格保持护筒的竖直位置。护筒高出地面 0.5 米，护筒四周用粘土夯实。护筒埋设完成后，将钻机底部处夯实，使钻机置于坚实的土层上，钻机就位后钻头准确对准桩位。 4．冲击钻孔主要工序及注意事项4.1 冲击钻孔，为防止冲击震动使相邻孔壁坍塌或影响邻孔刚灌注的砼凝固，应待邻孔混凝土灌注完毕，一般经 24 小时（或强度达到 2.5MPa）后，方可开钻,并采用对角施钻.4.2 开孔阶段： 用十字形钻头钻孔时，开孔前应在孔内多放一些粘土，并加适量粒径不大于 15cm 的片石，顶部抛平，用低冲程冲砸（简易钻机冲程 0.5m～1.0m ），泥浆比重 1.4-1.6 左右，钻进0.5m～1.0m，再回填粘土（如地表为砂土，第二次宜回填 1：1 的粘土和碎石；如为软土和粉砂，即回填粘土和粒径不大于 15cm 的片石。）继续以低冲程冲砸。如此反复两三次，必要时多重复几次。若使用一字形和管形钻头，钻孔前，宜先注入泥浆。4.3 升降钻头时须平稳，钻头提出井口时要防止撞碰护筒、孔壁、挂钩和护筒底部。4.4 钻孔作业分班连续进行，经常对钻孔泥浆进行检测，不符合要求时随时改正，经常注意土层变化，在土层变化处均应取碴，判明土层，并填入记录中，与地质图核对。冲击钻机使用实心钻头时，孔底泥浆比重不宜大于：砂粘土 1.3；大漂石、卵石 1.4；岩石1.2。4.5 如发现有失水现象，护筒内水位缓慢下降，应补水投粘土。如泥浆太稠，进行缓慢时，应抽碴换浆。开孔时，为了使钻碴泥浆尽量挤入孔壁，一般不抽碴。待冲砸至护筒下 3-4M 时（钻头顶在护筒下超过 1m 时），方可加高冲程正常冲进。4m-5m 后，方可勤抽碴。钻进时随时注意校核，保持孔位正确。4.6 钻孔时要查看钢丝绳回弹和回转情况，耳听冲击声音，借以判断孔底情况。要掌握少松绳的原则，松多了会减低冲程，过于松少了犹如落空锤，损坏机具。松软地层时，一般每次松绳5cm-8cm，均匀坚硬土层 3cm-5cm。4.7 冲击过程中，勤抽碴，勤检查钢丝绳和钻头磨损情况及转向装置是否灵活，预防发生安全2/9质量事故。4.8 在不同的地层中，采用不同的冲程： （1）粘性土、风化岩、砂砾石及含砂量较多的卵石层，宜用中低冲程，简易钻机冲程 1-2 米。（2）砂卵石层，宜用中等冲程，简易钻机冲程 2-3 米。（3）基岩、漂石和坚硬密实的卵石层，宜用高冲程，简易钻机冲程 3-5 米，最高不得超过 6 米。（4）流砂和淤泥层，及时投入粘土和小片石。低冲程冲进，必要时反复冲砸。（5）砂砾层与岩层变化处，为防止偏孔，用低冲程。（6）抽碴或停钻后，再钻时，简易钻机应低冲程逐渐加高到正常冲程。4.9 钻头直径磨...
