某大桥工程钻孔灌注桩技术交底--技术交底

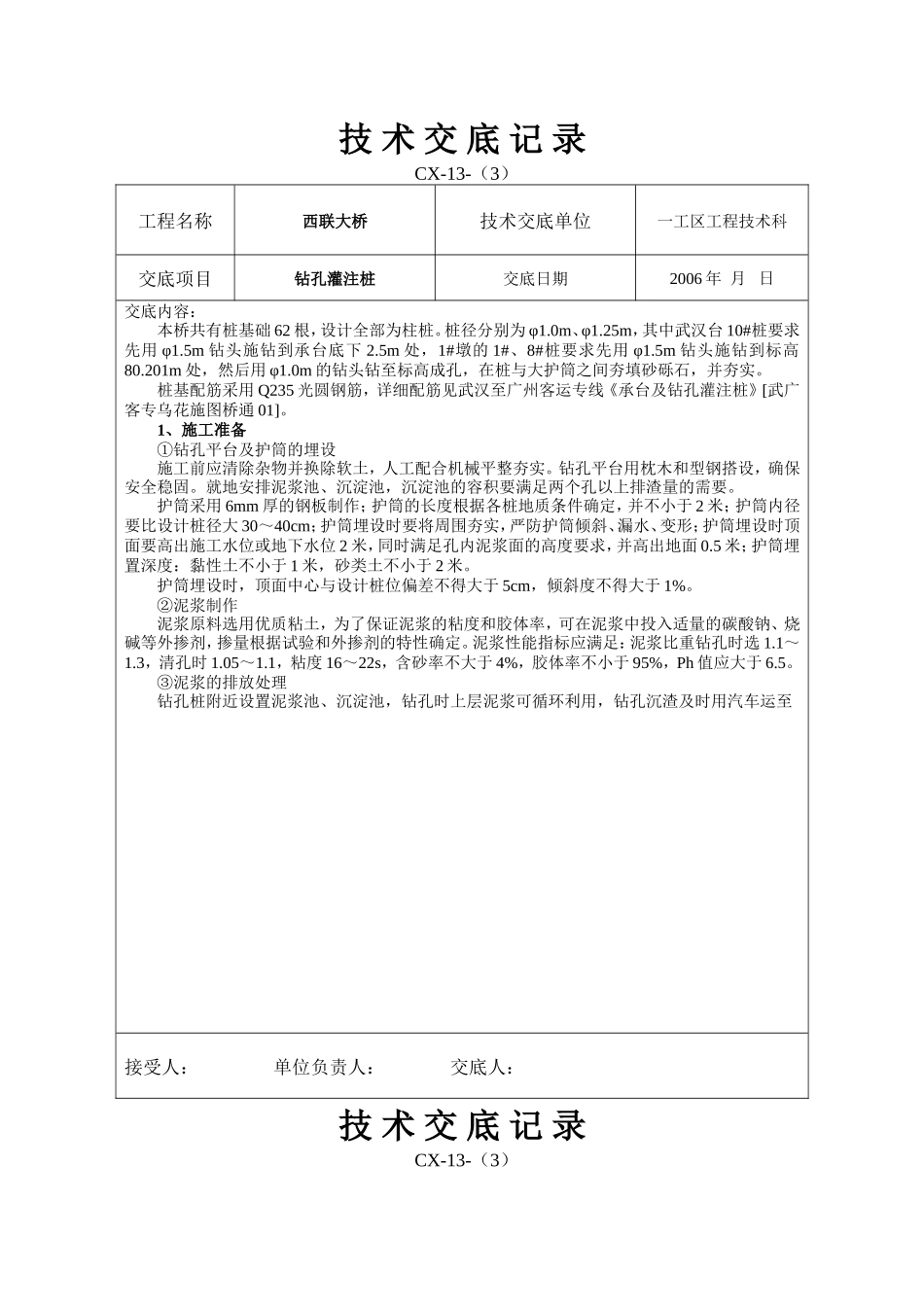

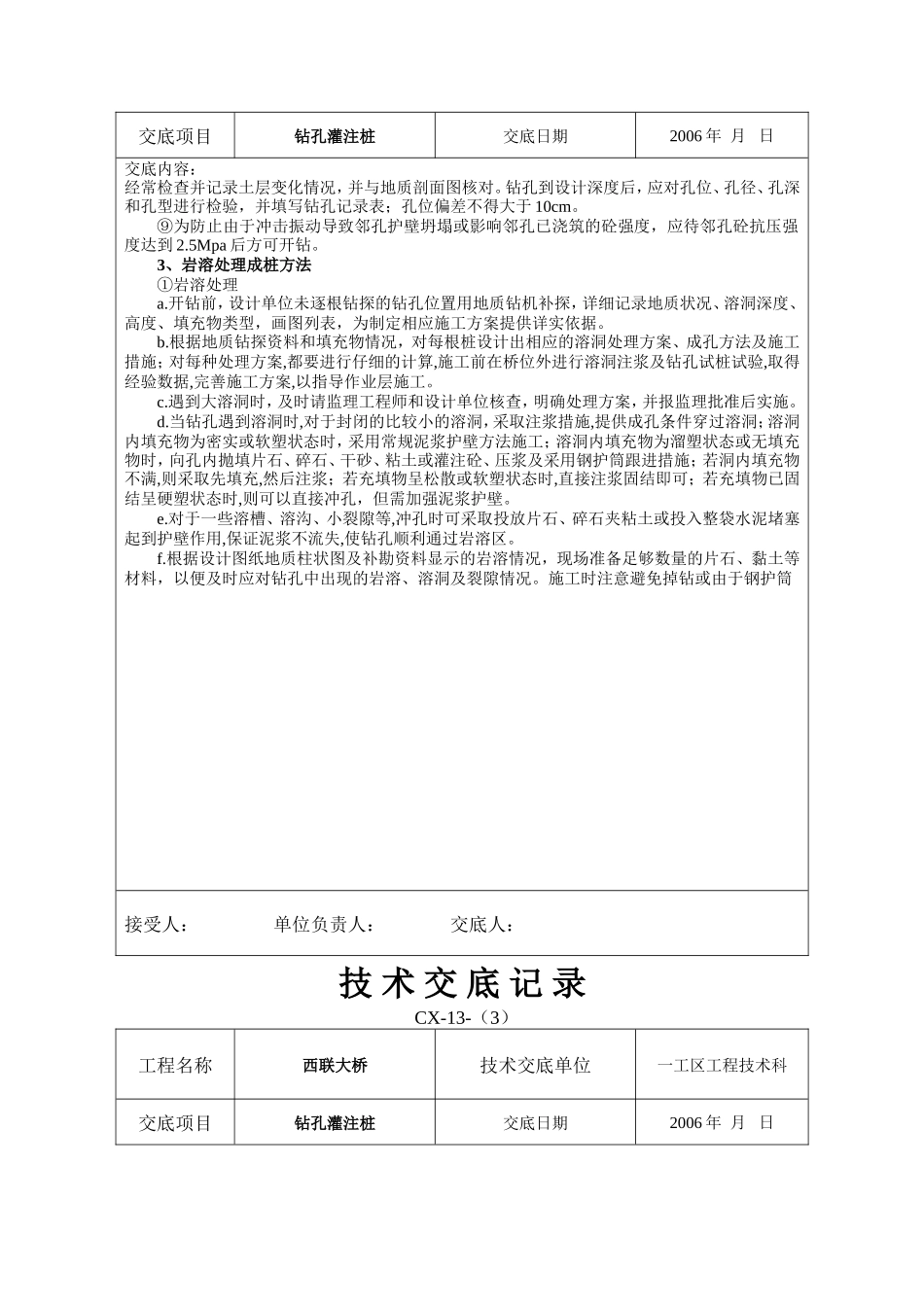

技 术 交 底 记 录 CX-13-（3）工程名称西联大桥技术交底单位一工区工程技术科交底项目钻孔灌注桩交底日期2006 年 月 日交底内容：本桥共有桩基础 62 根，设计全部为柱桩。桩径分别为 φ1.0m、φ1.25m，其中武汉台 10#桩要求先用 φ1.5m 钻头施钻到承台底下 2.5m 处，1#墩的 1#、8#桩要求先用 φ1.5m 钻头施钻到标高80.201m 处，然后用 φ1.0m 的钻头钻至标高成孔，在桩与大护筒之间夯填砂砾石，并夯实。桩基配筋采用 Q235 光圆钢筋，详细配筋见武汉至广州客运专线《承台及钻孔灌注桩》[武广客专乌花施图桥通 01]。1、施工准备①钻孔平台及护筒的埋设施工前应清除杂物并换除软土，人工配合机械平整夯实。钻孔平台用枕木和型钢搭设，确保安全稳固。就地安排泥浆池、沉淀池，沉淀池的容积要满足两个孔以上排渣量的需要。护筒采用 6mm 厚的钢板制作；护筒的长度根据各桩地质条件确定，并不小于 2 米；护筒内径要比设计桩径大 30～40cm；护筒埋设时要将周围夯实，严防护筒倾斜、漏水、变形；护筒埋设时顶面要高出施工水位或地下水位 2 米，同时满足孔内泥浆面的高度要求，并高出地面 0.5 米；护筒埋置深度：黏性土不小于 1 米，砂类土不小于 2 米。护筒埋设时，顶面中心与设计桩位偏差不得大于 5cm，倾斜度不得大于 1%。②泥浆制作泥浆原料选用优质粘土，为了保证泥浆的粘度和胶体率，可在泥浆中投入适量的碳酸钠、烧碱等外掺剂，掺量根据试验和外掺剂的特性确定。泥浆性能指标应满足：泥浆比重钻孔时选 1.1～1.3，清孔时 1.05～1.1，粘度 16～22s，含砂率不大于 4%，胶体率不小于 95%，Ph 值应大于 6.5。③泥浆的排放处理钻孔桩附近设置泥浆池、沉淀池，钻孔时上层泥浆可循环利用，钻孔沉渣及时用汽车运至接受人： 单位负责人： 交底人：技 术 交 底 记 录 CX-13-（3）工程名称西联大桥技术交底单位一工区工程技术科交底项目钻孔灌注桩交底日期2006 年 月 日交底内容：弃土场或指定地点，妥善处理，避免污染环境。2、钻孔作业①本桥桩基均为嵌岩柱桩，根据地质情况采用冲击钻机成孔。钻机就位前所有零部件须检查及整修，钻头直径必须满足钻孔要求，钻机底座平整牢固，钻机安装稳定可靠，不得产生位移和沉陷。开钻前钻机顶部应用缆风绳对称拉紧，钻头与护筒中心偏差不得大于 5cm。②合理确定施工顺序，按照先外围桩后中间桩、先长桩后短桩顺序施工；对有溶洞的墩台，先安排含有较深、较大、较多溶洞的桩孔施工。③钻进开孔孔位必须准确，应使初成孔壁竖直、圆顺、坚实。开钻时采用低锤轻打，高频率小冲程原则，起、落钻头速度要均匀，不得过猛或骤然变速，确保成孔质量。钻进过程中要勤松绳和适量松绳，不得打空锤；钻岩过程中要勤排渣清孔，以使钻头经常冲击新鲜地层，加快钻进速度。每次松绳量应按地质情况、钻头形式、钻头重量决定。④吊钻头的钢丝绳必须选用同向捻制、柔软优质、无死弯和无断丝的，且安全系数不应小于12。钢丝绳与钻头之间须设转向装置并连结牢固，钻孔过程中应经常检查其状态及转动是否正常、灵活。主绳与钻头的钢丝绳搭接时，两根绳径应相同，捻扭方向必须一致。⑤钻孔工地应有备用钻头，检查发现钻孔的钻头直径磨耗超过 15mm 时应及时更换修补。更换新钻头前，应先检孔到孔底，确认钻孔正常时方可放入新钻头。⑥钻孔时，孔内水位宜高于护筒底脚 0.5 米以上或地下水位 1.5～2.0 米；在冲击钻进中取渣和停钻后，应及时向孔内补水或泥浆，保持孔内水头高度和泥浆比重及黏度。⑦冲击钻孔时，若遇到倾斜岩面，则回填粘土、小块片石并用小冲程冲砸，冲砸过程中一面挤石造壁，一面切削倾斜岩面，直至全断面进入岩石后正常钻进。⑧钻孔作业应连续进行，因故停钻时，应将钻头提出孔外，孔口应加护盖。钻孔过程中应接受人： 单位负责人： 交底人：技 术 交 底 记 录 CX-13-（3）工程名称西联大桥技术交底单位一工区工程技术科交底项目钻孔灌注桩交底日期2006 年 月 日交底内容：经常检查并记录土层变化情况，并与地质剖面图核对。钻孔到设计深度后，应对孔位、孔径、孔深和孔型进行检验，...
