模板工程施工技术、安全交底--技术交底

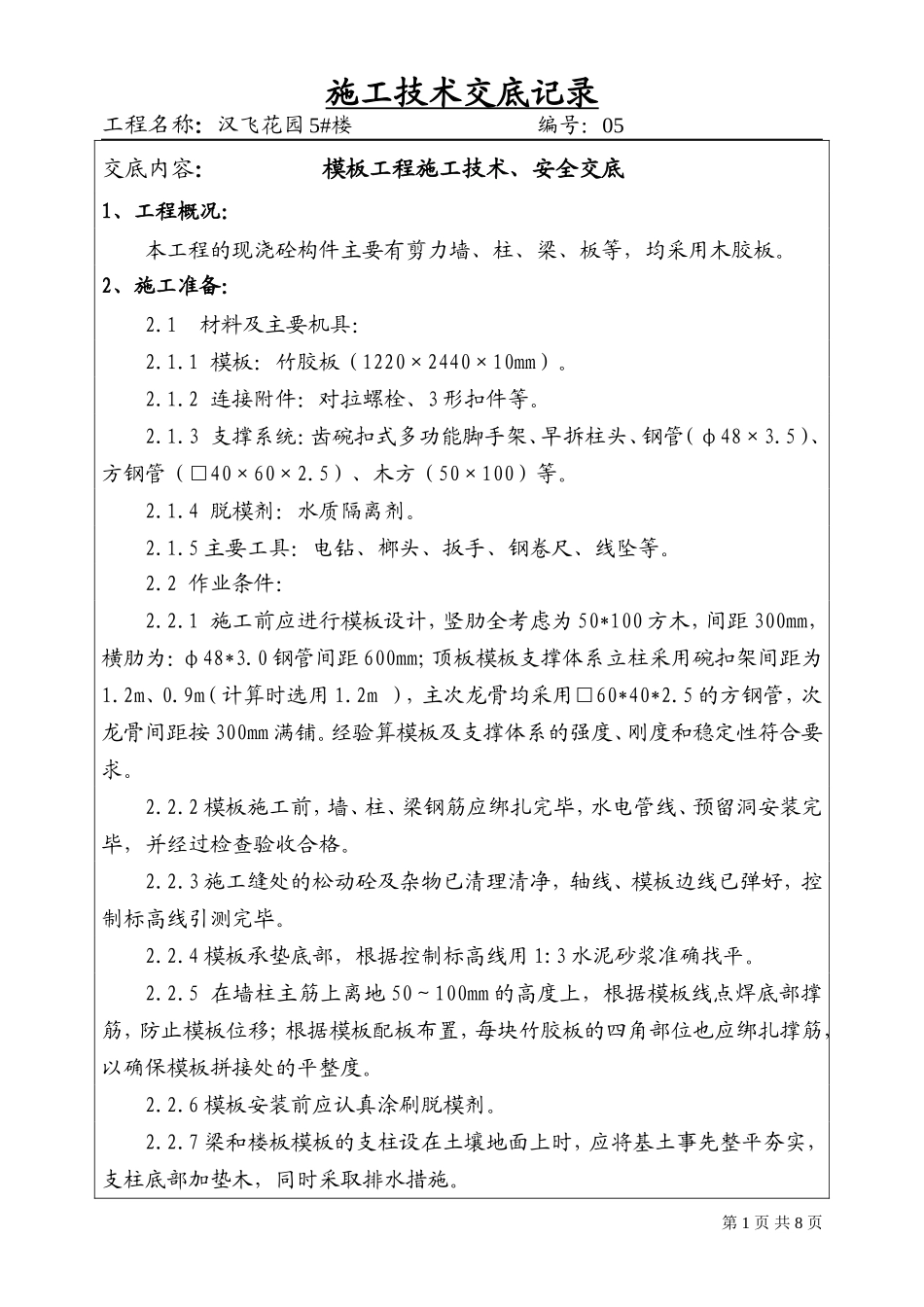

施工技术交底记录工程名称：汉飞花园 5#楼 编号：05交底内容： 模板工程施工技术、安全交底1、工程概况： 本工程的现浇砼构件主要有剪力墙、柱、梁、板等，均采用木胶板。2、施工准备： 2.1 材料及主要机具： 2.1.1 模板：竹胶板（1220×2440×10mm）。 2.1.2 连接附件：对拉螺栓、3 形扣件等。 2.1.3 支撑系统：齿碗扣式多功能脚手架、早拆柱头、钢管（φ48×3.5）、方钢管（□40×60×2.5）、木方（50×100）等。 2.1.4 脱模剂：水质隔离剂。2.1.5 主要工具：电钻、榔头、扳手、钢卷尺、线坠等。2.2 作业条件：2.2.1 施工前应进行模板设计，竖肋全考虑为 50*100 方木，间距 300mm，横肋为：φ48*3.0 钢管间距 600mm；顶板模板支撑体系立柱采用碗扣架间距为1.2m、0.9m（计算时选用 1.2m ），主次龙骨均采用□60*40*2.5 的方钢管，次龙骨间距按 300mm 满铺。经验算模板及支撑体系的强度、刚度和稳定性符合要求。2.2.2 模板施工前，墙、柱、梁钢筋应绑扎完毕，水电管线、预留洞安装完毕，并经过检查验收合格。2.2.3 施工缝处的松动砼及杂物已清理清净，轴线、模板边线已弹好，控制标高线引测完毕。2.2.4 模板承垫底部，根据控制标高线用 1:3 水泥砂浆准确找平。2.2.5 在墙柱主筋上离地 50～100mm 的高度上，根据模板线点焊底部撑筋，防止模板位移；根据模板配板布置，每块竹胶板的四角部位也应绑扎撑筋，以确保模板拼接处的平整度。2.2.6 模板安装前应认真涂刷脱模剂。2.2.7 梁和楼板模板的支柱设在土壤地面上时，应将基土事先整平夯实，支柱底部加垫木，同时采取排水措施。第 1 页 共 8 页施工技术交底记录工程名称：汉飞花园 5#楼 编号：052.2.8 柱、墙模板安装时应预留清扫口和浇筑口（浇筑高度较大时）。3、操作工艺3.1 工艺流程：（按下页图进行控制）3.2 操作工艺：3.2.1 墙模板安装3.2.1.1 墙模板安装采用两侧模板同时安装，安装时木胶板四周均用双面海绵胶带进行粘贴处理，以防止浇筑砼时漏浆。为便于立模，同时防止模板在拼缝处错台，可在模板的水平（或竖直）拼缝处钉 50×100 方木进行固定，由下向上逐块进行安装。3.2.1.2 模板加固：采用穿墙螺栓拉结。根据模板设计计算，穿墙螺栓直径 φ12，纵横间距均按 600mm；模板内背楞（竖向）采用 50*100 方木，间距200mm；外背楞（横向）采用 φ48×3.5 钢管，间距 600mm。施工时应严格按照设计计算的要求进行。 第 2 页 共 8 页模板阴阳角及堵板节点做法施工技术交底记录工程名称：汉飞花园 5#楼 编号：05模板工程流程图 砼结构工程施工质量验收规范 施工图纸 技术交底 模板、固定件、支承件施工 材料准备准备 脱模剂、海绵粘胶带 模板设计 钢筋绑扎、水电管线预埋完毕、验收合格 作业条件 施工缝清理、模板底部找平 水平点引好、模板线弹好 基础 支架安装 立柱 支承件 模板安装 模板安装、校正、加固 预埋件安装、预留洞留置施工 模板拆除：承重模拆除应满足规范对构件强度的要求 模板设计资料验收 模板安装质量： 执行《砼结构工程施工质量验收规范》 预埋件及预留洞3.2.1.3 安装斜撑，校正模板垂直。斜撑应作用于模板的外背楞上，而不得直接抵住模板。3.2.1.4 安装完毕，施工班组应对模板进行仔细检查：穿墙螺栓是否已逐个拧紧，如有漏拧现象，及时补拧，以防止涨模；模板的拼缝是否严密；内钢楞与模板是否连接紧密，如有缝隙，用木毡楔紧。3.2.3 梁模板安装3.2.3.1 施工前按照结构施工图将梁的轴线及水平标高线（引测梁底标高用）弹好，并检验无误。 3.2.3.2 梁支柱间距以 600-1000mm 为宜，注意支柱下端一定要坚实，并要求要有好的稳定性，防止失稳。3.2.3.3 梁侧模采用木胶板，底模采用 50 厚松木板。当梁跨度等于或大于第 3 页 共 8 页施工技术交底记录工程名称：汉飞花园 5#楼 编号：054m 时，梁底应按设计要求起拱，如无要求，起拱高度宜为全跨的 1/1000-3/1000。3.2.3.4 梁模安装后应拉线进行检查，以校正梁的位置，并复查梁底模标高。3.2.3.5 当梁高度较大时（超过 800mm），可加穿梁螺栓加固...
