路桥钻孔灌注桩技术交底--技术交底

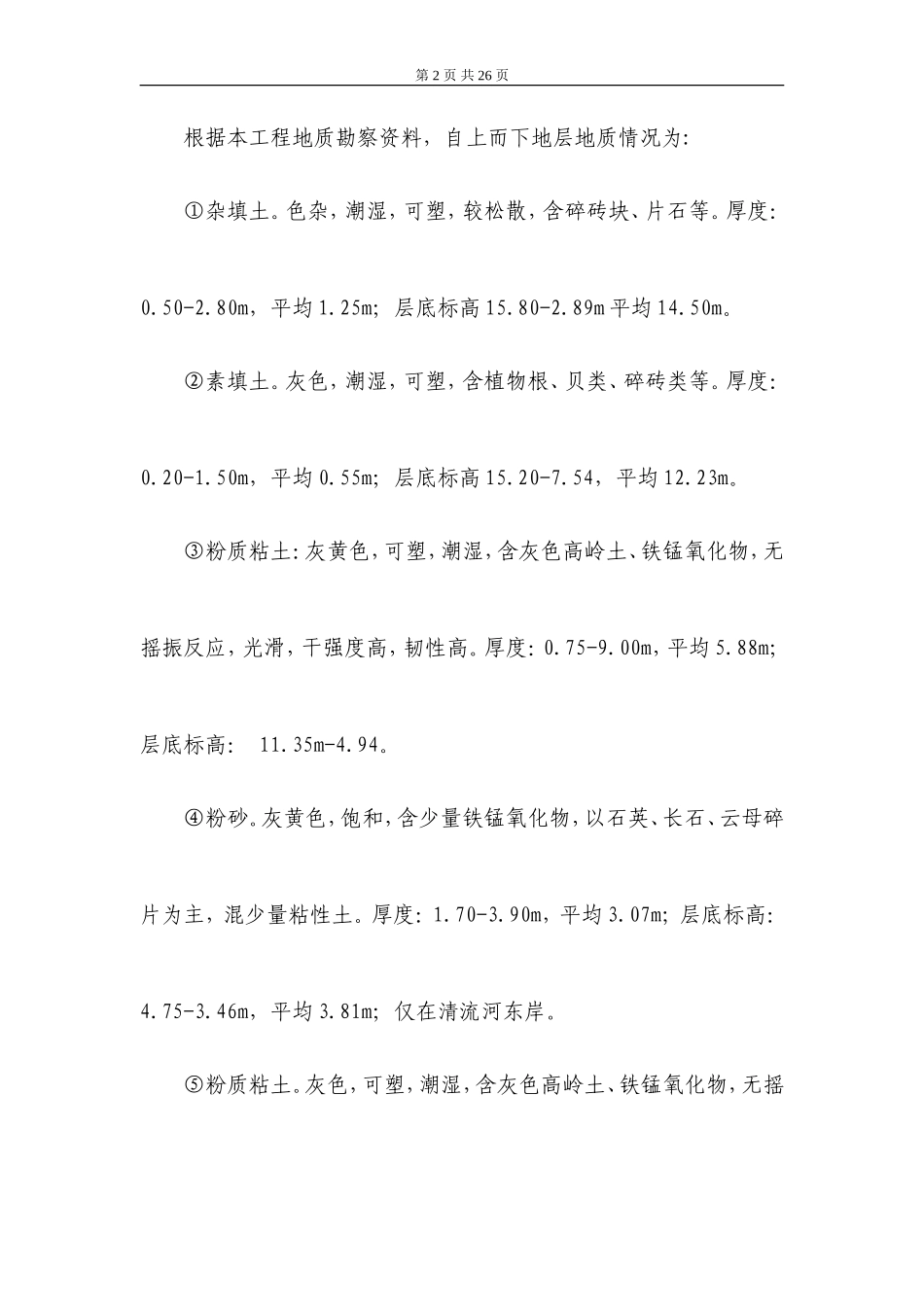

第 1 页 共 26 页 一、编制依据 滁州上跨桥工程设计施工图； 《公路桥涵地基与基础设计规范》(JTG D63-2007)； 《公路桥涵施工技术规范》(JTJ041-2000)； 《铁路桥涵施工规范》TB10203－2002； 《铁路桥涵施工质量验收标准》TB10415－2003 滁州上跨桥工程工程实施性施工组织设计 国家、铁路现行施工技术安全规则及有关文件; 现场勘察资料，我公司多年来积累的施工经验，施工管理、技术管理、设备装备能力及技术人员等资源条件; 二、工程概况1、工程基本情况本桥位于滁州市主城区，起点里程为 k0+145.100 至终点里程为k0+772.500，本项目为连接定远路与扬子路之间的明光路立交桥，项目沿线将跨越津浦铁路及其支线。2、工程地质条件第 2 页 共 26 页根据本工程地质勘察资料，自上而下地层地质情况为:①杂填土。色杂，潮湿，可塑，较松散，含碎砖块、片石等。厚度：0.50-2.80m，平均 1.25m；层底标高 15.80-2.89m 平均 14.50m。②素填土。灰色，潮湿，可塑，含植物根、贝类、碎砖类等。厚度：0.20-1.50m，平均 0.55m；层底标高 15.20-7.54，平均 12.23m。③粉质粘土：灰黄色，可塑，潮湿，含灰色高岭土、铁锰氧化物，无摇振反应，光滑，干强度高，韧性高。厚度：0.75-9.00m，平均 5.88m；层底标高： 11.35m-4.94。④粉砂。灰黄色，饱和，含少量铁锰氧化物，以石英、长石、云母碎片为主，混少量粘性土。厚度：1.70-3.90m，平均 3.07m；层底标高：4.75-3.46m，平均 3.81m；仅在清流河东岸。⑤粉质粘土。灰色，可塑，潮湿，含灰色高岭土、铁锰氧化物，无摇第 3 页 共 26 页振反应，光滑，干强度高，韧性高。厚度：2.50-10.90，平均 6.79m；层底标高：3.78─-1.50m，平均 1.10m。⑥含砾中粗砂：灰白色，饱和，可塑，潮湿，中密-密室，含少量粘性土，主要为石英砂，磨圆度较好，粒径基本为 0.5mm-5mm，个别砾石直径大 5cm。厚度：0.50-6.40m，平均 2.85m；层底标高：-1.82—-7.07，平均-1.64m。⑦全风化泥质砂岩：浅红色，局部为浅红色泥岩，薄层状构造，粒状结构，泥质胶结。局部已基本风化为红色砂土，带水钻进进尺较快。厚度：1.20-4.20m，平均 2.64m；层底标高：-1.82—6.17m，平均-4.04m。 ⑧中风化泥浆砂岩：紫红色，薄层状构造，粒状结构，泥质胶结。夹灰白色泥岩薄层，带水钻进较慢，岩芯呈长住状。硅质胶结时呈微第 4 页 共 26 页风化。该层未钻穿。3、水文地质条件地下水稳定水位一般在 0.80-3.80 米之间变化，上部土层中潜水和砂层中主要为弱承压水，风化岩石中属裂隙水，上部土层中潜水主要靠大气降水及地表水渗透补给，且随季节变化较大。三、主要施工方法及措施 1、施工顺序根据本工程现场实际情况，针对本工程的地质条件及工期要求，采用旋挖钻机施工。每 2 个墩台设置泥浆池一个，尺寸为 7*8*2.5 米，及时将废浆运出现场。钻孔桩主要施工顺序：场地平整→桩位测放→埋设护筒→钻机安装→钻进→清孔→安放钢筋笼→安放导管→灌注混凝土→桩基无损检测。附：《钻孔桩施工工艺框图》。 第 5 页 共 26 页钻孔桩施工工艺框图钻机安装就位钻头或短螺旋钻开孔提钻、埋设孔口护筒孔内注入稳定液（泥浆）下入钻头、旋挖钻进钻至标高，就地旋转数圈，提钻清孔、测量孔深下钢筋笼灌混凝土钻机移位，下一桩位起钻卸土、汽车外运二次清孔钢筋笼加工泥浆制备混凝土制备第 6 页 共 26 页 1、场地平整0#-4#墩台桩基直径均为 1.6m、桩长均为 25m, 5#-6#墩台桩基桩基直径均为 1.6m、桩长均为 28m;7#-10#墩台桩基桩基直径均为1.5m、桩长均为 24.85m;11#-12#墩台桩基桩基直径均为 1.6m、桩长均第 7 页 共 26 页为 25m;13#-17#墩台桩基桩基直径均为 1.6m、桩长均为 25m;墩台桩基位于铁路两侧，根据现场条件，需要进行填方压实施工，达到设计要求桩顶标高，平整场地。5#-6#墩台桩基位于道路与人行道上，需要进行破除路面及场地平整工作，以满足施工需要要求。16#-17#墩台桩基位于软土路面，根据现场条件，只需要进行场地的平整工作达到设计标高就可开展钻孔施工。 2、埋设护筒 钢护筒采用 6mm 厚的钢...
