框架结构工程技术交底--技术交底

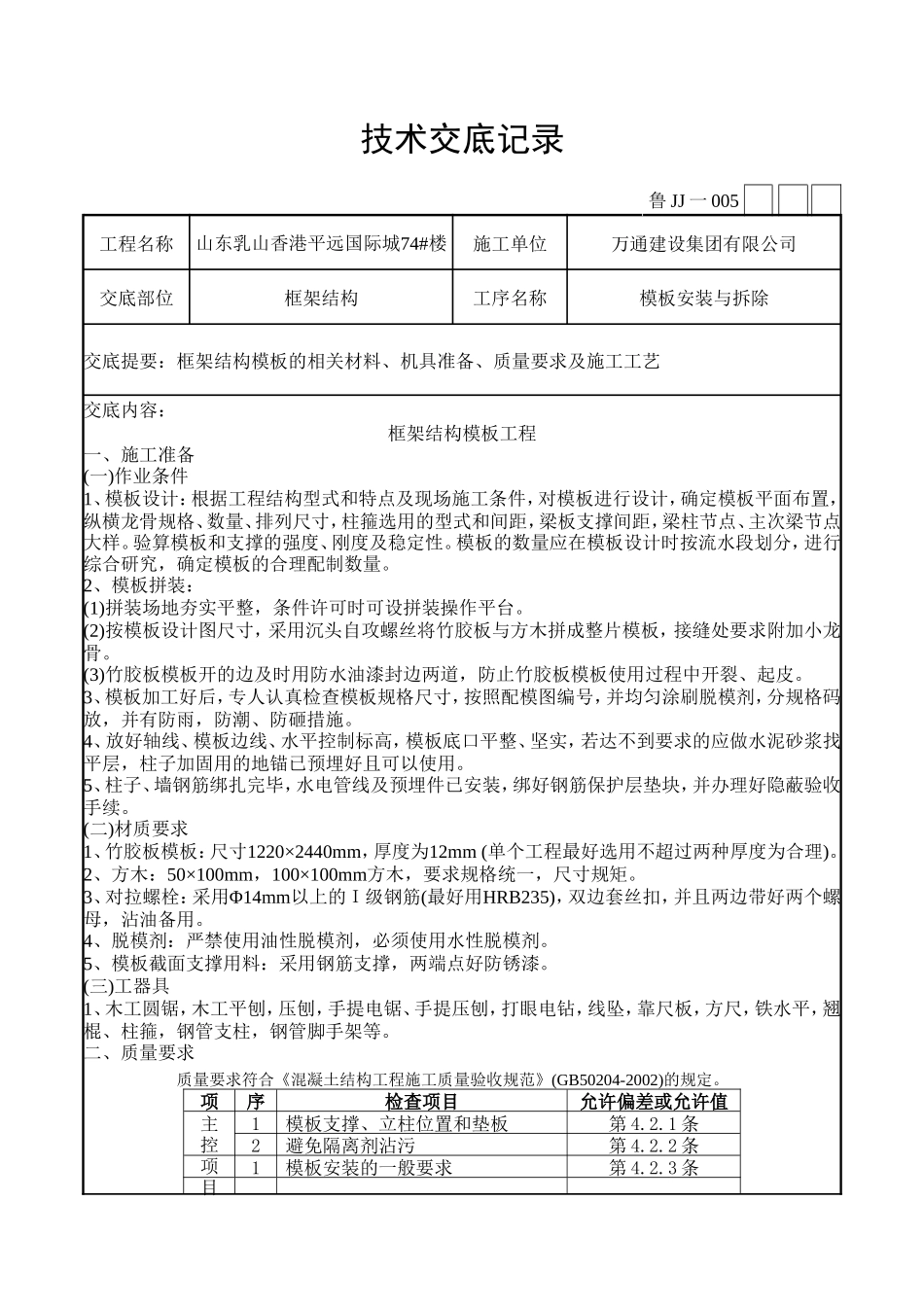

技术交底记录鲁 JJ 一 005工程名称山东乳山香港平远国际城74#楼施工单位万通建设集团有限公司交底部位框架结构工序名称模板安装与拆除交底提要：框架结构模板的相关材料、机具准备、质量要求及施工工艺交底内容：框架结构模板工程一、施工准备(一)作业条件1、模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式和间距，梁板支撑间距，梁柱节点、主次梁节点大样。验算模板和支撑的强度、刚度及稳定性。模板的数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配制数量。2、模板拼装：(1)拼装场地夯实平整，条件许可时可设拼装操作平台。(2)按模板设计图尺寸，采用沉头自攻螺丝将竹胶板与方木拼成整片模板，接缝处要求附加小龙骨。(3)竹胶板模板开的边及时用防水油漆封边两道，防止竹胶板模板使用过程中开裂、起皮。3、模板加工好后，专人认真检查模板规格尺寸，按照配模图编号，并均匀涂刷脱模剂，分规格码放，并有防雨，防潮、防砸措施。4、放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求的应做水泥砂浆找平层，柱子加固用的地锚已预埋好且可以使用。5、柱子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办理好隐蔽验收手续。(二)材质要求1、竹胶板模板：尺寸1220×2440mm，厚度为12mm (单个工程最好选用不超过两种厚度为合理)。2、方木：50×100mm，100×100mm方木，要求规格统一，尺寸规矩。3、对拉螺栓：采用Φ14mm以上的Ｉ级钢筋(最好用HRB235)，双边套丝扣，并且两边带好两个螺母，沾油备用。4、脱模剂：严禁使用油性脱模剂，必须使用水性脱模剂。5、模板截面支撑用料：采用钢筋支撑，两端点好防锈漆。(三)工器具1、木工圆锯，木工平刨，压刨，手提电锯、手提压刨，打眼电钻，线坠，靠尺板，方尺，铁水平，翘棍、柱箍，钢管支柱，钢管脚手架等。二、质量要求质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。项序检查项目允许偏差或允许值主控项目1模板支撑、立柱位置和垫板第 4.2.1 条2避免隔离剂沾污第 4.2.2 条1模板安装的一般要求第 4.2.3 条一般项目2用作模板的地坪、胎模质量第 4.2.4 条3模板起拱高度第 4.2.5 条4预埋件、预留孔洞允许偏差预埋钢板中心线位置3mm预埋管、预留孔中心线位置3mm插筋中心线位置5mm外露长度+10,0mm预埋螺栓中心线位置2mm外露长度+10,0mm预留洞中心线位置10mm尺寸+10,0mm5模板安装允许偏差轴线位置5mm底模上表面标高±5mm截面内部尺寸基础±10mm柱、墙、梁+4,-5mm层高垂直度不大于 5m6mm大于 5m8mm相邻两板表面高低差2mm表面平整度5mm1、 模板拆除工程质量要求符合《混凝±结构工程施工质量验收规范》(GB50204-2002)的规定。项序检查项目允许偏差或允许值主控项目1底模及其支架拆除时的混凝土强度第 4.3.1 条2后张法预应力构件侧模和底模的拆除时间第 4.3.2 条3后浇带拆模和支顶第 4.3.3 条一般项目1避免拆模损伤第 4.3.4 条2模板拆除、堆放和清运第 4.3.5 条三、工艺流程（一）柱子模板安装搭设安装--搭设安装脚手架--沿模板边线贴密封条--立柱子片模--安装柱箍--校正柱子方正、垂直和位置--全面检查校正--群体固定（二）梁模板安装弹出梁轴--弹出梁轴线及水平线并进行复核--搭设梁模板支架--安装梁底楞--安装梁底模板--梁底起拱--绑扎钢筋--安装梁侧模板--安装另一侧模板--安装上下锁品楞、斜撑楞及腰楞和对拉螺栓--复核梁模尺寸、位置--与相邻模板连接牢固（三）顶板模板安装搭设支架--搭设支架--安装横纵大小龙骨--调整板下皮标高及起拱--铺设板模板--检查模板上皮标高、平整度操作工艺四、操作工艺(一)柱子模板安装1、模板组片完毕后，按照模板设计图纸的要求留设清扫口，检查模板的对角线，平整度和外形尺寸。2、吊装第一片模板，并临时支撑或用铅丝与柱子主筋临时绑扎固定。3、随即吊装第二、三、四片模板，作好临时支撑或固定。4、先安装上下两个柱箍，并用脚手管和架子临时固定。5、逐步安装其余的柱箍，校正柱模板的轴线位移、垂直偏差...
