充填加固灌浆工程技术交底--技术交底

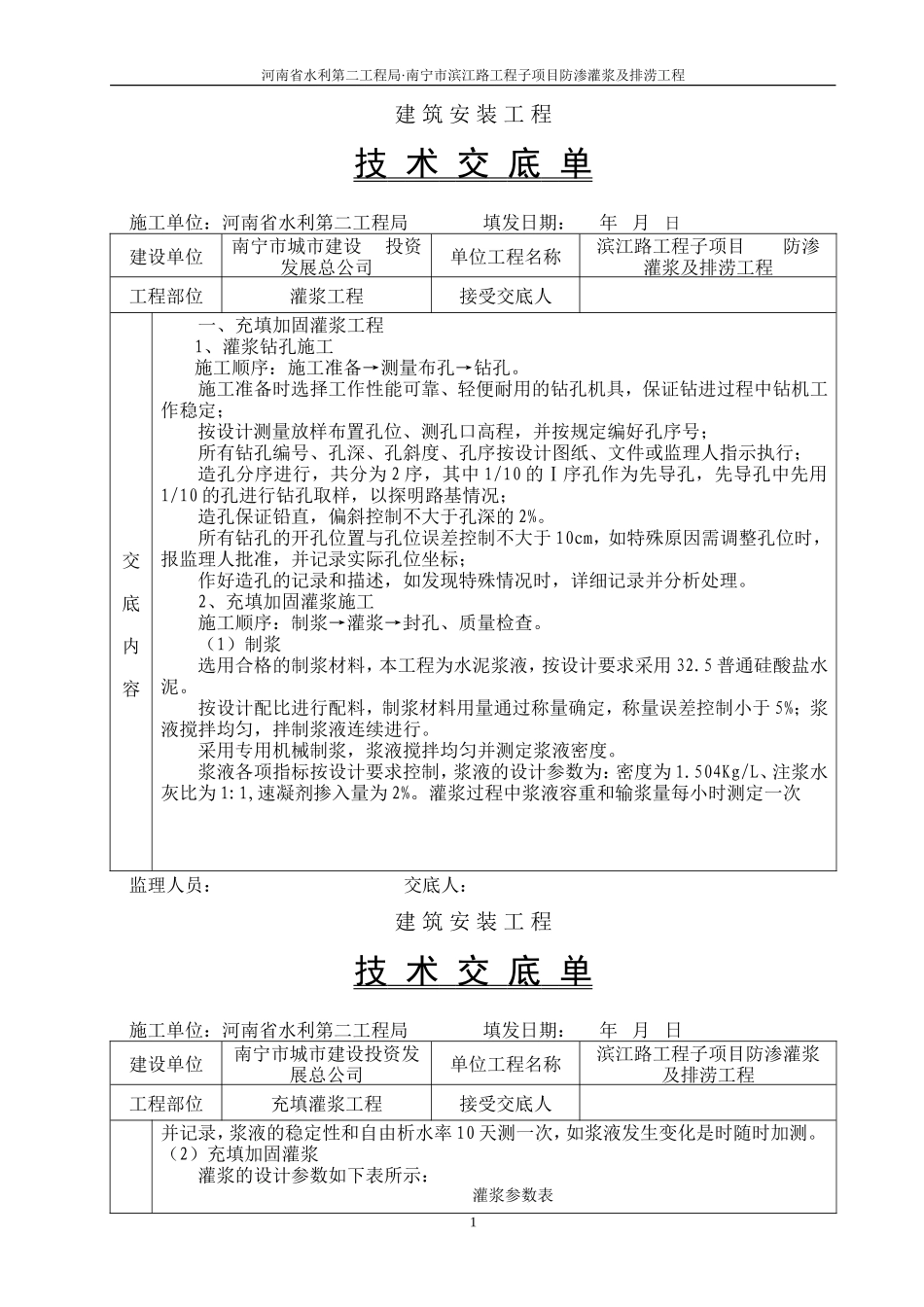

河南省水利第二工程局·南宁市滨江路工程子项目防渗灌浆及排涝工程建 筑 安 装 工 程技 术 交 底 单 施工单位：河南省水利第二工程局 填发日期： 年 月 日建设单位南宁市城市建设 投资发展总公司单位工程名称滨江路工程子项目 防渗灌浆及排涝工程工程部位灌浆工程接受交底人交底内容一、充填加固灌浆工程1、灌浆钻孔施工施工顺序：施工准备→测量布孔→钻孔。施工准备时选择工作性能可靠、轻便耐用的钻孔机具，保证钻进过程中钻机工作稳定；按设计测量放样布置孔位、测孔口高程，并按规定编好孔序号；所有钻孔编号、孔深、孔斜度、孔序按设计图纸、文件或监理人指示执行；造孔分序进行，共分为 2 序，其中 1/10 的Ⅰ序孔作为先导孔，先导孔中先用1/10 的孔进行钻孔取样，以探明路基情况；造孔保证铅直，偏斜控制不大于孔深的 2%。所有钻孔的开孔位置与孔位误差控制不大于 10cm，如特殊原因需调整孔位时，报监理人批准，并记录实际孔位坐标；作好造孔的记录和描述，如发现特殊情况时，详细记录并分析处理。2、充填加固灌浆施工施工顺序：制浆→灌浆→封孔、质量检查。（1）制浆选用合格的制浆材料，本工程为水泥浆液，按设计要求采用 32.5 普通硅酸盐水泥。按设计配比进行配料，制浆材料用量通过称量确定，称量误差控制小于 5%；浆液搅拌均匀，拌制浆液连续进行。采用专用机械制浆，浆液搅拌均匀并测定浆液密度。浆液各项指标按设计要求控制，浆液的设计参数为：密度为 1.504Kg/L、注浆水灰比为 1:1,速凝剂掺入量为 2%。灌浆过程中浆液容重和输浆量每小时测定一次监理人员： 交底人：建 筑 安 装 工 程技 术 交 底 单 施工单位：河南省水利第二工程局 填发日期： 年 月 日建设单位南宁市城市建设投资发展总公司单位工程名称滨江路工程子项目防渗灌浆及排涝工程工程部位充填灌浆工程接受交底人并记录，浆液的稳定性和自由析水率 10 天测一次，如浆液发生变化是时随时加测。（2）充填加固灌浆灌浆的设计参数如下表所示：灌浆参数表1河南省水利第二工程局·南宁市滨江路工程子项目防渗灌浆及排涝工程交底内容密度(Kg/L)压力(Mpa)浆液参加 速凝剂水灰比1.5040.3～1.5水泥浆2%1:1充填加固灌浆采用全孔纯压一次灌浆法，灌浆孔顶为路面下 1.0 米，底面为设计留水面。灌浆中先对先导孔和第一序孔轮灌，按设计要求先灌上游，再灌下游，先灌路堤外，再灌路堤内，第一序孔灌浆结束后，再进行第二序孔灌浆;充填加固灌浆由下至上而灌，压力随之由小变大，开始时先用流动性稍大的稀浆灌注，然后逐渐加大到规定的泥浆浓度继续灌注；灌浆管路能保持浆液畅通，并能承受 1.5 倍的最大灌浆压力；灌浆泵和灌浆孔口处安装压力表，进浆管路也安装压力表。所用的压力表能使灌浆压力在其最大标值的 1/4～3/4 之间，压力表在使用前进行标定，使用过程中经常检查核对，误差不大于 5%，不合格或已损坏的压力表禁止使用，压力表和管路之间设有隔浆装置；对吸浆量大的灌浆孔限制每次吸浆量，延长灌浆期，路堤灌浆用小注入量，排量大的泵同时灌注多孔。灌浆要结合钻孔纪录，对于较大的空洞要适当增加灌浆量和提高浆液稠度，必要时加砂拌制灌注，砂浆配合比可采用水：水泥：砂=1：1：2，砂子的最大粒径不易大于 2.5㎜。监理人员： 交底人：建 筑 安 装 工 程技 术 交 底 单 施工单位：河南省水利第二工程局 填发日期： 年 月 日建设单位南宁市城市建设投资发展总公司单位工程名称滨江路工程子项目防渗灌浆及排涝工程工程部位充填灌浆工程接受交底人交底内容在灌浆过程中，按设计及规范要求认真做好灌浆量、灌浆压力、横向水平位移、裂缝开展宽度的综合控制，保证灌浆期间路堤的安全和灌浆质量；灌浆做到当天钻孔当天灌浆，防止孔眼搁置时间过长堵塞孔隙，影响灌浆效果；每孔灌浆时一次连续灌满；终孔标准：在规定的压力下，当注入率不大于 1L/min 时，继续灌浆 30 min，可以终止灌浆；封孔：采用机械压浆封孔法，即灌浆结束后将导管下入孔底，用灌浆机通过导管将 0.7：1 的水泥浆液自下而上送到孔内，并将空内原残留余桨及水排出孔外...
