三网合一(技术标)

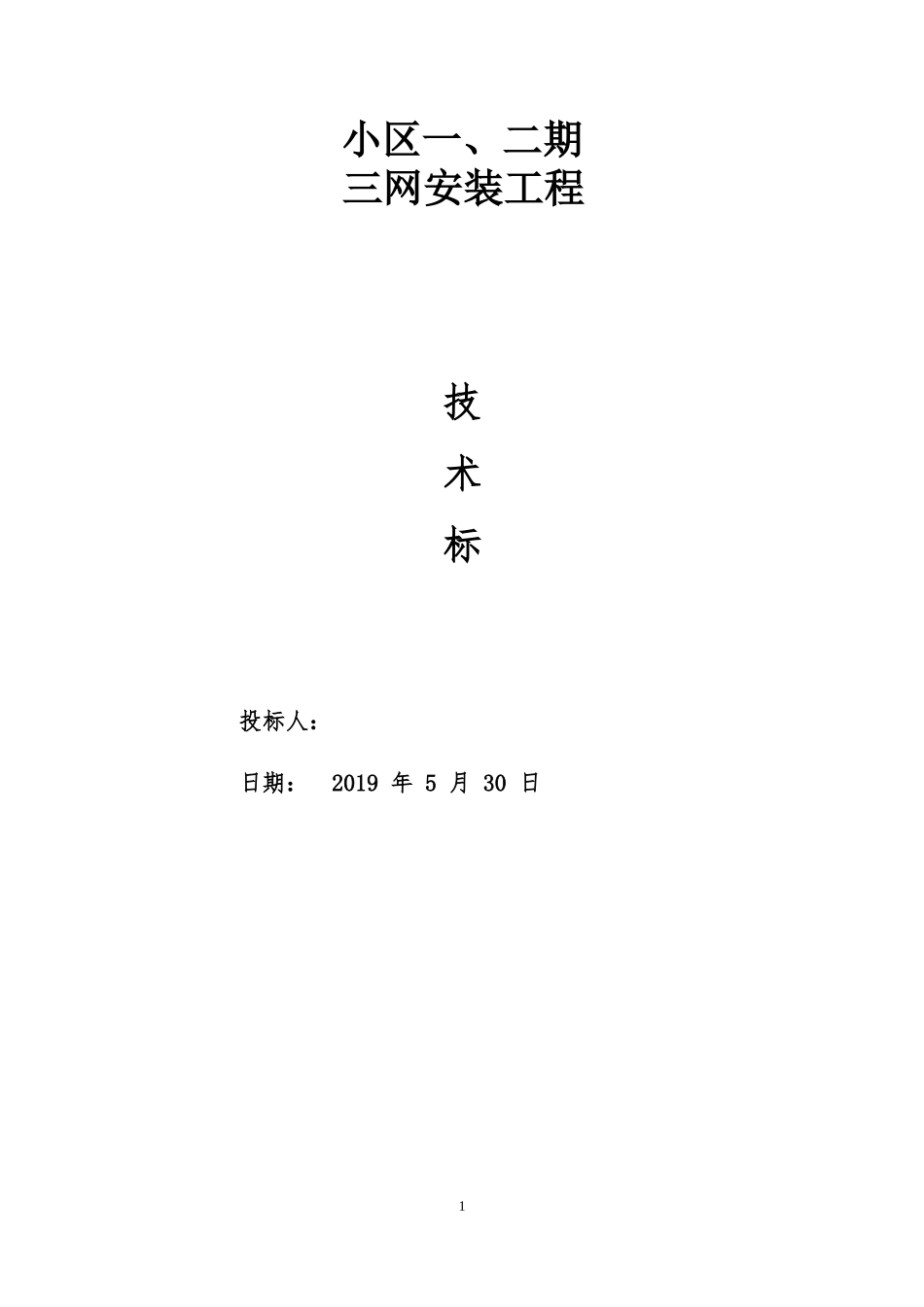

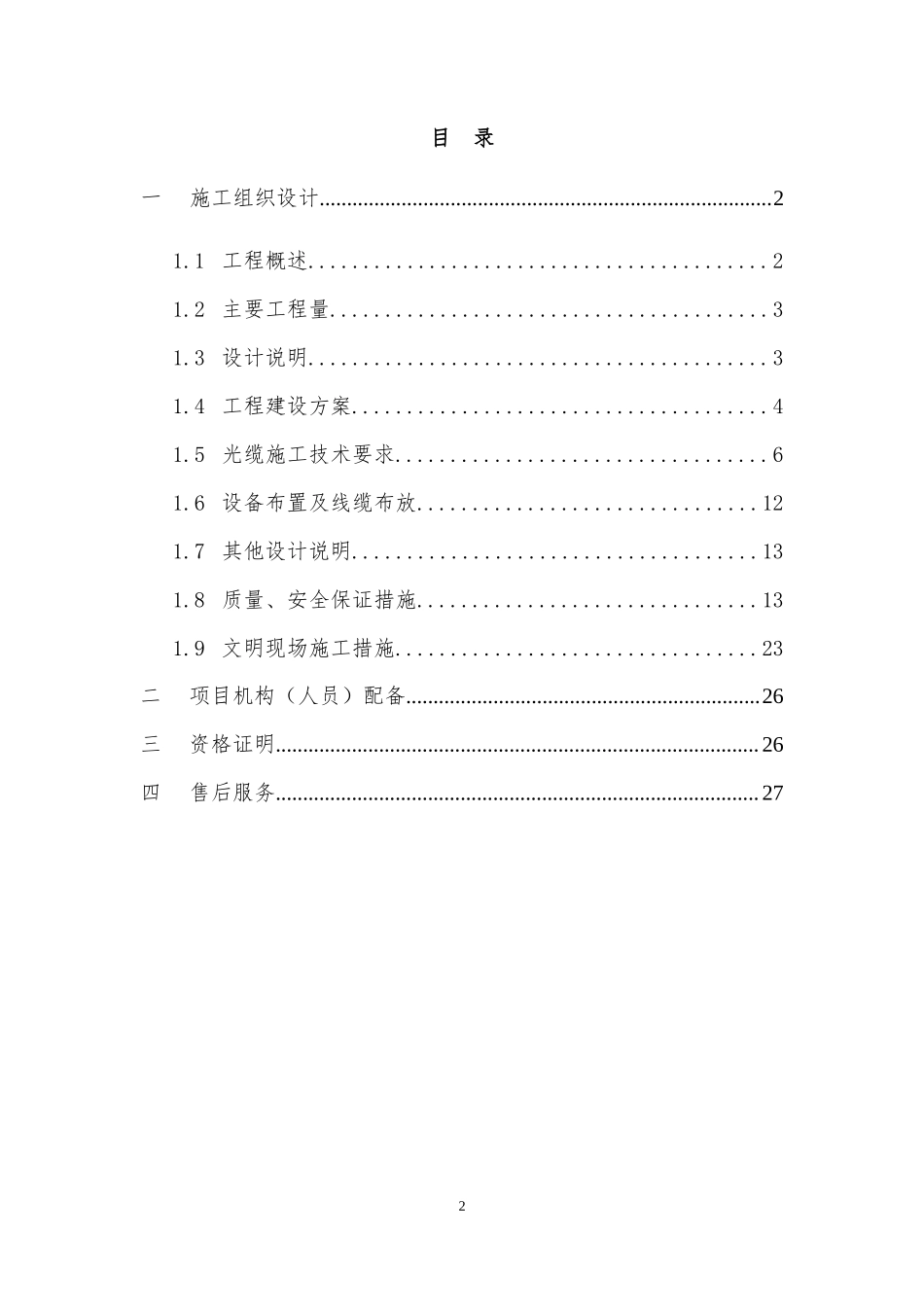

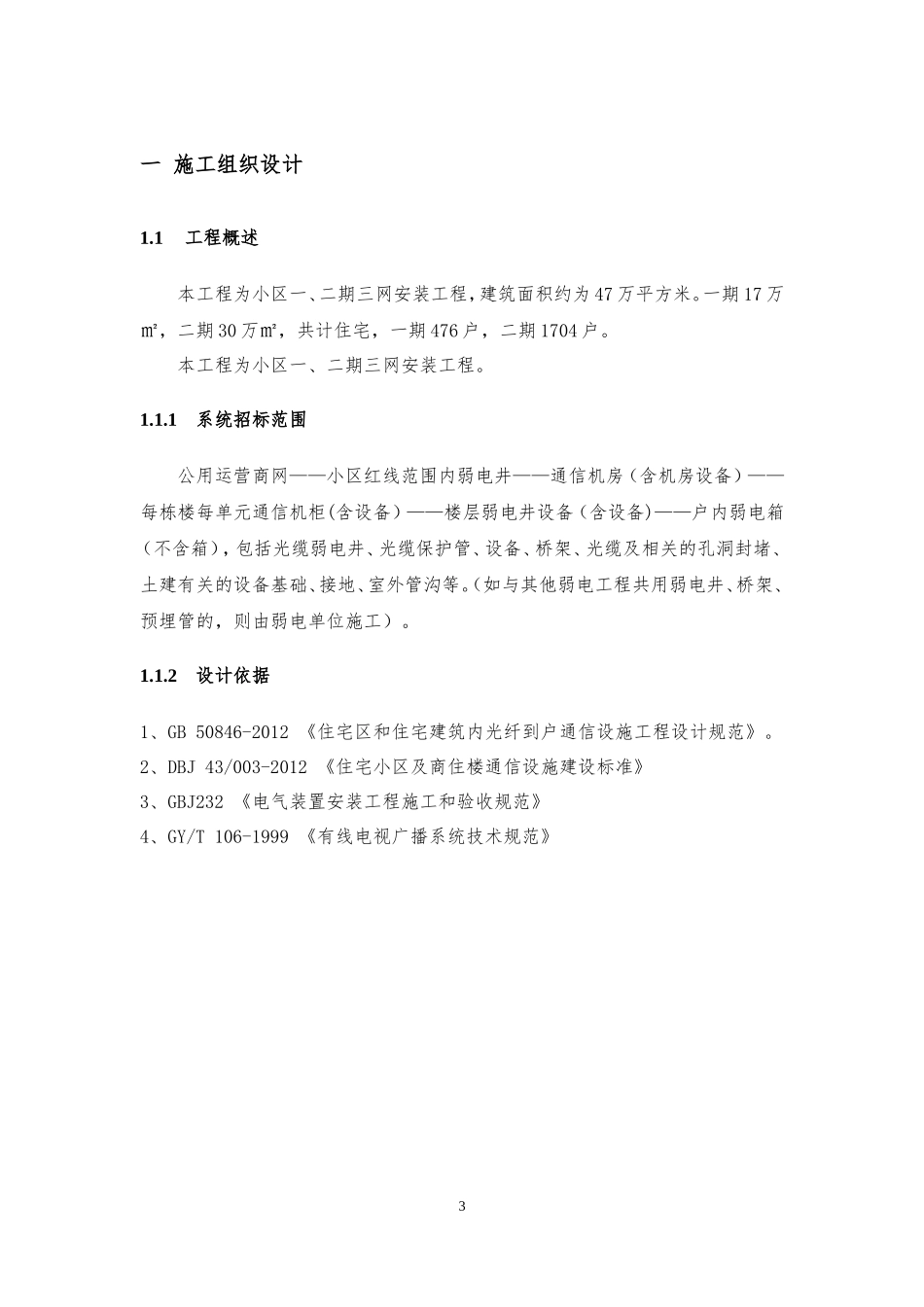

小区一、二期三网安装工程技术标投标人：日期： 2019 年 5 月 30 日 1目 录一施工组织设计...................................................................................21.1 工程概述..........................................21.2 主要工程量........................................31.3 设计说明..........................................31.4 工程建设方案......................................41.5 光缆施工技术要求..................................61.6 设备布置及线缆布放...............................121.7 其他设计说明.....................................131.8 质量、安全保证措施...............................131.9 文明现场施工措施.................................23二项目机构（人员）配备.................................................................26三资格证明.........................................................................................26四售后服务.........................................................................................272一 施工组织设计1.1工程概述本工程为小区一、二期三网安装工程，建筑面积约为 47 万平方米。一期 17 万㎡，二期 30 万㎡，共计住宅，一期 476 户，二期 1704 户。本工程为小区一、二期三网安装工程。1.1.1系统招标范围公用运营商网——小区红线范围内弱电井——通信机房（含机房设备）——每栋楼每单元通信机柜(含设备）——楼层弱电井设备（含设备)——户内弱电箱（不含箱），包括光缆弱电井、光缆保护管、设备、桥架、光缆及相关的孔洞封堵、土建有关的设备基础、接地、室外管沟等。（如与其他弱电工程共用弱电井、桥架、预埋管的，则由弱电单位施工）。1.1.2设计依据1、GB 50846-2012 《住宅区和住宅建筑内光纤到户通信设施工程设计规范》。2、DBJ 43/003-2012 《住宅小区及商住楼通信设施建设标准》3、GBJ232 《电气装置安装工程施工和验收规范》4、GY/T 106-1999 《有线电视广播系统技术规范》31.2主要工程量本工程主要工程量见下表：序号项目名称1管道光缆工程施工测量2管、暗槽内穿放光缆（同轴电缆及皮线光缆水平入户部分）3桥架、线槽内明布光缆（同轴电缆及皮线光缆垂直汇聚）4敷设管道光缆（主干引入光缆）5布放槽道光缆（水平光缆、垂直光缆）6光缆成端接头7用户光缆测试8三网线路穿地下室外墙的管道内封堵9敷设硬质 PVC 管10光纤连接(机械法)(单模)11光纤连接(熔接法)(单模)12光纤链路测试(双光纤)13放、绑软光纤（设备机架之间放、绑 15m 以上）14光纤分配架内跳纤15安装光接收机、机柜、机架1.3设计说明1.用户侧家庭信息箱与机房配线区采用 2 芯光纤点对点直熔传输方式。符合光纤入户国标内容的最少 2 芯入户要求。2.采用一级分光，分光点位于小区机房，分光器位于三网机柜内光分配线区。满足一级分光、分光点在小区机房的建设要求，且能同时满足不同运营商的接入及用户自由选择运营商的要求。用户需求的不同运营商的平等接入只要在机房跳纤即可完成业务开通。3.设计符合三网建设、光纤入户要求。从家庭信息箱至小区设备间 ODF 之间的光缆传输链路为点对点建设要求；分光点设置在小区机房，位于运营商投入 ODF 及4小区自建光缆成端 ODF 之间；用户自由选择运营商，运营商在小区机房完成接跳纤工作满足用户的不同运营商接入要求。1.4工程建设方案1.4.1组网示意图工程组网图如下所示：为了确保片区基础网络接入网的建设能够一步到位的满足接入带宽不断增长的需求，本次方案中，家庭用户采用“光纤入户”（FTTH）技术。 在规划区域通过 FTTH 建设，支持每个用户 100M 带宽接入能力，实现用户语音、数据、IPTV 等业务高速承载。本方案中 ODN 组网分光方式主要采用一级集中分光方式，更有利于资源节约更符合“全区一网”理念：光分路器集中设置，光分路器端口利用率高，上行 PON口需求较低，光分器便于集中维护；结构简化，便于故障定位。光分路器属于接入配线层设施，与用户引入界...
