某别墅地源热泵空调工程投标文件

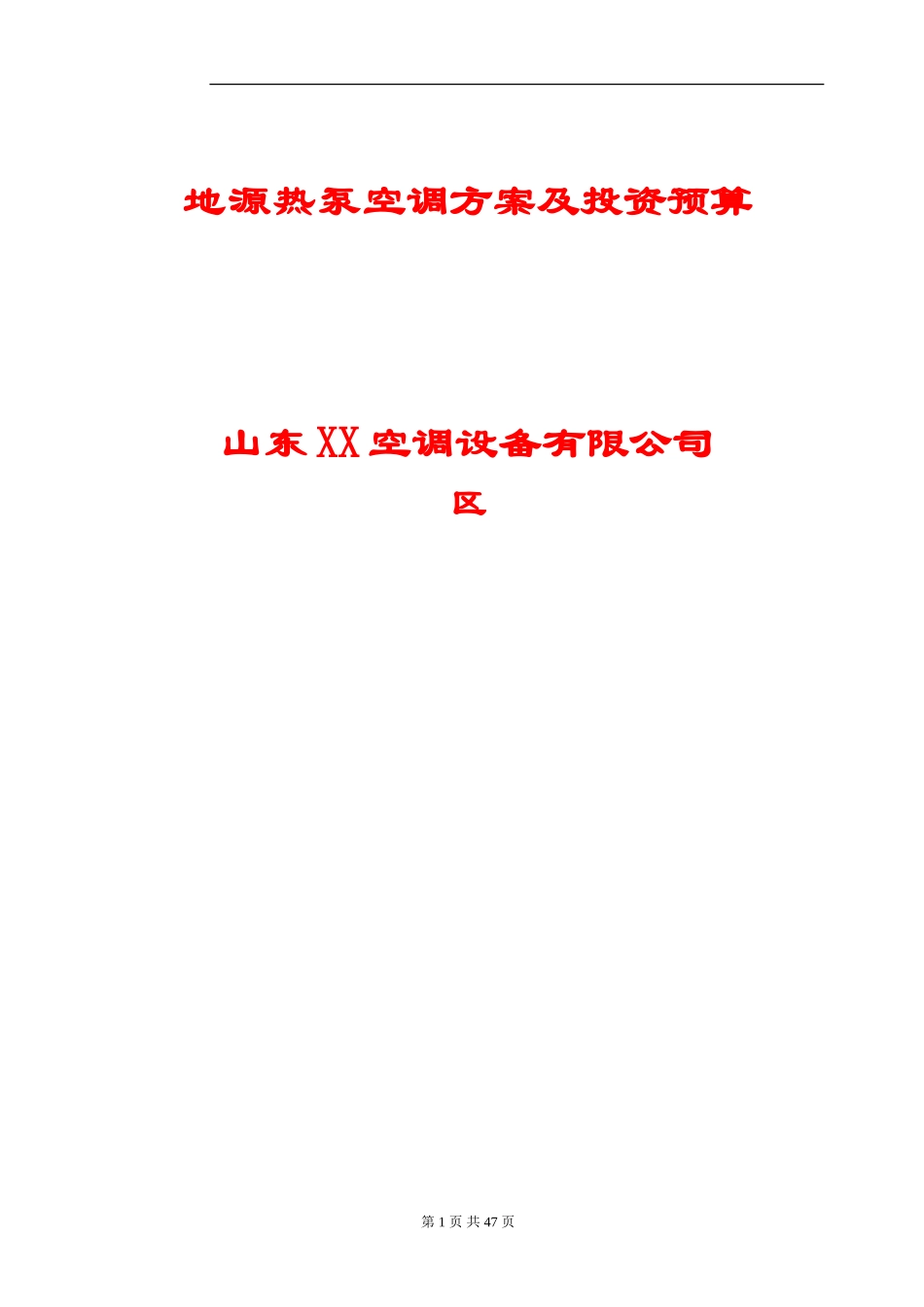

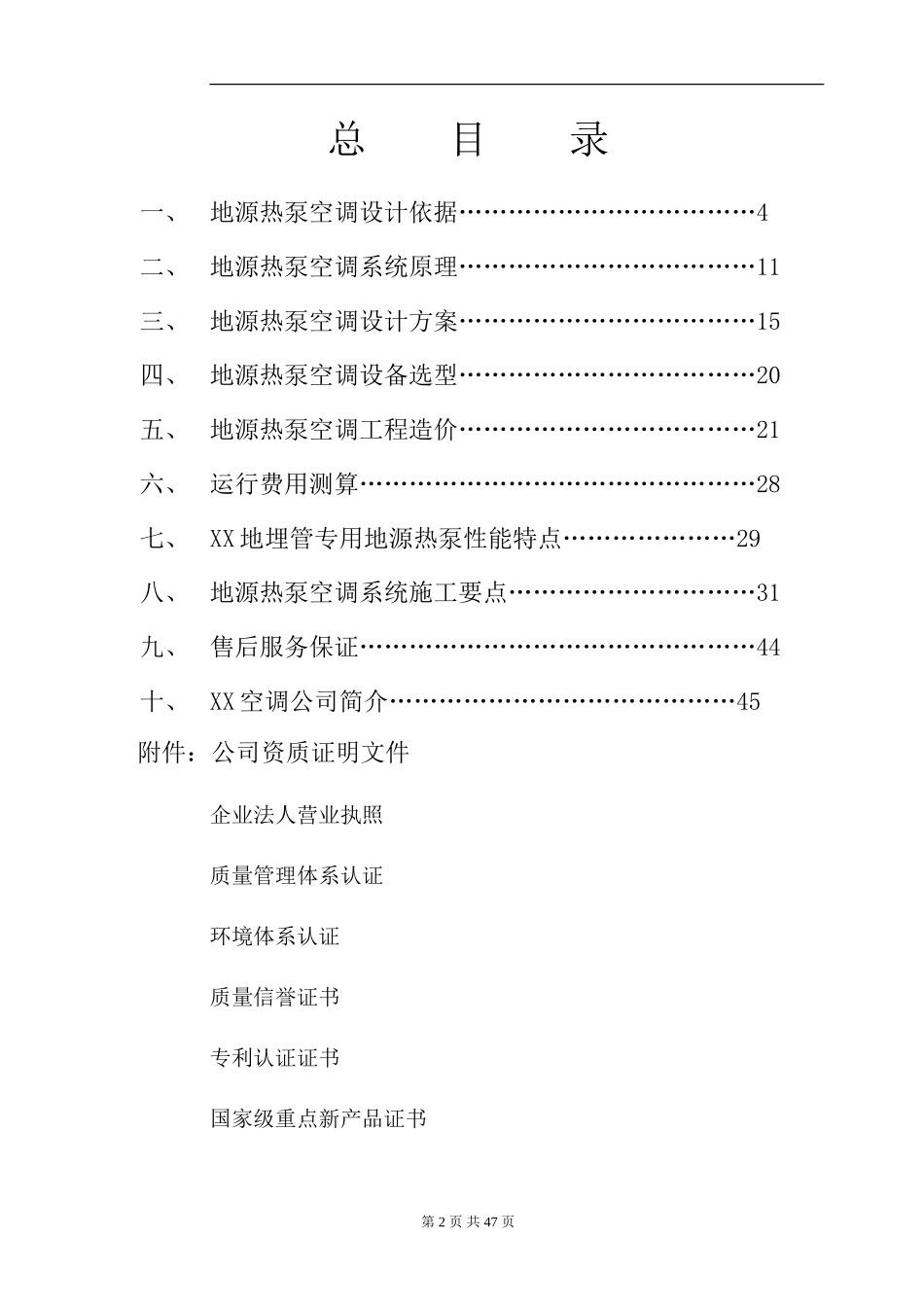

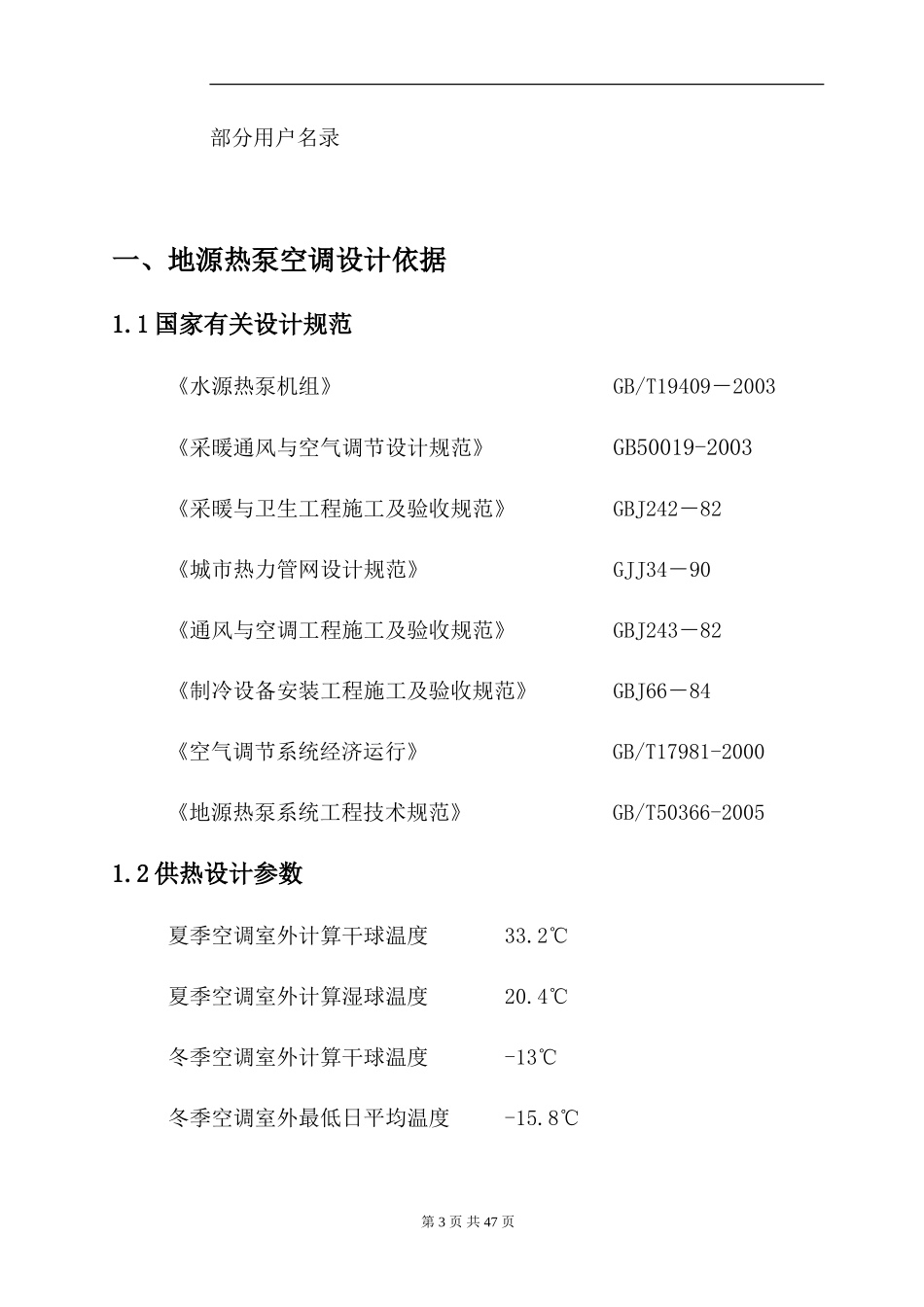

地源热泵空调方案及投资预算山东 XX 空调设备有限公司区第 1 页 共 47 页总 目 录一、地源热泵空调设计依据………………………………4二、地源热泵空调系统原理………………………………11三、地源热泵空调设计方案………………………………15四、地源热泵空调设备选型………………………………20五、地源热泵空调工程造价………………………………21六、运行费用测算…………………………………………28七、XX 地埋管专用地源热泵性能特点…………………29八、地源热泵空调系统施工要点…………………………31九、售后服务保证…………………………………………44十、XX 空调公司简介……………………………………45附件：公司资质证明文件企业法人营业执照质量管理体系认证环境体系认证质量信誉证书专利认证证书国家级重点新产品证书第 2 页 共 47 页部分用户名录一、地源热泵空调设计依据1.1 国家有关设计规范《水源热泵机组》 GB/T19409－2003《采暖通风与空气调节设计规范》 GB50019-2003《采暖与卫生工程施工及验收规范》 GBJ242－82《城市热力管网设计规范》 GJJ34－90《通风与空调工程施工及验收规范》 GBJ243－82《制冷设备安装工程施工及验收规范》 GBJ66－84《空气调节系统经济运行》 GB/T17981-2000《地源热泵系统工程技术规范》 GB/T50366-20051.2 供热设计参数夏季空调室外计算干球温度 33.2℃夏季空调室外计算湿球温度 20.4℃冬季空调室外计算干球温度 -13℃冬季空调室外最低日平均温度 -15.8℃第 3 页 共 47 页冬季室外平均风速 0.5m/s冬季室外主导风向 NW冬季最大冻土深度 79 cm1.3 工程概况本工程位于廊坊市，为豪华型、绿色环保生态别墅，其中样板间为36456.39 平方米，其中地上 7879.79 平方米，地下 192.60 平方米。主要功能是住宅、休闲与一体的综合性高档别墅。廊坊隶属于北温带大陆性季风气候，其气候特征为：冬季寒冷干燥，夏季湿热多雨，四季冷暖比较分明，冬夏两季长，春秋季短，年平均气温在 11.4-12.9 度，水平面上年太阳能总辐射量达4876MJ/㎡，年日照时数在 2470.9-2912.9h。从地质角度，廊坊平原区第四系地层埋深在 400 米左右，地层岩性都以黏土、粉质黏土、淤泥黏土为主，恒温层土壤温度在 14-15 度左右，无论土质和温度都非常适合建设土壤源热泵系统。根据贵方提供图纸和设计数据，负荷值为：冬季热负荷： 95KW夏季冷负荷： 99KW第 4 页 共 47 页根据以上要求，具体结合我公司的产品型号及特点，本着节约、高效的原则，选用我公司生产的 XX 牌地源热泵机组 SM-50WD 一台。1.4 地源侧负荷计算：1）室外土壤设计参数（地埋设计）：Ta=- -地下平均温度，廊坊地区约为 13.5℃Tmax- -地埋管出水设计最高温度 20℃，运行温度 35℃Tmin- -地埋管出水（热泵进水）设计最低温度 7℃，运行温度 9℃2）热泵机组工况设计参数：夏季空调供、回水温度 7℃～12℃，地源水供水温度 25℃，冬季空调供、回水温度为 45℃～40℃，地源水供水温度 9℃。3）全年吸、散热量分析：Q1＇=Q1+ N1Q2＇= Q2- N2Q1＇- -夏季向土壤排放的热量,kw Q1- -夏季设计总冷负荷，kwQ2＇- -冬季从土壤吸收的热量，kwQ2- -冬季设计总热负荷，kwN1- -制冷时输入功率，kw第 5 页 共 47 页N2- - 制热时机组输入功率，kwQ1＇=51+9=60 kwQ2＇=46-11=35 kw本系统夏季运行时，控制地下换热器系统的水温差为 4℃；冬季运行时，水温差为 3℃。1.5 地下换热系统设计:地下换热垂直埋管计算书基本参数：空调负荷 Qt=51kw 供暖负荷 Qh=35kw供暖最大吸热量：运行 90 天，每天 10 小时，负荷系数 0.6 33600kw空调最大排热量：运行 120 天，每天 10 小时，负荷系数 0.8 32400kw地下埋管布置：采用双 U 型管道，水管并联连接，有利降低管道热阻，现场施工方便。管道尺寸参数：外径 Dw=26.67 内径 Dn=21.28 SOR 11 壁厚 δ=2.421.6 地下换热垂直埋管计算书地源热泵地下换热垂直埋管计算书基本参数Qh供暖负荷（KW）35Qc空调负荷（KW）51供暖最大吸热量（KW）33600空调最大排热...
